塑料翻斗玩具卡车结构设计

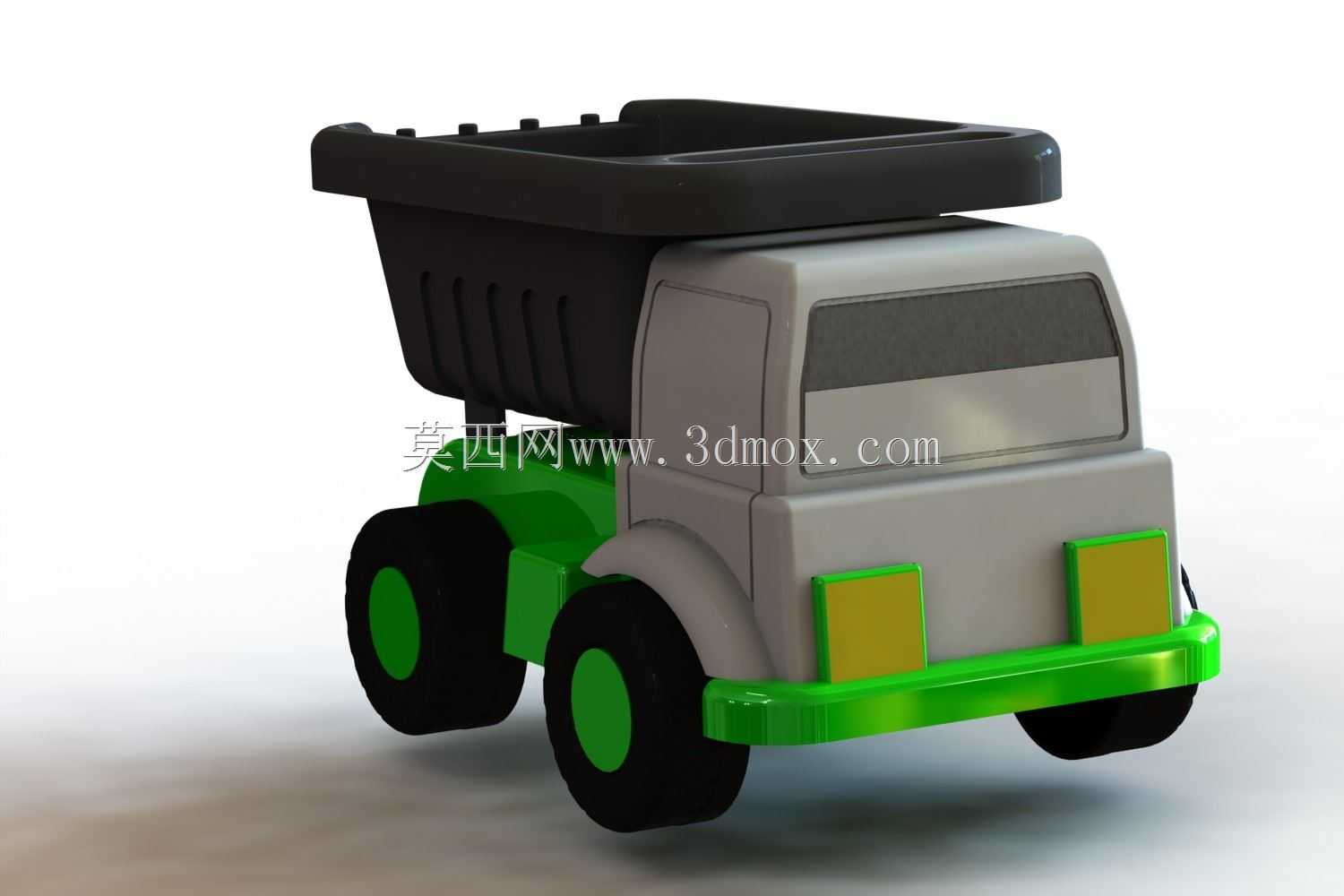

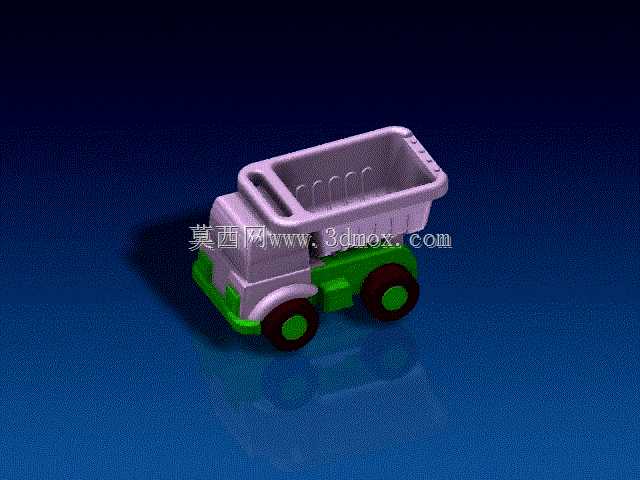

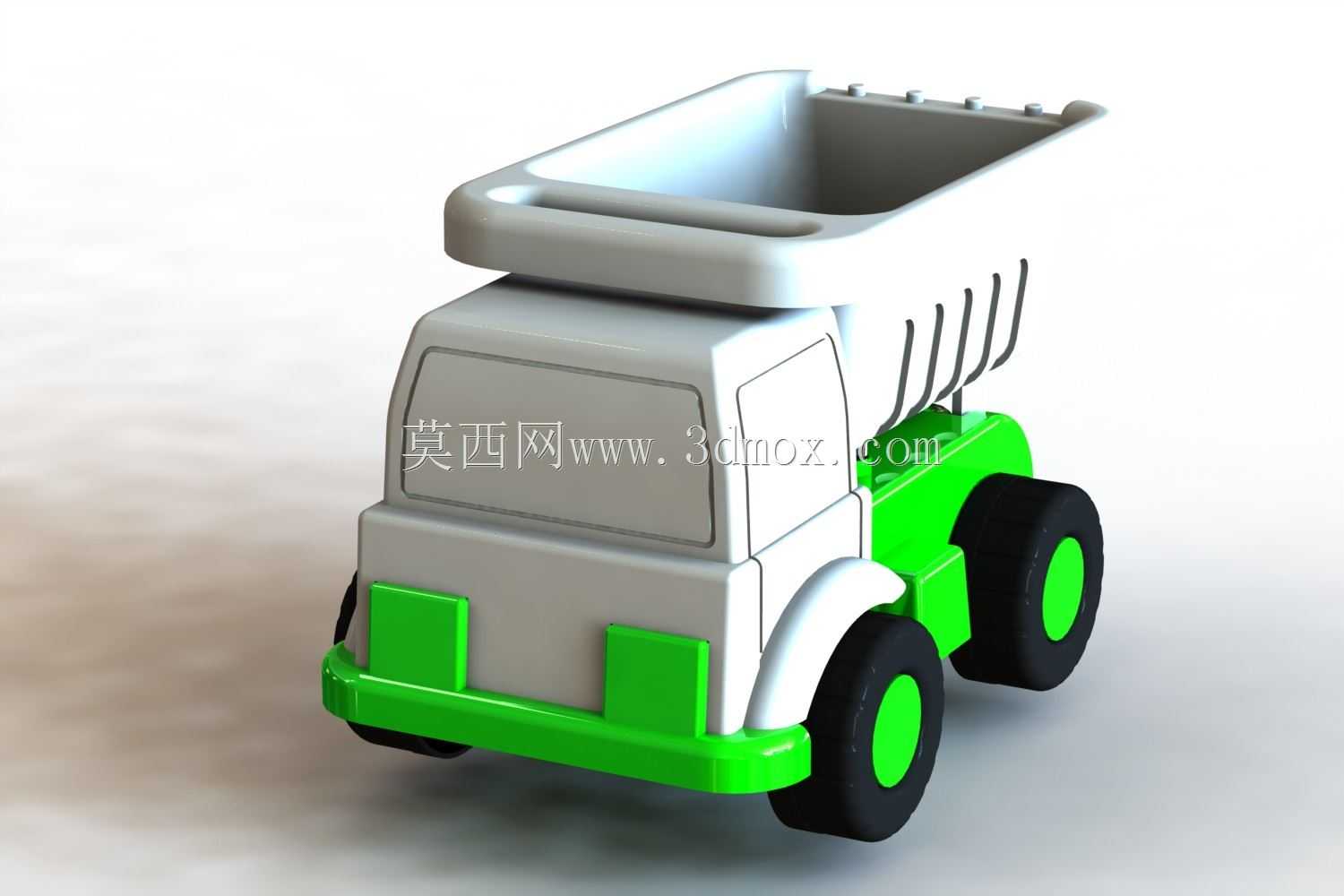

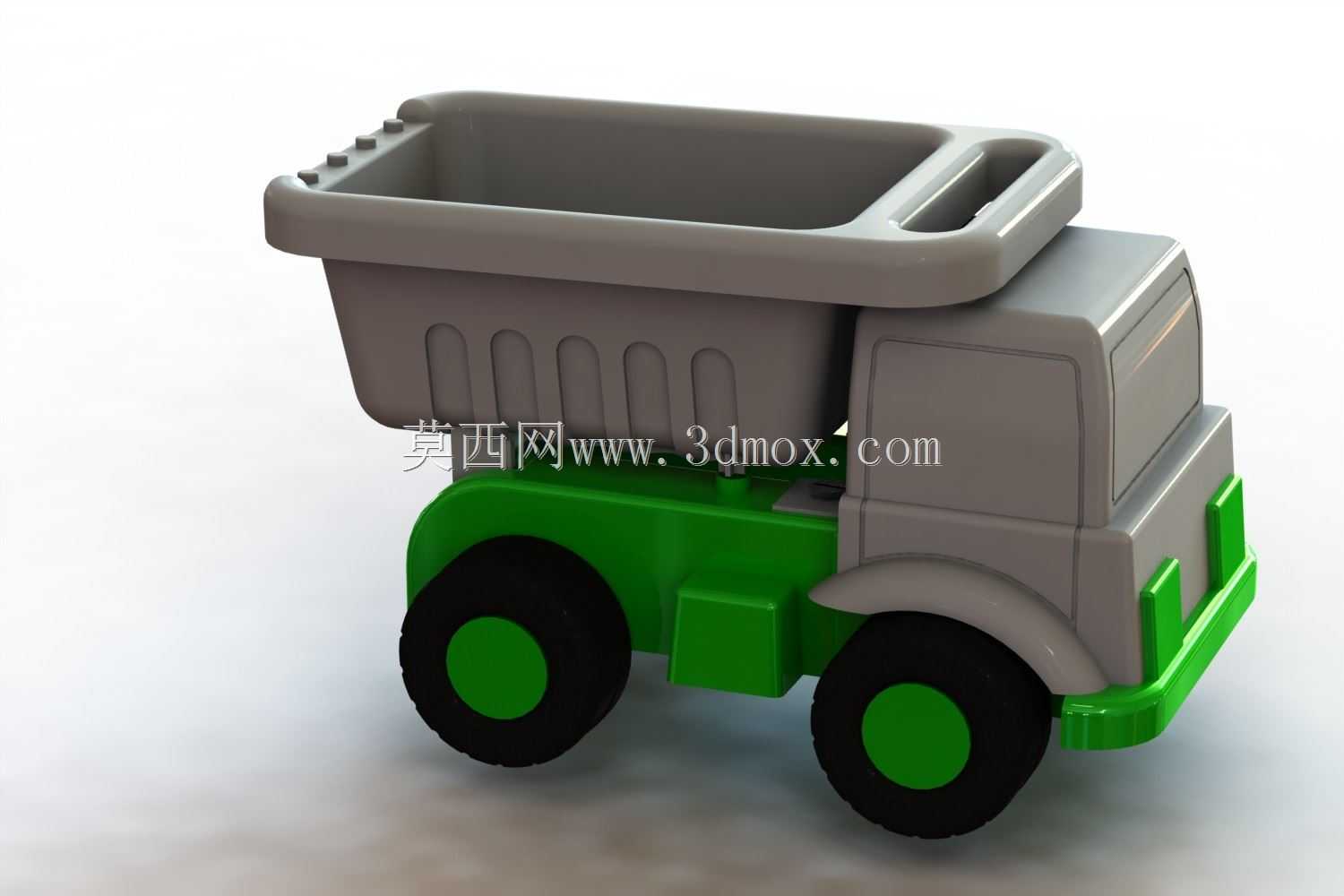

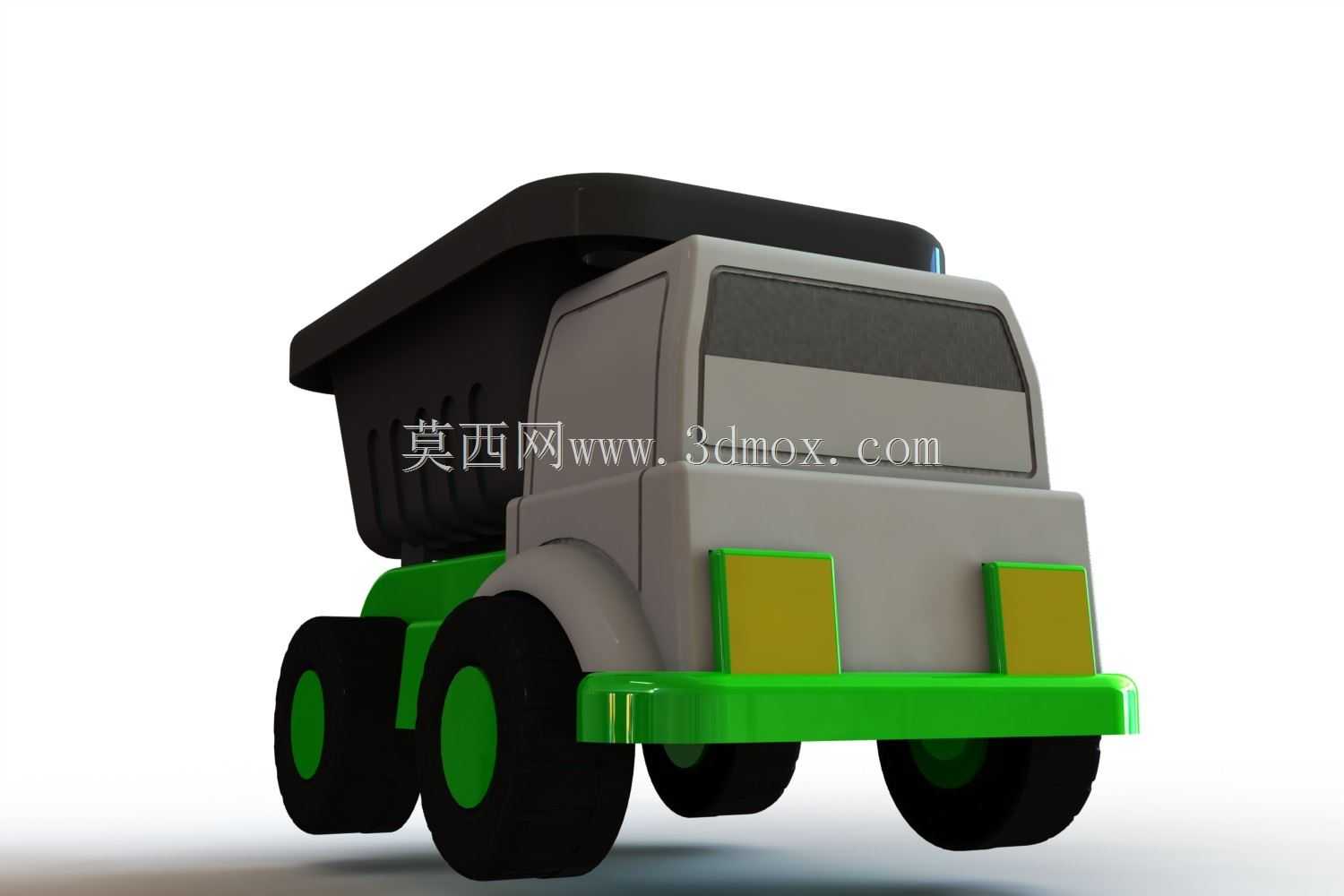

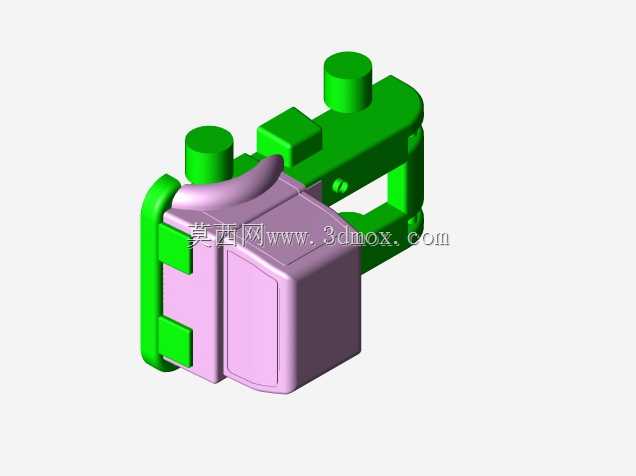

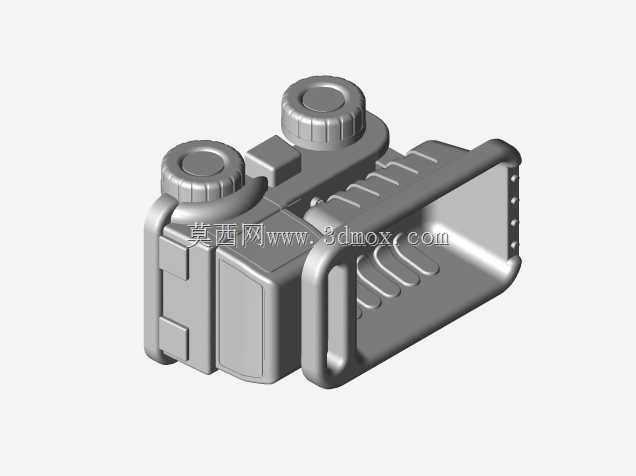

这款塑料翻斗玩具卡车的设计，核心面向低龄儿童玩耍场景，整体采用分体式注塑拼接结构，无需额外紧固件即可完成组装，适配玩具量产的注塑工艺要求，能有效降低生产装配环节的人工成本。从结构设计逻辑来看，车头与翻斗货厢采用独立分件设计，车头部分做了圆润化倒角处理，所有外露棱边均设置R2以上的圆角，避免儿童玩耍时被尖锐边角划伤，符合玩具安全的基础设计规范。货厢部分设置了翻转轴孔位，与底盘上的凸起转轴位配合，可实现货厢的小角度翻转，模拟真实工程翻斗车的卸料动作，同时在翻转极限位置设置了限位挡边，防止货厢翻转角度过大脱落，提升玩耍过程中的结构可靠性。底盘部分集成了轮轴安装位，四个车轮采用过盈配合的方式卡入轮轴，轮轴与底盘为一体化注塑成型，无需额外金属轴件，进一步简化装配流程，车轮表面做了仿真胎纹的浅凹槽设计，既保留视觉上的真实感，又不会因为纹路过深积存灰尘，方便日常清洁。整体外形尺寸控制在手掌可握持的范围内，宽度适配3-6岁儿童的手掌抓握尺度，重量控制在100g以内，避免儿童拿取时脱手砸伤。设计过程中充分考虑了塑料件的拔模斜度，所有竖直面均设置了1.5度的拔模角度，防止注塑脱模时出现粘模、拉伤问题，壁厚控制在2mm均匀厚度，避免注塑过程中出现缩痕、翘曲等成型缺陷。轮轴位置做了局部加厚处理，提升车轮转动部位的结构强度，应对儿童玩耍过程中反复推动、摔碰的受力场景。货厢内部做了仿加强筋的浅凹槽设计，既提升货厢本身的结构刚性，又模拟了真实翻斗车货厢的加强结构，兼顾视觉仿真度与结构实用性。车头顶部设置了一体式的提手凹槽，方便儿童拎取移动，提手边缘同样做了大圆角处理，握持时不会硌手。色彩搭配上采用分色注塑的方式，车头与货厢为浅紫色塑料原色，底盘与轮辋为绿色塑料原色，车轮为深棕色，无需后续喷涂工序，避免涂层脱落带来的安全隐患，同时鲜艳的色彩搭配也符合儿童玩具的视觉偏好。结构间隙控制在1mm以内，防止儿童玩耍时手指卡入缝隙造成伤害，所有活动部位的配合间隙经过反复调试，既保证翻斗、车轮转动顺畅，又不会出现间隙过大夹手的问题。
