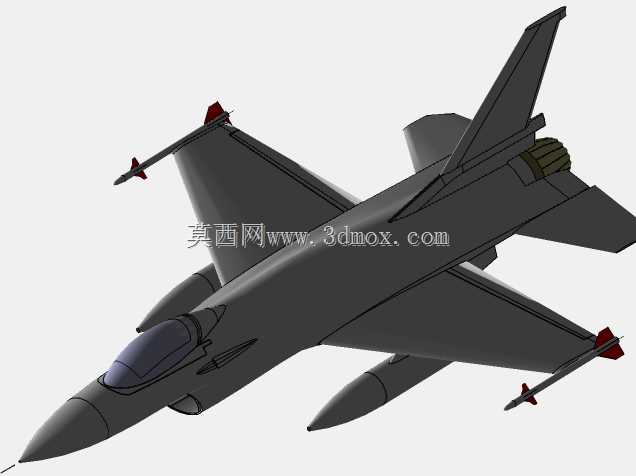

F16战斗机高精细三维结构设计模型

该模型还原了F16轻型战斗机的整体气动布局与核心结构特征，建模过程中优先遵循真实战机的气动设计逻辑，机身采用翼身融合体构型，边条翼从座舱侧后方平滑延伸至主翼根部，兼顾亚音速与跨音速飞行阶段的升阻比表现，可直接用于航空科普教学、飞行器气动仿真前置验证、虚拟仿真场景搭建等场景。从结构设计维度看，模型完整呈现了气泡式座舱盖的曲面弧度，该设计可为飞行员提供360度全向视野，匹配真实机型的视界设计要求；机头段采用锥形截面逐步过渡，预留了机载雷达舱的安装空间边界，可适配不同规格的雷达设备结构拓展；进气道设置于机身腹部，采用皮托管式进气构型，在大迎角飞行状态下仍能保证发动机进气效率，建模时还原了进气道与机身的衔接曲面，避免气流分离带来的仿真误差。主翼采用切尖三角翼构型，后缘设置独立的襟翼、副翼结构分区，可直观展示飞行控制面的偏转行程范围；垂尾采用单垂尾大后掠设计，根部与机身尾段平滑过渡，腹鳍结构设置于尾喷口下方两侧，可提升高速飞行时的方向稳定性；翼下预留了武器挂点的安装接口，模型中配套的副油箱、近距空空导弹均按照真实挂装位置布置，可直观展示不同任务构型下的载荷分布状态。起落架部分还原了前三点式起落架的收放舱结构边界，前起落架布置于进气道后方，主起落架收纳于机身中部舱段，收放路径与机身内部结构无干涉，可用于起落架收放机构的运动仿真验证。尾喷口段采用收敛-扩张构型的结构示意，可匹配加力燃烧室的气流通道设计逻辑，机身表面的检修口盖、天线凸起等细节均按照真实机型的布置位置还原，保证外形尺寸与真实机型的比例一致性，整体模型的曲面连续性满足G2级要求，可直接用于渲染出图、结构干涉检查、气动外形优化参考等工作，对于飞行器设计从业者而言，可作为轻型战斗机总体布局设计的参考案例，帮助理解第三代战斗机的气动设计思路与结构布置逻辑，也可用于航空类虚拟实训场景的装备模型搭建，还原战机的真实外观特征与结构分区。
