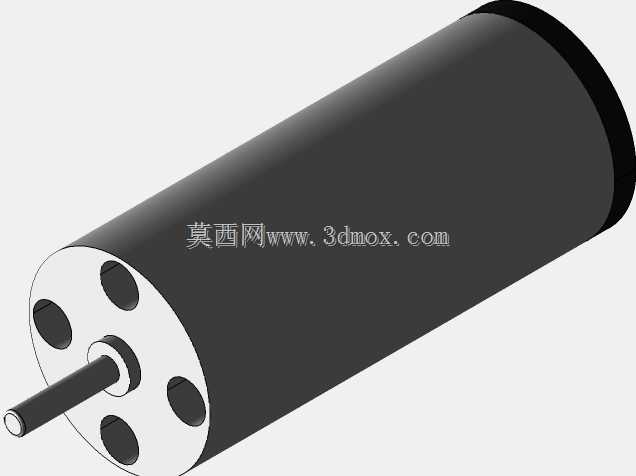

小型四旋翼直升机用8520无芯有刷电机结构

这款微型驱动部件主要面向小型四旋翼直升机这类对动力单元重量、响应速度有严苛要求的航模场景设计，作为整机的动力输出核心，它需要在极小的安装空间内提供足够的起飞推力，同时匹配飞控系统的转速调节指令，完成悬停、转向、升降等飞行动作的动力响应。从结构设计来看，该电机采用无芯转子结构，相比传统有刷电机去掉了铁芯的涡流损耗，不仅转动惯量更低，启停响应速度更快，运转过程中的电磁噪音也更小，非常适合对动力反馈灵敏度要求高的微型航模使用场景。外形上采用圆柱式主体设计，输出端为带定位轴肩的单出轴结构，端盖处均匀分布四个安装孔，可直接通过螺丝固定在航模的机臂安装座上，安装边界清晰，不需要额外设计复杂的转接固定结构，能有效降低整机的装配复杂度。端盖的开孔设计同时兼顾了运转过程中的散热需求，在持续大油门输出的工况下，可通过端盖空隙快速排出转子运转产生的热量，避免长时间高温导致的磁钢退磁、电刷磨损加速等问题，提升动力单元的连续工作稳定性。设计过程中重点平衡了动力输出与自重的关系，外壳采用薄壁金属结构，在保证结构强度的前提下尽可能压缩整体重量，匹配微型航模对起飞重量的严格限制；输出轴的尺寸公差控制严格，可直接适配常用的微型航模螺旋桨安装孔径，不需要额外的轴套转接，减少动力传递过程中的同轴度误差，降低高速运转时的振动问题。这类微型电机除了小型四旋翼直升机之外，也可适配小型桌面机械臂关节驱动、微型智能小车动力单元、精密小型阀门驱动等对安装体积、响应速度有要求的场景，在选型时可直接参考该模型的安装孔位、出轴长度、主体外径参数完成安装位的适配设计，建模过程中还原了电机的外部装配特征，可直接导入整机装配体完成干涉检查，不需要二次测绘外部结构，能有效缩短结构设计阶段的测绘建模周期。
