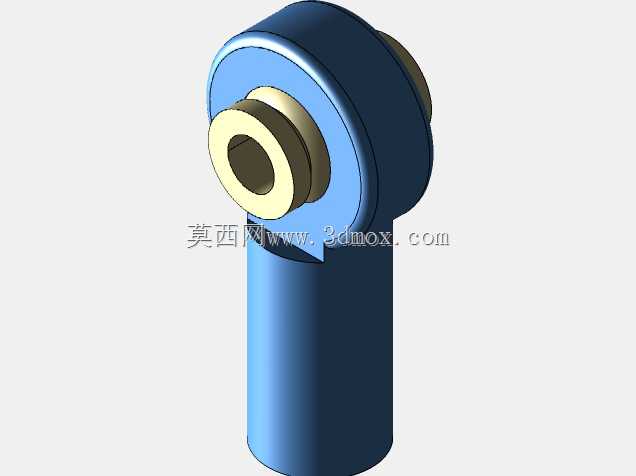

M4螺栓适配3mm螺纹端杆球头结构

在自动化生产线的连杆传动机构、小型气动执行元件的铰接端、轻工设备的可调连接部位，这类端杆球头是承担角度补偿、铰接传动的核心连接件，日常工况中需要同时承受轴向拉压载荷与小角度的摆动偏转，避免刚性连接在设备运行振动中出现应力集中断裂的问题。这款端杆球头的内螺纹孔适配M4规格螺栓，配套的螺纹深度与牙型精度按照普通粗牙螺纹的公差等级加工，能够与标准外螺纹件形成可靠的螺纹副连接，安装时不需要额外定制非标紧固件，直接选用市面常规的M4螺栓即可完成装配，大幅降低现场安装的配件采购成本。从结构设计来看，球头端采用一体式杆身与球头座的衔接结构，球头容纳腔的内壁粗糙度控制在合理区间，既保证球头在腔内可以实现±15°范围内的任意角度摆动，又不会因为间隙过大出现传动旷量，杆身部分采用等直径圆柱结构，与安装基座的孔位配合时采用间隙配合公差，安装时可以直接压入或者通过锁紧螺母固定在对应安装位，不需要额外加工复杂的定位结构。外形尺寸方面，球头外径与杆身直径的比例经过载荷校核，在满足3mm螺纹连接强度的前提下，尽可能压缩整体径向尺寸，适合安装空间局促的小型设备内部，比如桌面型自动化设备的连杆传动组、小型检测设备的角度调节支架等场景，安装边界上需要预留出球头摆动的空间，避免摆动过程中杆身与周边结构件发生运动干涉。设计过程中优先考虑了铰接部位的磨损寿命，球头与座体的接触区域采用面接触承载形式，相比点接触的球头结构，同等载荷下接触应力更小，长期往复摆动不会出现过早的磨损松旷，日常维护时只需要定期在球头配合面加注少量润滑脂，即可满足长期使用的需求。在设备选型阶段，这类端杆球头需要匹配对应传动链路的额定载荷，这款适配M4螺栓的规格，通常用于传递不超过500N的轴向载荷，适合轻载传动的铰接场景，比如小型风门的调节连杆、设备防护罩的开合铰接、传感器安装支架的角度调节等，不需要额外加装关节轴承即可实现小角度的万向调节，相比分体式的铰接结构，零件数量更少，装配工序更简单，能够有效缩短设备的整体装配周期。建模过程中对螺纹收尾、球头与杆身的过渡圆角都做了细节还原，过渡圆角的半径按照应力分散的要求设置，避免杆身与球头座衔接位置出现应力集中，在承受冲击载荷时不会从衔接根部发生断裂，球头端的衬套部分采用减磨材质的设计思路，实际生产中可以根据工况需求选用铜合金或者工程塑料材质，兼顾耐磨性能与轻量化需求。
