小型玩具直升机外观结构设计方案

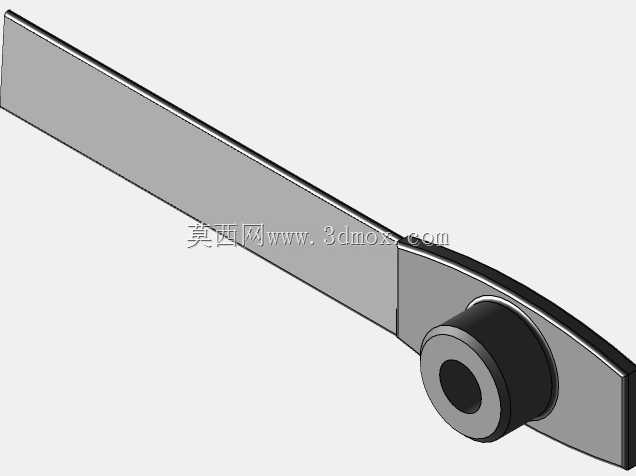

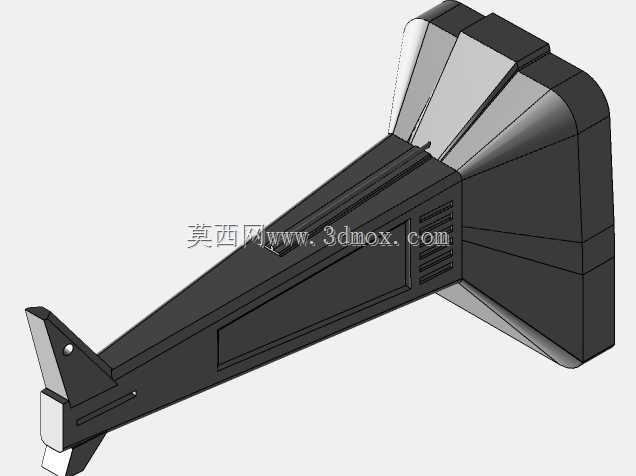

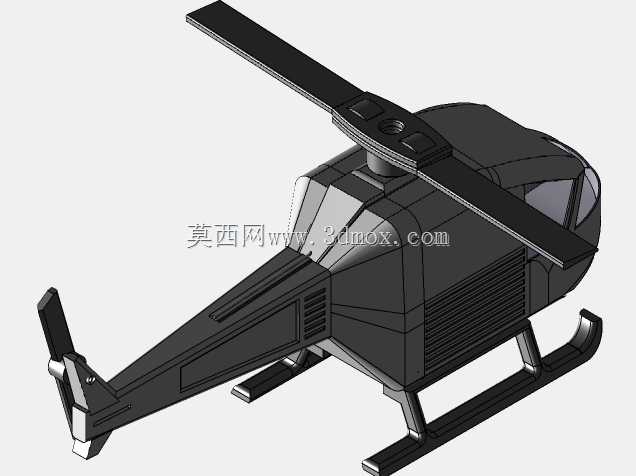

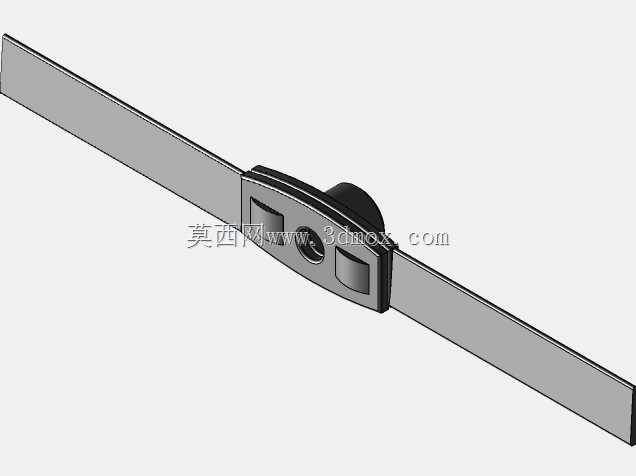

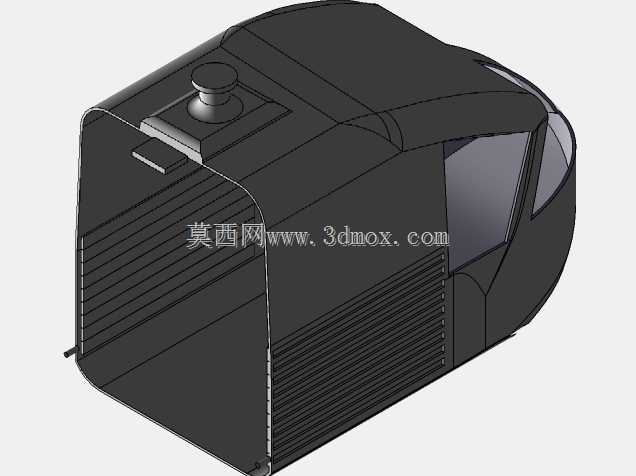

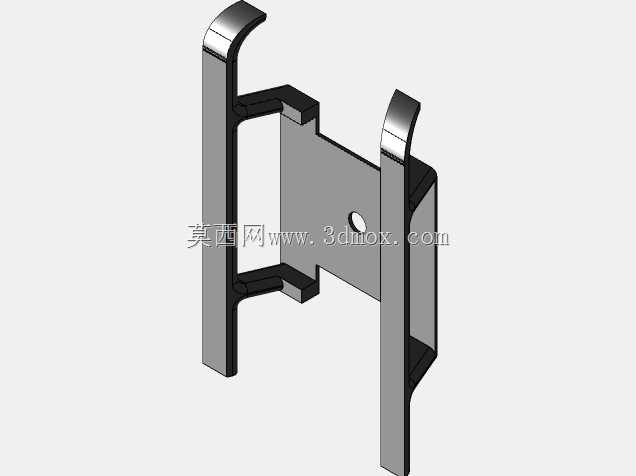

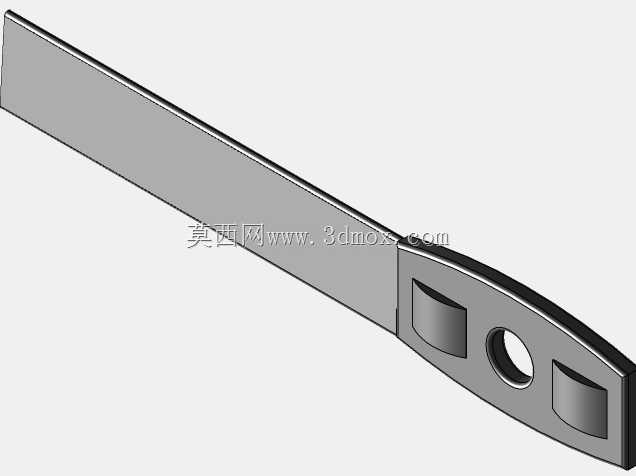

这款小型直升机的结构设计，最初是面向桌面摆件、儿童益智玩具以及航模入门级静态展示场景开发的，整体结构做了大幅简化，去掉了真实直升机复杂的传动、油路、航电系统，保留了直升机最具辨识度的外形特征，同时兼顾注塑生产的脱模便利性，适合小批量玩具生产或者3D打印制作个性化摆件。从结构布局来看，机身采用一体化流线型壳体设计，侧面预留了格栅状的散热纹理，既还原了真实直升机的发动机散热口视觉特征，又能在注塑过程中减少壳体缩痕，提升成品表面质量。主旋翼部分采用双叶对称布局，旋翼与主轴的连接位置做了卡扣式结构设计，不需要额外紧固件即可完成装配，降低玩具组装的人工成本，同时旋翼边缘做了R2以上的圆角处理，避免尖锐边角划伤使用者，符合玩具类产品的安全设计规范。尾梁部分从机身尾部向后延伸，末端设置尾桨与垂直安定面结构，尾梁内部做了中空加强筋设计，在控制整体重量的同时提升结构抗扭强度，避免日常把玩过程中尾梁出现断裂问题。起落架采用滑橇式设计，两根平行的滑橇通过前后两个支撑臂与机身底部连接，支撑臂与滑橇的连接位置做了圆弧过渡，分散落地时的冲击载荷，即使从1米左右的高度自由跌落，也能通过滑橇的轻微形变吸收冲击能量，保护机身主体结构不受损。座舱部分做了半包围的透明件安装位，预留的安装槽与壳体的配合间隙控制在0.1mm，既方便透明件的压装，又不会出现明显的装配缝隙影响外观效果。设计过程中特意控制了整体的安装边界，整机长度控制在180mm以内，旋翼展开直径160mm，机高到旋翼顶部为75mm，不需要过大的存放空间，既可以作为桌面静态摆件，也能适配小型玩具的包装尺寸，降低包装与运输成本。机身侧面的线条做了多段斜面过渡，没有出现倒扣结构，注塑生产时可以采用简单的两板模结构，不需要复杂的抽芯机构，能有效降低模具开发成本，适合玩具厂商的批量生产需求。主旋翼的转轴位置预留了0.2mm的转动间隙，组装后旋翼可以手动拨动旋转，提升把玩时的互动性，同时转轴的限位结构做了防脱设计，避免转动过程中旋翼飞出造成安全隐患。尾桨部分同样采用简化的卡扣结构，与尾梁末端的转轴配合，也可实现手动转动，还原直升机的基本操作特征。整体结构没有细小的易脱落零件，所有凸起结构的连接强度都做了加厚处理，符合玩具产品的抗摔、耐用要求，同时外形还原度足够，既可以作为儿童玩具，也能作为航模教学的入门展示模型，帮助初学者理解直升机的基本布局结构。
