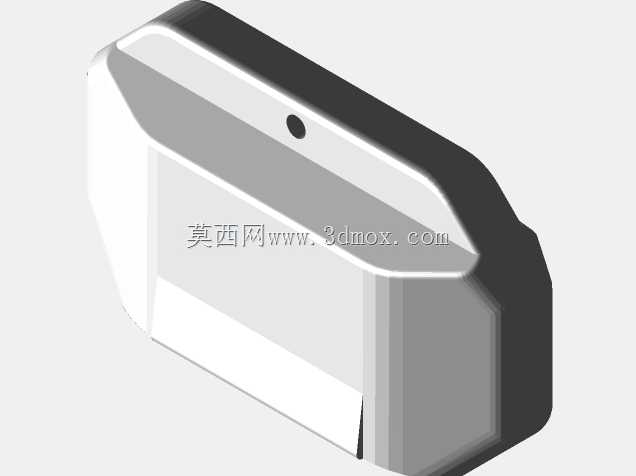

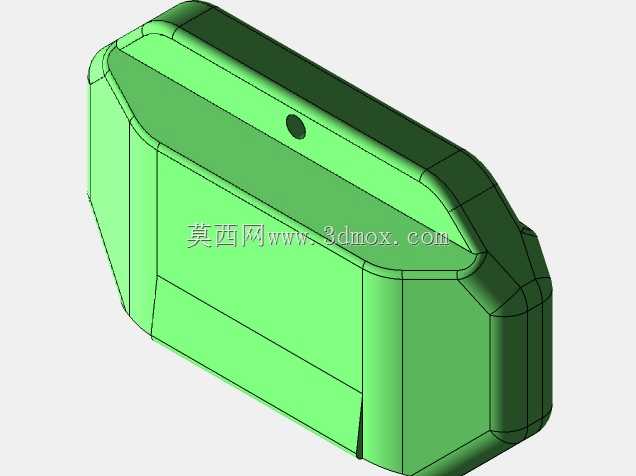

带定位孔多棱边倒角限位阻塞块结构

这类带定位孔的多棱边阻塞块，常应用在工装夹具定位、自动化线体工位阻挡、设备腔体内部封堵限位的场景中，日常产线调试时，经常会遇到工位上工件到位后需要硬限位阻挡，或是腔体内部需要预留封堵块来隔绝不同腔室、限制内部组件位移的需求，这类零件看似结构简单，实则直接影响设备运行的定位精度与长期使用的稳定性。从结构设计来看，整体采用近似长方体的基础构型，所有外露棱边都做了均匀倒角处理，一方面是避免安装过程中锐边划伤操作人员、刮蹭配套工件表面，另一方面也能在装配导入时起到导向作用，降低对位难度，顶面预留的单个小圆孔为定位安装孔，可穿入定位销或是小规格紧固螺钉，将阻塞块牢牢固定在安装基座上，避免长期受侧向冲击力后出现移位偏移。设计这类零件时，首先要确认安装边界的尺寸公差，阻塞块的安装面需要和基座贴合面保证足够的平面度，否则紧固后会出现翘曲，导致阻挡端面的垂直度超差，无法起到精准限位的作用；外露的阻挡端面需要根据实际接触的工件材质调整表面粗糙度，如果是接触硬质金属工件，可适当降低粗糙度要求减少加工成本，如果是接触塑胶、薄壁钣金类易划伤工件，则需要将阻挡面做精铣处理，必要时还可在端面加装软质垫层。从实际使用场景出发，这类阻塞块的厚度方向尺寸直接决定了限位的行程余量，设计时需要预留0.1-0.2mm的修磨余量，方便现场装配调试时根据实际工位的到位误差进行配磨，不需要重新加工整个零件；多棱边的倒角尺寸需要统一，避免不同位置倒角大小不一致导致装配时和周边结构产生干涉，尤其是靠近安装基座侧边的位置，倒角需要略大于基座的焊接圆角或是铣削圆角，保证阻塞块能够完全贴合到安装面，不会因为圆角干涉出现安装缝隙。日常选型替换这类零件时，除了核对长宽高的外形尺寸，还要重点确认定位孔的中心距到各边的尺寸，否则会出现安装孔错位无法紧固的问题，同时要根据实际承受的冲击力大小选择对应材质，普通轻载工位可选用POM、尼龙等工程塑料材质降低成本，重载冲击工位则需要选用45号钢调质处理，表面做发黑防锈，提升长期使用的耐磨性能与抗冲击能力。
