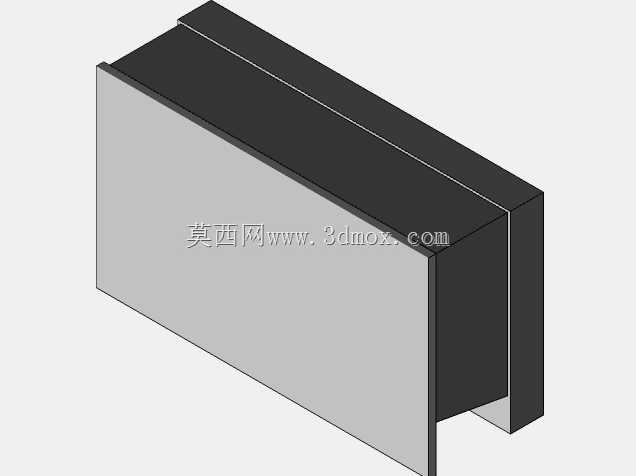

该箱体为比例模型场景配套的维修工位储物结构,主要服务于仿真赛道场景的维修区搭建,还原真实赛车场维修工位的储物功能布局。从实际应用场景来看,这类箱体在真实赛道维修区中,主要用于存放小型维修工具、易损替换零件、调校耗材等物品,双工位的分隔设计可以实现不同类型物料的分类存放,避免工具混放导致的取用效率低下问题,适配维修作业时快速取放物料的操作需求。
从功能特性上看,箱体采用封闭式长方体主体结构,顶部设置加厚的封边结构,既可以提升箱体整体的结构刚性,避免堆叠放置时出现顶面变形,也可以作为临时的小件操作台面,满足维修过程中临时放置小型零件、工具的需求。箱体侧面的竖向分隔结构将内部储物空间划分为两个独立舱室,可分别存放常用工具与备用零件,减少翻找物料的时间,适配维修作业快节奏的操作特点。
设计思路上,整体采用极简的直角拼接结构,没有多余的外凸装饰部件,一方面可以降低模型制作时的成型难度,保证各拼接面的平面度,避免出现装配缝隙不均的问题;另一方面,直角结构更利于多个箱体并排拼接布置,在搭建维修区场景时,可以根据场地大小灵活组合箱体数量,适配不同规模的维修工位布局。箱体底部预留了微小的支撑边结构,既可以避免箱体底面与放置面直接接触造成的磨损,也能在真实比例的设备中起到防潮、防杂物进入箱体底部的作用。
从安装与布置边界来看,箱体整体为规整长方体形态,长宽高比例适配1:32的赛道场景比例,外轮廓没有突出的连接件或者操作手柄,在场景布置时不需要额外预留侧面操作空间,可紧贴维修区护栏或者其他工位设备放置,提升场景空间利用率。箱体的开合结构采用隐藏式的顶面接缝设计,既保证了外观的整体性,也能在需要展示内部储物结构时,方便拆卸顶面盖板呈现内部布局,兼顾外观仿真度与展示灵活性。在结构强度设计上,箱体侧壁采用等厚的板材结构,通过边角的直角拼接形成稳定的框体结构,即使在模型场景中频繁挪动、组合布置,也不容易出现边角开裂、结构变形的问题,适配场景模型反复拆装调整的使用需求。
