带安装底座的机械操纵连接构件

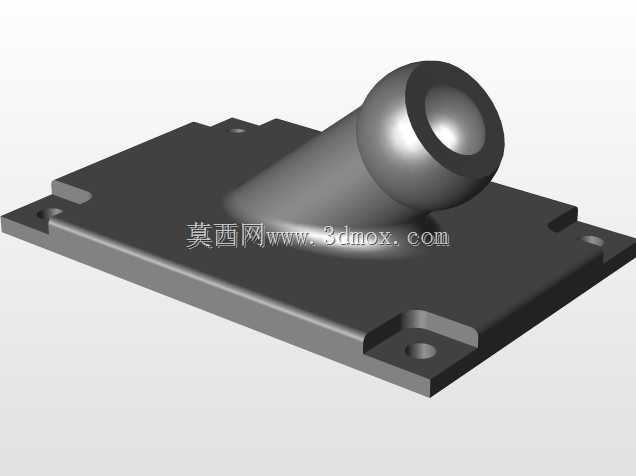

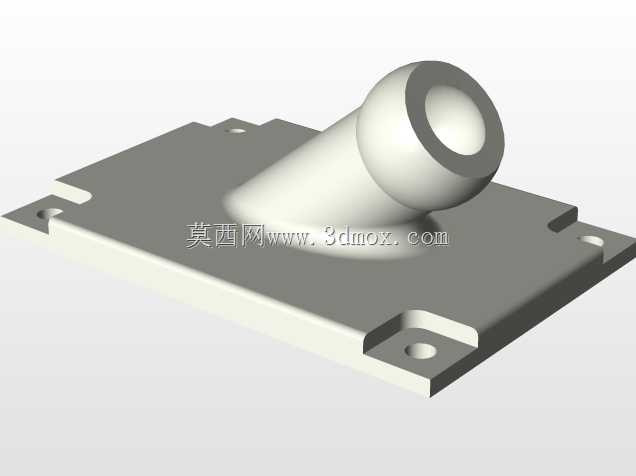

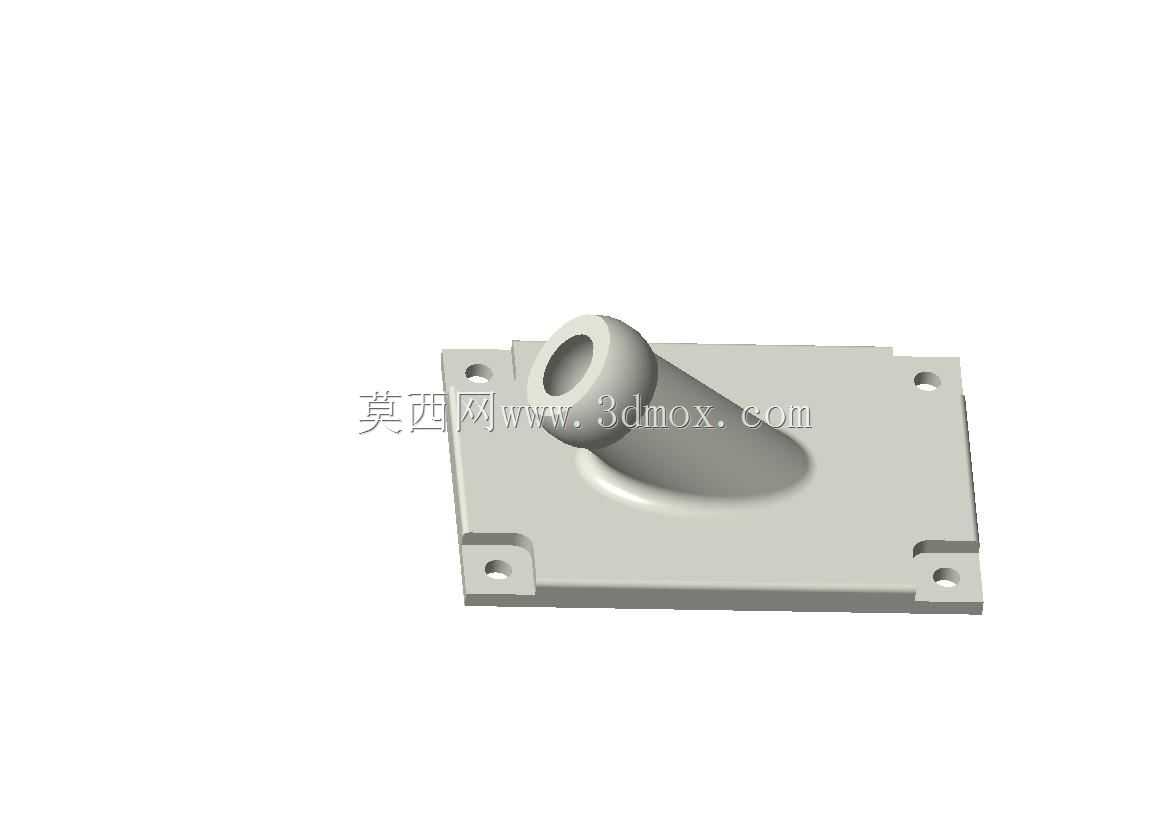

这类带安装底座的操纵连接构件，多应用在中小型工业设备的操作端执行机构中，常见于手动操控的工位切换、档位调节、执行件姿态调整场景，比如小型输送线的挡料机构切换、工装夹具的手动锁止调节、非标设备的手动换向操作位，都能见到这类构件的身影。构件主体分为方形安装底板与斜向伸出的铰接筒两部分，底板四角预留了沉头安装孔，孔位的边距做了统一的等距设计，安装时可以直接适配常规规格的内六角螺栓，不需要额外加工避让位，底板边缘做了小尺寸的缺口设计，是为了安装时避开设备机架上的焊接凸点或是走线槽位，避免安装时出现干涉，不需要现场对底板进行二次修磨。斜向伸出的铰接筒与底板之间做了平滑的圆弧过渡，没有尖锐的应力集中棱角，这个过渡段的壁厚做了渐变处理，靠近铰接筒的位置壁厚稍厚，靠近底板的位置逐渐减薄，既保证了铰接位置受侧向力时的结构强度，也不会过多增加整体的重量。铰接筒的内孔是光滑的通孔设计，主要用来穿装操纵杆的转轴，内孔的同轴度公差控制在合理范围内，保证操纵杆转动时不会出现卡滞，筒身的外圆做了圆角处理，避免装配时刮伤操作人员的手部或是配套的操纵杆护套。设计这类构件的时候，首先要确认的是安装底板的固定孔位间距，要匹配常用的工业铝型材或是钢板机架的安装孔距，不需要用户重新打孔；其次是斜向筒的倾斜角度，要结合操纵杆的操作行程来确定，保证扳动操纵杆的时候，杆体不会和底板或是周边的设备结构发生碰撞，预留足够的操作空间。从安装边界来看，底板的整体厚度不大，安装后突出安装面的高度较低，不会占用过多的设备外部空间，适合在紧凑的设备操作位布置，铰接筒的伸出长度刚好满足操纵杆的铰接深度需求，不会因为伸出过长导致杆体晃动，也不会因为伸出过短导致铰接强度不足。这类构件在实际使用中，主要承担操纵力的传递作用，把操作人员施加在操纵杆上的扳动力传递到后端的执行机构，所以结构上既要保证足够的刚性，避免受力时出现变形导致操纵卡滞，也要控制整体的重量，降低材料成本。底板上的安装孔采用沉头设计，安装后螺栓头不会突出底板表面，既美观也避免突出的螺栓头刮蹭其他部件，斜向筒的轴线与底板平面的夹角经过反复校核，适配多数手动操作的舒适角度，操作人员扳动操纵杆时手腕不需要过度弯折，长时间操作也不容易产生疲劳。构件的整体外形没有多余的装饰结构，所有的曲面和棱角都是为了实现功能、避免应力集中、减少装配干涉设计的，完全服务于实际使用需求。
