网格纹理半球形镂空金属盛具结构

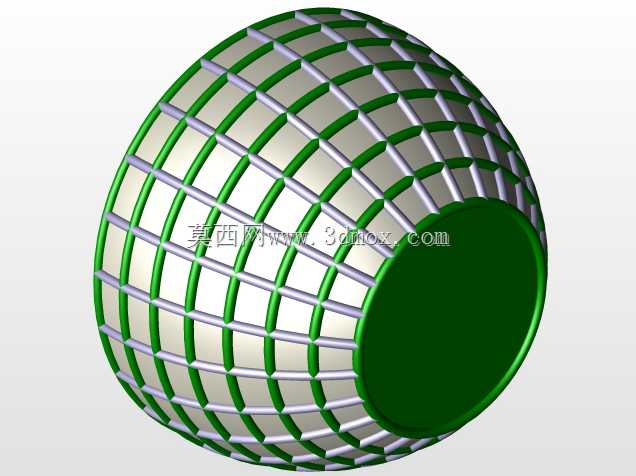

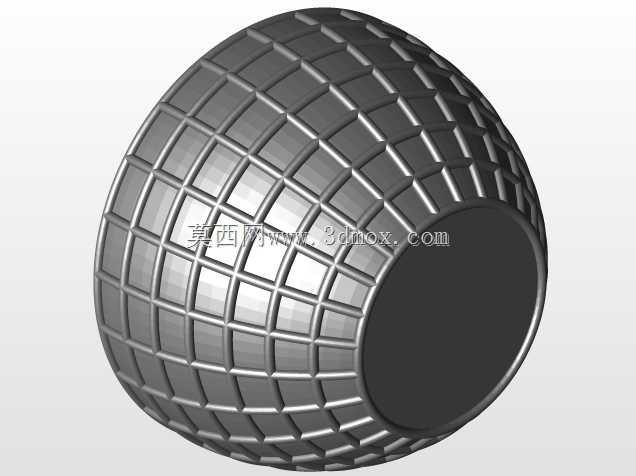

这款格构式半球形盛具的设计，最初是针对小规格五金零件周转、光学实验漫反射承载、文创产品陈列这三类场景做的结构优化，不同于常规光滑内壁的半球容器，表面的方格网格结构并非单纯装饰，而是从受力、减重、防滑三个维度做的平衡设计。从实际使用场景来看，在车间工位的小零件周转环节，这类带网格的半球盛具放置在工作台面时，网格凸起的棱边能增大与台面的静摩擦力，即便工位旁有小型振动设备运行，盛具也不易出现滑移；同时网格结构形成的镂空间隙，能让零件携带的切削液、清洗残液自然滴落，避免积液浸泡零件造成锈蚀，这一点在机加工工位的螺钉、垫片、小型弹簧这类标准件存放场景下实用性很强。在光学实验场景中，内壁的方格棱边能形成均匀的漫反射面，避免光滑半球内壁产生的镜面反射干扰光路校准，半球形的内凹曲面能让放置在中心的实验件获得均匀的环境光反射，减少阴影对视觉检测的干扰。从设计思路上看，建模时先以基准半球面为基础，通过等距偏移做出壳体的基础壁厚，再通过曲面投影的方式将方格网格线映射到半球曲面上，之后对网格线做双向偏移形成筋条的轮廓，通过布尔运算切除网格中间的实体部分，最后对所有筋条的棱边做统一的圆角处理，避免锐边造成划伤。筋条的宽度与壳体壁厚保持1.2:1的比例，这个比例是经过受力仿真验证的，在盛具满载小零件的情况下，筋条的最大变形量能控制在0.1mm以内，不会出现网格塌陷的问题。外形尺寸上，半球的开口直径为基准尺寸，安装边界以开口端的环形端面为基准，端面做了0.5mm的平面度公差控制，放置时能保证与支撑面完全贴合，不会出现晃动；半球的球心与开口端面的中心重合，保证整个盛具的重心落在开口端面的投影中心范围内，即便放置的零件偏向一侧，也不易出现倾翻。网格的方格边长沿球面纬线方向做等比例缩放，越靠近半球顶部，方格的实际边长越小，这样的设计能避免顶部网格过大导致小尺寸零件从网格间隙漏出，同时保证整个球面的网格视觉均匀，不会出现近大远小的畸变。筋条的高度与壳体壁厚保持一致，既不会因为筋条过高增加不必要的材料消耗，也不会因为筋条过矮达不到防滑、沥水的效果，开口端做了一圈加厚的环形卷边，卷边的厚度是壳体壁厚的两倍，能提升整个盛具开口处的结构强度，避免拿取时用力过大导致开口变形。
