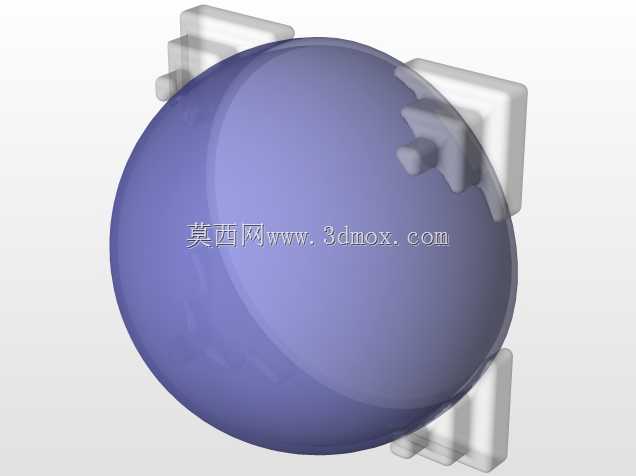

球形连接锁紧快装结构组件

这类球形锁紧快装结构，常应用在需要频繁拆装、快速对位的工装夹具接驳、模块化生产线工位快换、检测设备探头装夹场景中，核心作用是实现两个对接部件的无工具快速锁紧与拆卸，相比传统螺纹连接、卡扣连接，球面配合的结构能自动补偿一定的安装角度偏差，在工位存在微小对位误差时也能顺利完成装配，不会出现卡滞、别劲的情况。从结构设计逻辑来看，主体采用整球面作为配合基准面，周向均匀分布的四个卡接凸块承担锁紧限位的功能，卡块与球面采用一体化成型结构，避免了分体装配带来的累积公差，同时卡块的接触面做了小角度斜面导向，对接时顺着导向面滑入对接座的卡槽内，旋转极小角度即可完成锁紧，操作行程短，锁紧后球面与对接座的内凹球面完全贴合，能承受径向、轴向多方向的载荷，不会因为设备运行的振动出现松脱。设计过程中需要重点控制球面的轮廓度公差，若球面圆度超差，会导致配合间隙不均，锁紧后出现晃动，影响装夹精度；周向卡块的位置度公差需要控制在0.05mm以内，保证四个卡块能同时受力，避免单个卡块负载过大出现断裂。安装边界方面，球形主体的外径为核心安装尺寸，对接座的内孔需要预留0.1-0.15mm的导入间隙，卡块的突出高度决定了对接座卡槽的加工深度，实际选型时需要确认对接端的安装空间能容纳球形主体的回转半径，避免装配时与周边其他构件发生干涉。这类结构在实际使用中，球面配合面需要做表面硬化处理，提升耐磨性能，长期反复拆装后也不会因为磨损出现配合间隙过大的问题，卡块的锁紧斜面角度设置在7-10度之间，既保证锁紧时的自锁性能，又不会因为角度过小导致拆卸时需要过大的操作力。在自动化产线的快换工装应用中，这类结构可以配合气动推送机构实现自动对接锁紧，不需要人工介入，能大幅缩短工位切换的时间，提升产线的换型效率；在便携式检测设备的装夹结构中，轻量化的球形锁紧结构能减少设备整体重量，同时保证装夹的可靠性，不会因为操作人员的手持晃动出现探头移位的情况。
