赫利俄斯2英寸扩容装药操作手柄结构

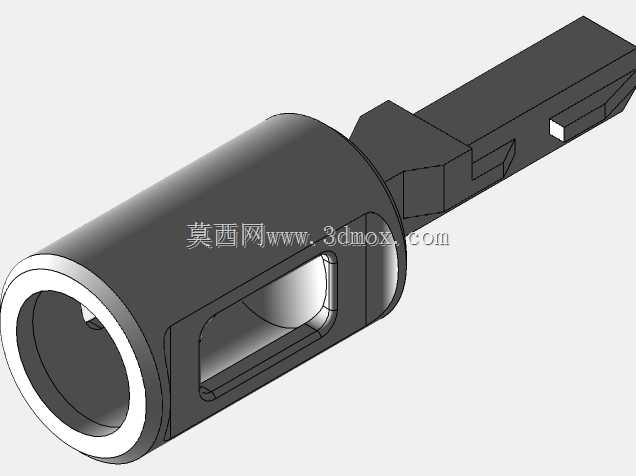

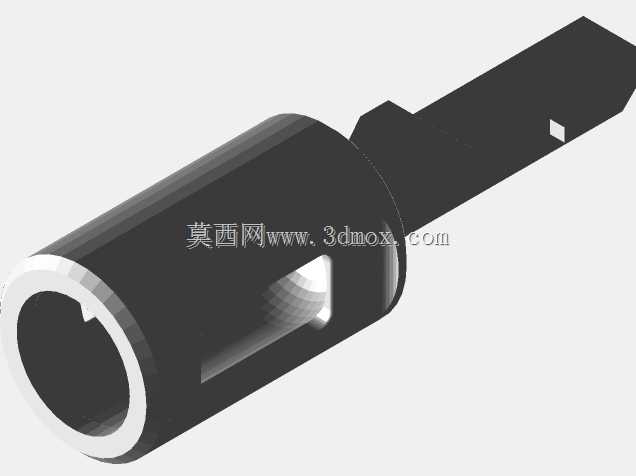

这款2英寸规格的装药操作手柄，核心定位是适配对应口径发射装置的手动装药操作环节，同时集成备用弹药的储存功能，解决野外作业、战术演练场景下操作人员额外弹药携带不便、装药操作时取弹流程冗余的实际问题。从结构设计逻辑来看，整体采用同轴回转体加侧向操作延伸臂的布局，主体筒身内部做了阶梯式空腔设计，空腔内壁预留了定位卡槽，既可以保证储存的弹药在筒身内不会因操作晃动产生位移、碰撞，也能在装药操作时通过卡槽快速定位弹药轴线，和发射装置的装药口精准对齐，减少对位调整的时间。操作延伸臂和主体筒身采用一体化衔接结构，衔接位置做了圆弧过渡处理，避免应力集中导致的部件断裂，延伸臂末端做了扁方结构，方便操作人员握持施力，同时扁方上预留的小定位缺口，可以和发射装置上的限位结构配合，锁定手柄的操作行程，避免装药时推送过量损伤药室。外形尺寸上，主体筒身的外径适配对应发射装置的握持区间，不会突出原有握持轮廓过多影响操作手感，2英寸的手柄长度是经过操作力矩测算的，既不会因为力臂过短导致装药时需要施加过大的握持力，也不会因为力臂过长在狭窄操作空间内出现磕碰、干涉的问题。安装边界方面，筒身前端的接口做了标准的环形定位止口，止口的公差按照对应发射装置的装配公差带设计，装配时可以直接卡入对应接口，不需要额外调整适配，筒身外壁做了细微的防滑纹理处理，即使操作人员戴手套操作也能稳定握持，不会出现打滑脱手的情况。内部储存空腔的容量经过测算，可以容纳对应规格的备用弹药，空腔尾部做了可拆卸的端盖结构，端盖和筒身采用螺纹连接，平时储存弹药时拧紧端盖可以避免灰尘、水汽进入空腔污染弹药，需要补充弹药时可以快速旋开端盖完成装填，端盖上还预留了小型的防滑拧动槽，不需要额外工具就能手动拆装。在实际使用场景中，这款手柄可以在完成装药操作后直接留在发射装置上作为握持部件使用，不需要额外拆卸，内部储存的备用弹药可以在首轮发射完成后快速取出完成二次装药，大幅缩短操作间隔，同时一体化的结构也减少了零散配件丢失的概率，适合长时间户外作业、连续操作的使用需求。结构建模过程中，所有的衔接圆角、卡槽尺寸、止口公差都按照实际加工工艺要求做了参数化设置，不管是后续做3D打印样件验证，还是开模批量生产，都可以直接提取模型参数调整工艺，不需要二次重构结构，筒身的壁厚也做了等强度设计，在保证结构强度满足操作受力要求的前提下，尽可能降低整体重量，减少操作人员的长时间握持负担。
