直流电机配套传动带轮结构设计

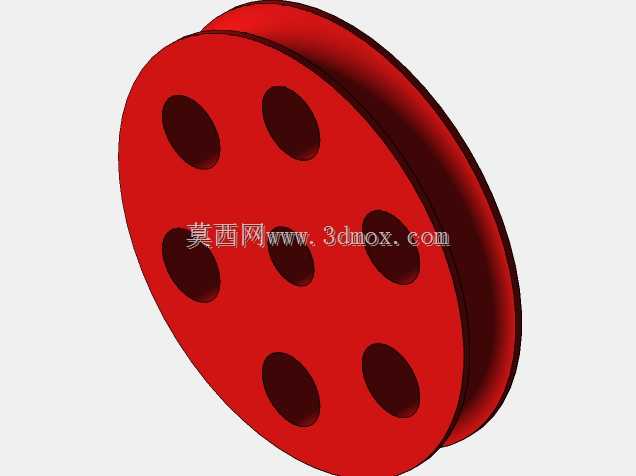

这款带轮是专门适配直流电机输出端的传动部件，在小型自动化输送线、桌面级实验设备、小型DIY动力装置这类需要低转速大扭矩输出的场景里，这类带轮的应用十分普遍。不同于常规工业级大规格带轮，它的整体结构做了轻量化处理，轮盘上均匀分布的六个镂空孔，并非单纯为了减重，在实际运转过程中，这些孔洞还能形成空气对流，带走皮带摩擦产生的部分热量，避免长时间运转时橡胶皮带过早老化失效。从结构设计逻辑来看，轮缘部分做了等宽的双挡边设计，能有效限制传动皮带的轴向窜动，哪怕直流电机启停瞬间存在短时的转速波动，皮带也不会从轮槽中脱出，这一点在正反转频繁切换的传动场景里尤为重要。安装边界上，轮体中心的轴孔公差需要和直流电机输出轴做过渡配合，装配时不需要额外加装定位套，直接通过顶丝锁紧就能完成固定，轮盘的轴向厚度控制在适配常规O型、小型三角带的宽度范围内，不会占用过多的电机输出端轴向空间，在紧凑安装空间的小型设备里，这种尺寸设计能大幅降低整体结构的排布难度。设计过程中需要重点考量轮体的动平衡表现，六个镂空孔采用圆周均布的排布方式，就是为了让轮体在高速运转时的质量分布更均匀，减少径向跳动带来的振动，避免振动传导到电机轴上，缩短电机轴承的使用寿命。轮槽的表面粗糙度做了针对性控制，既不会因为过于光滑导致皮带传动打滑，也不会因为表面过于粗糙加速皮带的磨损，在实际传动过程中，能稳定传递直流电机输出的扭矩，不会出现动力损耗过大的问题。这类带轮在小型教具、家用小型动力设备、微型输送装置的传动结构中，往往承担着减速增扭的核心作用，通过和电机输出端小直径带轮的配合，能把直流电机的高转速低扭矩输出，转换为工作端需要的低转速大扭矩输出，匹配不同负载的工作需求。
