小型趣味弹射玩具机械结构设计

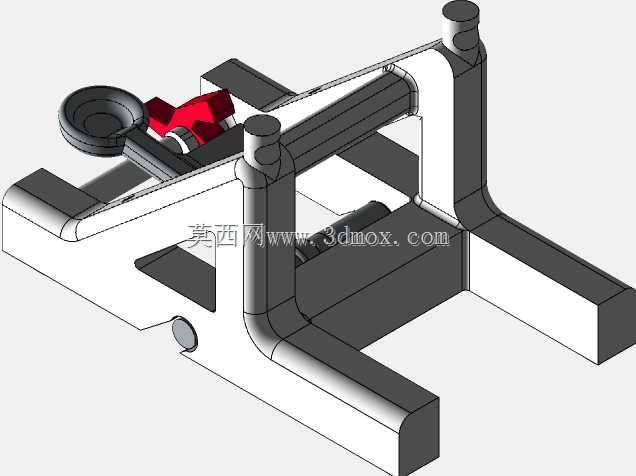

这款小型弹射玩具的结构设计，核心围绕手动操作下的动能存储与瞬时释放逻辑展开，整体采用框架式承载结构，两侧立式支撑臂与底部一体式基座形成稳定的受力闭环，无需额外紧固件即可保证弹射过程中结构不发生偏移。从实际使用场景来看，这类结构可应用于桌面趣味玩具、科教演示教具领域，能够直观展示杠杆蓄力、弹性件储能释放的基础机械原理，也可作为青少年科创实践的结构参考样例。

设计过程中优先考虑了手动操作的人机适配性，操作端的按压拨片设置在基座上方靠近操作者的一侧，拨片与内部锁止机构采用联动设计，按压行程控制在15mm以内，操作力度适配青少年手部施力范围，无需过大按压力即可触发弹射动作。弹射端的承载窝采用圆弧内凹设计，可适配直径10-18mm的球状弹射物，窝边做了15度的倒角导向，放置弹射物时无需精准对位即可自然滑入定位位置，降低操作门槛。

结构的安装边界控制较为紧凑，整体长宽高尺寸控制在120mm*80mm*70mm范围内，底部基座为平整平面，可直接放置在桌面等平整台面使用，无需额外固定结构，基座底部边缘做了2mm的圆角过渡，避免尖锐边角造成磕碰。内部的蓄力弹性件隐藏在两侧支撑臂的中空腔体内，既避免弹性件外露夹手的安全隐患，也让整体外观更整洁，弹性件的预紧力经过匹配调校，弹射物的初始射出速度控制在2m/s以内，射程维持在1.5-2m区间，兼顾玩耍趣味性与使用安全性。

两侧支撑臂顶部设置有同轴的铰接孔位，用于安装弹射摆臂的转轴，转轴与孔位采用间隙配合，摆臂转动过程中无卡滞，铰接位置的端面设置有0.5mm的轴向间隙，避免长期转动磨损后出现摆臂卡涩问题。锁止机构采用卡扣式设计，摆臂下压至蓄力位置时卡扣自动卡合定位，触发按压时卡扣快速脱开，摆臂在弹性件拉力作用下快速回转，到达限位位置时将弹射物抛出，摆臂的回转限位点设置在支撑臂内侧，采用硬接触限位，限位位置经过角度调校，保证弹射物的射出角度为30度左右，获得最优的抛射轨迹。整个结构的零件数量控制在10件以内，除弹性件与转轴外，其余结构件均可采用一体化注塑成型，装配时仅需完成转轴穿装、弹性件挂接两个步骤，生产装配效率较高，也便于后期的拆解维护。
