嵌入式MicroSD存储卡卡座结构设计

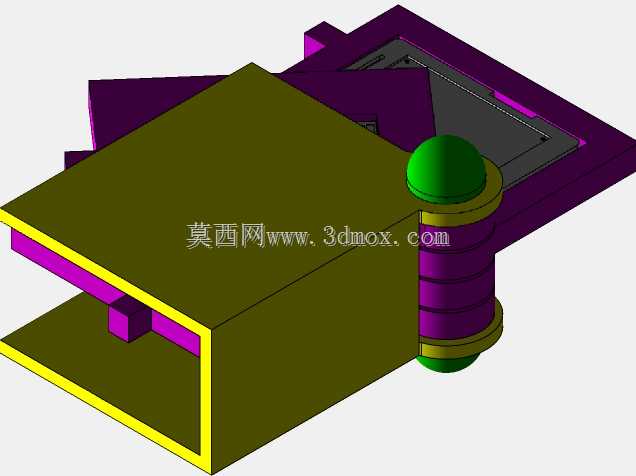

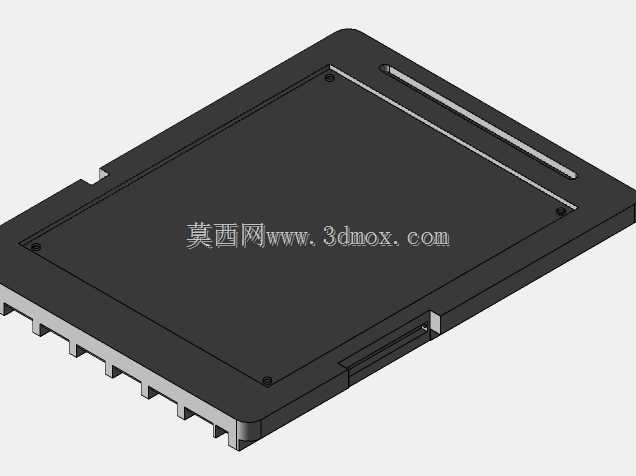

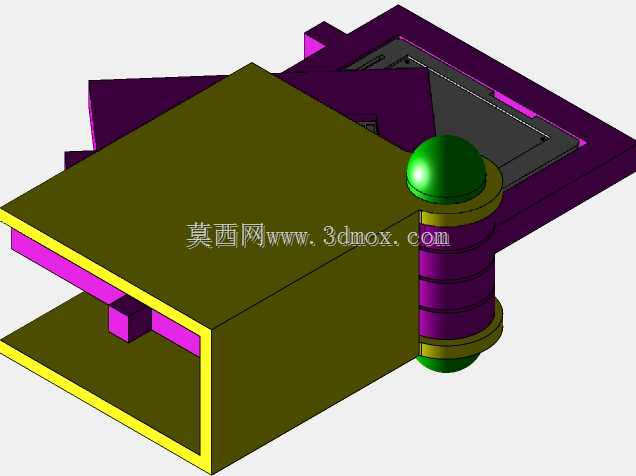

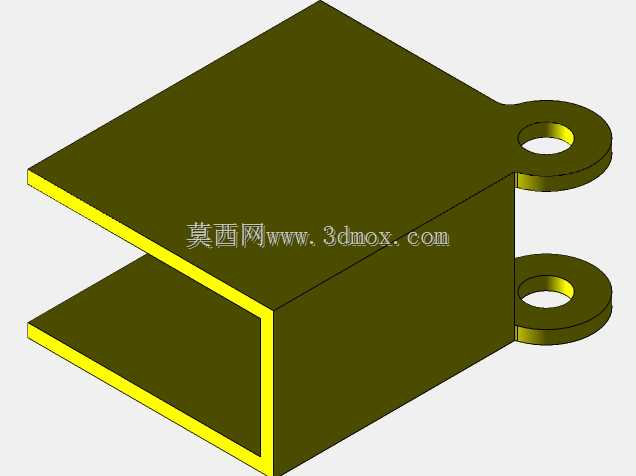

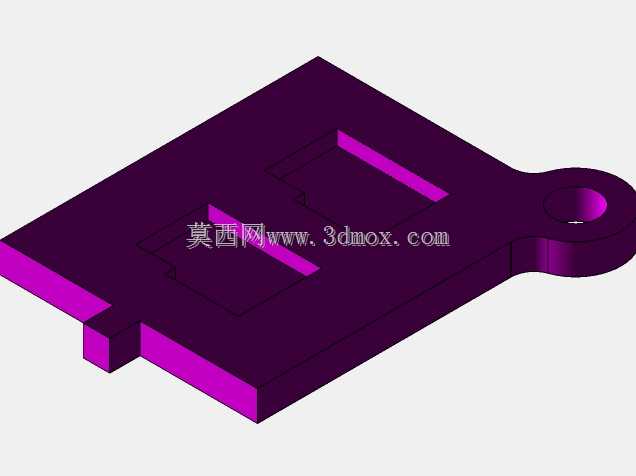

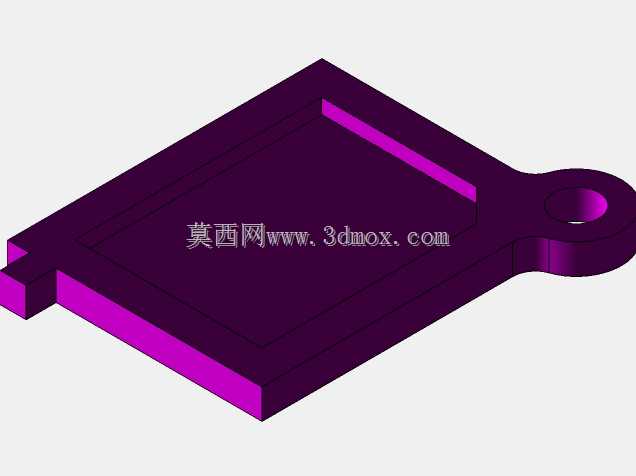

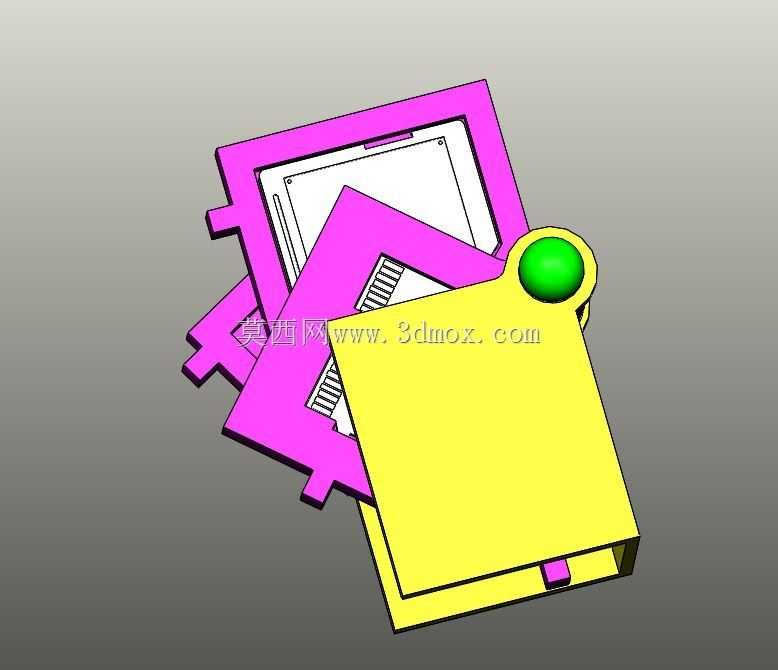

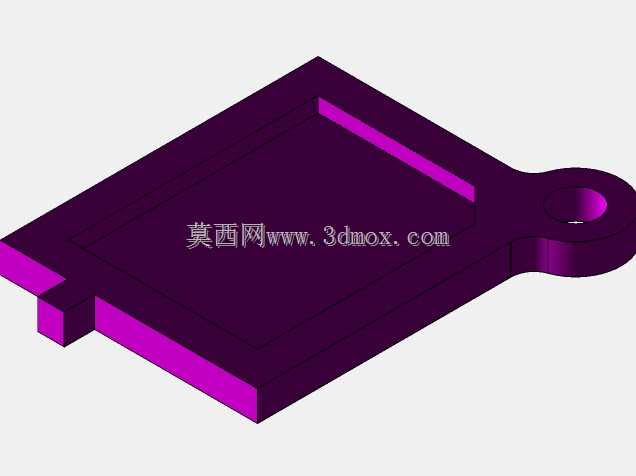

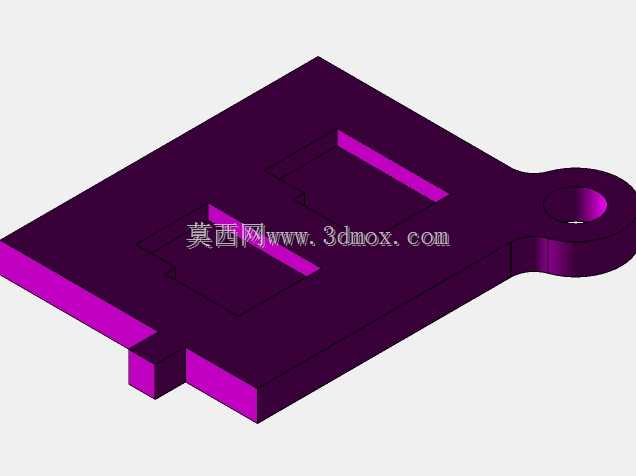

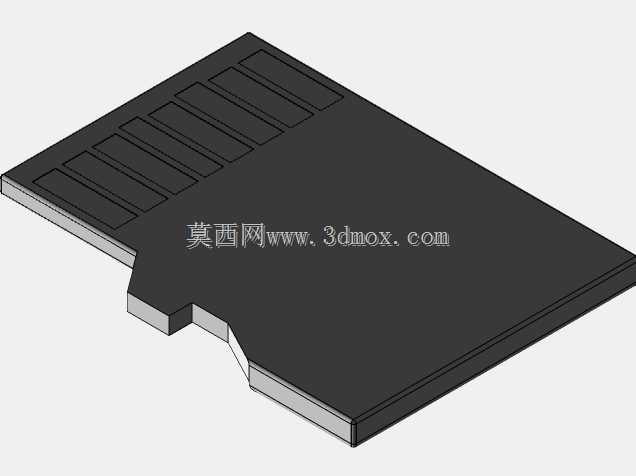

这款MicroSD存储卡卡座，是面向便携数码设备、工业控制终端、嵌入式采集模块等场景设计的板载存储接插件结构，日常在手持检测设备、车载影音终端、物联网采集节点这类需要扩展本地存储的硬件上随处可见，核心作用是为MicroSD规格的闪存卡提供稳定的物理固定与可靠的接触承载，避免设备在移动、振动工况下出现存储卡松脱、接触不良导致的数据读写中断问题。从结构设计逻辑来看，整体采用嵌套式分层架构，外层框架做了带定位凸耳的安装边，凸耳上预留的安装位可直接匹配PCB板上的标准焊盘定位孔，安装时不需要额外设计定制固定结构，能直接适配行业通用的SMT贴装工艺公差，安装边界控制在常规MicroSD卡座的通用尺寸区间内，可直接替换同规格的市面通用卡座，不需要调整主板的布局走线。卡座的卡合结构采用弹片式预紧设计，卡片插入后侧边的限位凸台会卡住存储卡的侧边缺口，配合底部的弹性托片提供持续的预紧压力，保证存储卡金手指与卡座触点的接触压力稳定，即使设备承受10-2000Hz的随机振动工况，也不会出现接触瞬断的问题。弹出结构做了简化的推弹式设计，不需要额外的复杂杠杆机构，按压存储卡尾部即可触发解锁弹出，操作行程控制在3mm以内，避免弹出时卡体飞出掉落。卡座的外形做了防呆设计，不对称的入口轮廓能从物理上避免存储卡反插、错插，哪怕是盲操作也能顺利将卡插入到位，不会因为插卡方向错误损坏卡体金手指或者卡座内部的接触弹片。上层的护盖结构做了镂空处理，一方面可以减少整体的用料重量，另一方面在生产环节可以直接通过镂空位置观察触点的焊接状态，不需要额外拆卸护盖就能完成AOI光学检测，提升生产环节的检测效率。卡座的所有棱边都做了0.1mm的圆角倒钝处理，避免生产组装过程中锐边划伤操作人员，也防止插卡过程中锐边刮花存储卡的外壳涂层。考虑到部分工业场景的宽温使用需求，结构的壁厚做了均匀化处理，整体壁厚控制在0.8mm，在高温回流焊过程中不会因为壁厚不均出现翘曲变形，保证焊接后的平整度满足贴装精度要求。卡座的入口处做了15度的导向倒角，插卡时即使存在0.5mm以内的位置偏差，也能顺着倒角滑入卡槽内部，降低用户插卡时的对位难度，减少暴力插卡导致的结构损坏概率。
