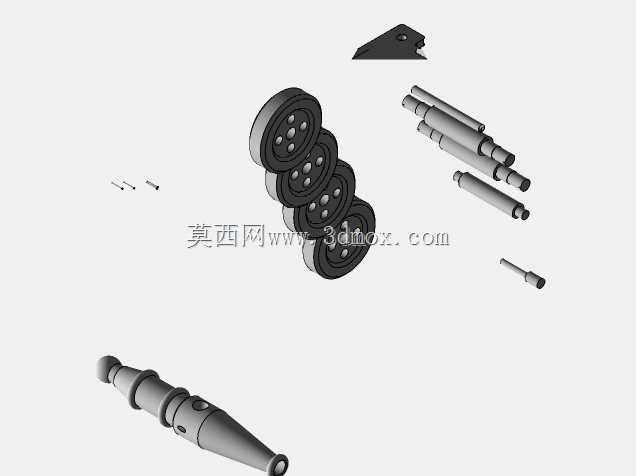

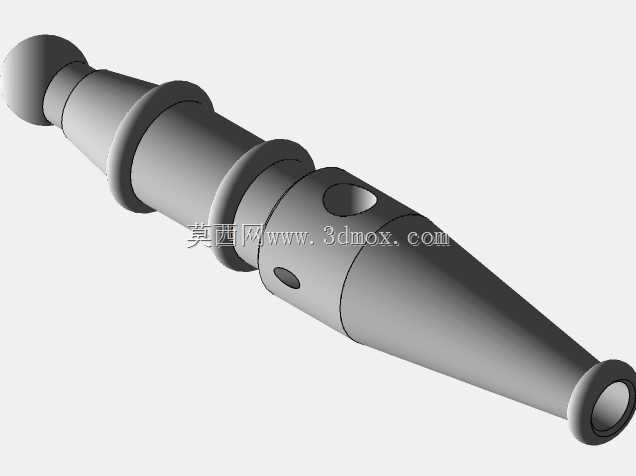

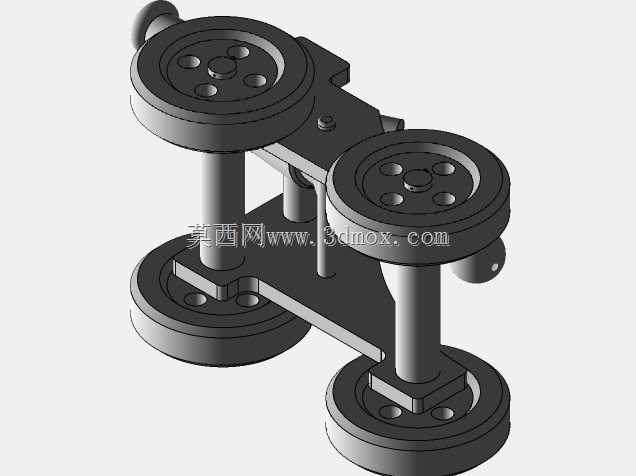

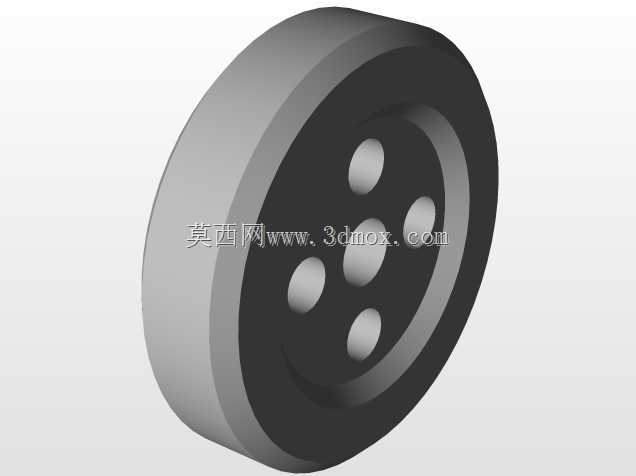

等截面实心圆柱直杆机械构件

这类等截面实心圆柱直杆是机械结构里应用极广的基础构件，在输送线的辊道支撑、小型设备的传动轴系、工装夹具的定位导柱、液压设备的推杆组件里都能见到它的身影，不同场景下对杆的表面粗糙度、同轴度、直线度公差要求差异极大，做结构设计时不能一概而论。做这类杆件的三维建模时，首先要明确安装边界：两端的配合段如果是穿入轴承内圈，就要按照基孔制配合要求预留公差带，轴肩位置要做退刀槽或者圆角过渡，避免应力集中导致长期交变载荷下断裂；如果是作为导向杆使用，表面要做硬化处理，建模时要标注清楚表面处理的区域范围，和滑动衬套配合的段要保证圆柱度误差控制在合理区间，避免运动卡滞。从功能特性来说，实心圆柱杆相比空心管拥有更好的抗扭、抗弯性能，在载荷较大、安装空间受限的场景下优势明显，比如小型冲压设备的顶杆、手动压力机的压杆，都需要这类实心结构来承受瞬时冲击载荷，不会出现管壁失稳变形的问题。设计时要先核算受力工况：如果是传递扭矩的传动轴，要根据传递功率、转速计算最小轴径，预留键槽或者扁位的安装空间，键槽的位置要避开应力集中的轴肩区域；如果是作为支撑立柱使用，要根据支撑重量、悬臂长度计算压杆稳定性，长径比过大的杆件要在中间增加支撑衬套，避免运行时出现共振晃动。实际建模过程中，不要只做一个简单的拉伸圆柱就结束，要把两端的倒角、配合段的公差标注、表面粗糙度要求都在模型特征里体现，后续出工程图时可以直接调用特征参数，减少重复工作量。安装时要注意，杆件的轴向固定方式要根据载荷方向选择，受轴向力的场景要在轴端加工螺纹孔用端盖固定，仅受径向载荷的场景可以用卡簧或者紧定螺钉定位，避免运行过程中杆件窜动影响设备精度。很多新手设计这类杆件时容易忽略圆角过渡，在轴径变化的位置直接做直角台阶，实际加工时应力集中系数会陡增，设备运行一段时间后就会在台阶位置出现疲劳裂纹，这点在建模阶段就要提前规避，按照载荷大小设置合理的圆角半径，同时要考虑加工时的刀具可达性，不要设计出无法加工的内圆角结构。
