塑料注射成型咽口水碗结构设计

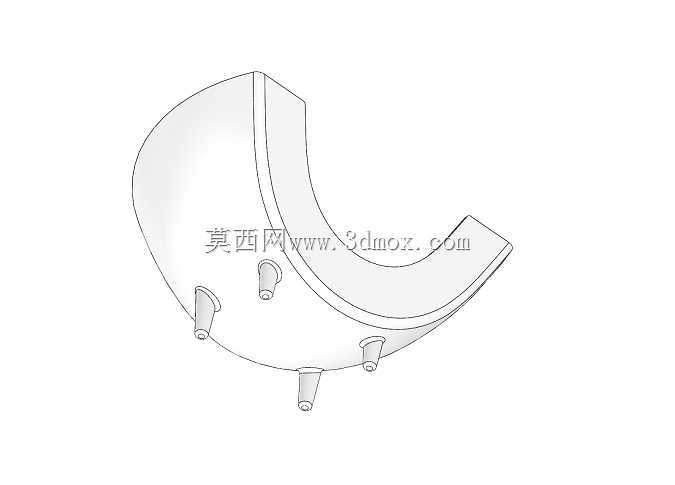

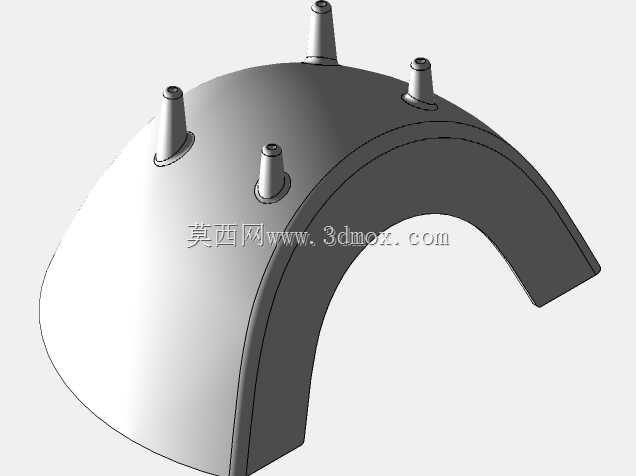

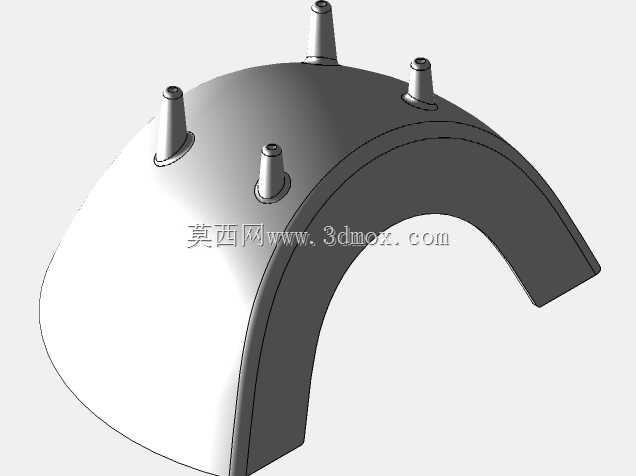

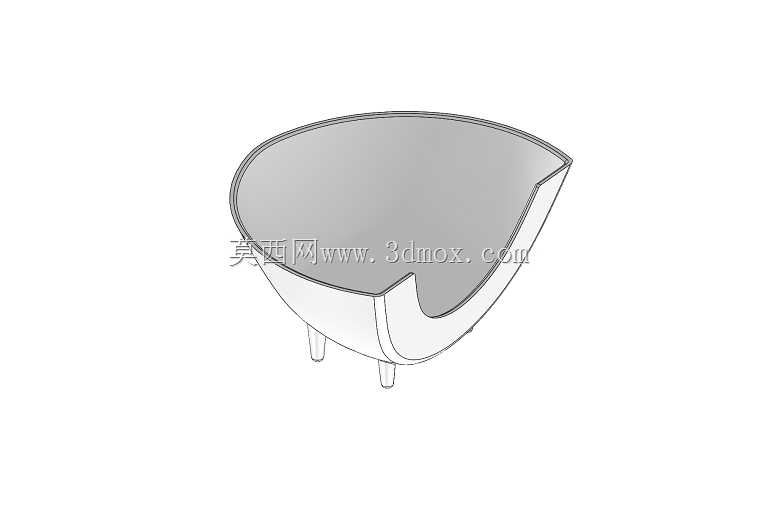

这款咽口水碗采用塑料注射工艺成型，日常多应用于临床护理、卧床人员进食辅助场景，也可作为行动不便人群的日常饮水、接漱口水的专用器具，能有效避免使用者在吞咽功能受限时发生呛咳、液体外洒的问题，在老年护理院、康复科病房、居家失能人员照护场景中使用率较高。从结构设计层面来看，整体采用不对称的弧面收口造型，碗口边缘做了贴合人体下颌曲线的异形切边处理，使用时可以紧密贴合使用者的下巴轮廓，无需使用者大幅抬头就能完成饮水、接漱口水的动作，降低颈部活动受限人群的使用难度。碗身采用渐变壁厚设计，靠近碗口的位置壁厚控制在1.8mm，既保证边缘接触皮肤时的触感柔和，也能避免壁厚过大导致注塑冷却时出现缩痕缺陷；碗底位置壁厚增加到2.5mm，搭配三个均匀分布的圆柱形支脚，支脚高度统一为8mm，放置在平面上时可以形成稳定的三点支撑，即使受到轻微碰撞也不容易倾洒，支脚底部做了0.3mm的圆角过渡，不会刮伤接触的桌面或床台面。设计过程中充分考虑注塑成型的工艺要求，整体拔模斜度设置为1.5°，所有转角位置都做了R0.5以上的圆角过渡，避免应力集中导致的部件开裂，同时也能减少注塑时的熔体流动阻力，降低填充不满、熔接痕明显的缺陷概率。碗体内腔做了光滑的圆弧过渡，没有死角结构，日常使用后清洗十分方便，不会残留污渍滋生细菌。外形尺寸方面，整体最大长度为120mm，最大宽度为95mm，碗身总高度为65mm，容量约为180ml，刚好满足单次漱口或少量饮水的容量需求，不会因为容量过大导致整体重量增加，握持或者放置时的负担更小。安装边界上，这款产品不需要额外的固定结构，三个支脚的外接圆直径为70mm，只要放置平面的平整区域直径大于80mm即可稳定放置，适配绝大多数的床头柜、餐桌、护理床餐桌板的使用场景。碗身外侧没有多余的凸起结构，堆叠存放时可以嵌套叠放，仓储和运输过程中能大幅节省空间，降低物流周转的成本。材质选用食品级PP塑料时，还可以耐受100℃的高温消毒，重复使用也不会释放有害物质，符合日常护理器具的卫生要求。
