壁挂式腰形筒状卡扣安装固定座结构

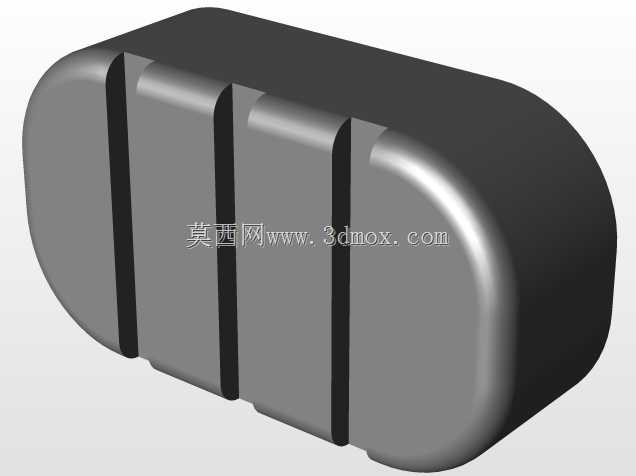

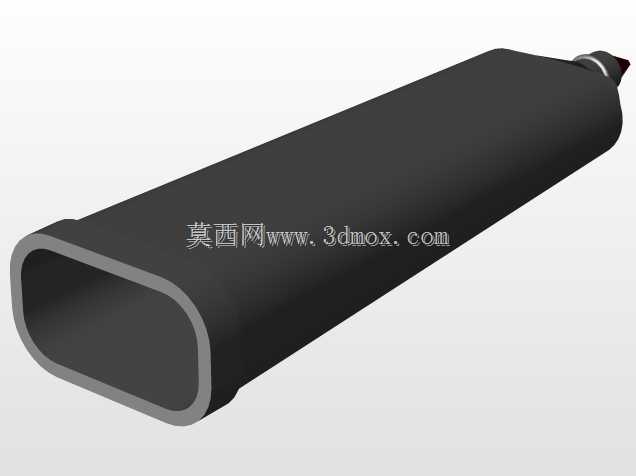

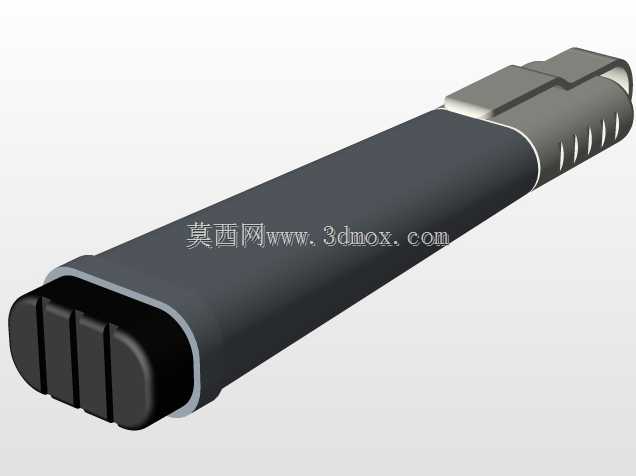

这款腰形截面的筒状固定构件，日常多配套在小型手持设备、便携检测仪器或者户外随身装具的挂载场景里，核心作用是给柱状、腰形截面的配套主体提供稳定的壁挂或绑带式固定支撑，避免配套设备在移动、挂载过程中出现滑脱、晃动的问题。从结构设计逻辑来看，主体腔体采用腰形截面而非正圆形，本质是为了匹配对应截面的配套件，防止配套件装入后出现周向转动，相比圆形套筒的固定形式，腰形腔体不需要额外增加防转筋位就能实现周向限位，能减少配套件装入时的对位步骤，提升拆装效率。腔体侧壁开设的多道等距横向槽，一方面是为了调整腔体的抱紧弹性，当配套件外径存在小幅公差波动时，槽位预留的变形空间能让筒壁产生适度形变，既保证装入时的顺畅度，又能在装入后依靠材料自身回弹力抱紧配套件，避免出现旷量；另一方面这些槽位也能起到排水、排尘的作用，在户外使用场景下，进入腔体的雨水、沙尘可以顺着槽位直接排出，不会在腔体底部堆积造成配套件腐蚀或者卡滞。构件上下延伸出的两个片状卡扣挂耳，是整个结构的安装核心，挂耳与筒身主体采用圆弧过渡连接，避免应力集中导致挂耳断裂，挂耳的伸出长度经过适配，既可以卡入壁挂板的对应卡槽实现免螺丝快装，也可以穿过织带、绑带实现随身挂载，适配多种安装场景。设计时需要重点把控安装边界尺寸：筒身的内腔深度要匹配配套件的插入长度，保证配套件插入后有足够的接触面积提供抱紧力，避免插入过浅导致受力后脱出；两个挂耳的间距要匹配通用壁挂板的卡槽间距或者常用织带的宽度，挂耳的厚度要兼顾结构强度和卡入时的形变需求，过厚会导致卡装阻力过大拆装困难，过薄则会在长期受力后出现塑性变形失去固定能力。筒身底部的半圆弧收口结构，能对配套件的插入深度做硬限位，避免配套件过度插入顶坏腔体底部，同时收口处的圆角处理也能避免装入时刮伤配套件的表面涂层。整个构件采用一体化注塑成型的结构思路，没有额外的拼接部件，能减少装配工序，降低批量生产的成本，同时一体化结构也不存在拼接缝隙，长期使用不会出现缝隙积灰、连接松动的问题。在实际选型适配时，需要注意腔体的实际内廓尺寸要和配套件的外形尺寸保留0.1-0.2mm的过盈量，依靠侧壁槽位的变形量来抵消过盈带来的装配阻力，保证抱紧力的同时不会出现装配困难的问题；挂耳的卡扣位置要做圆角导正，方便安装时快速对位卡入，减少现场安装的调整时间。
