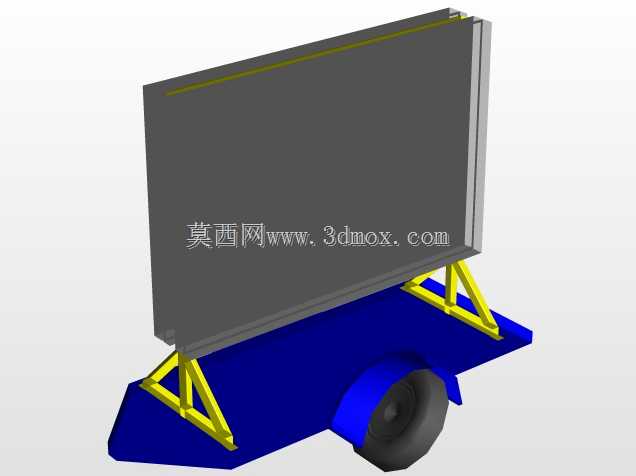

带显示屏支撑的单轮移动拖载装置结构

这款轮式拖载装置主要面向户外临时信息公示、流动宣传、作业现场警示提示类场景设计，核心是解决立式显示屏的快速转场与落地固定需求，区别于常规固定安装的显示屏支架，整套结构将载具底盘与屏体支撑做了一体化整合，不需要额外配套运输架与现场拼装工序。从结构设计逻辑来看，底盘采用低重心平板构型，单轮布置在底盘中部靠前位置，拖行时轮组承担主要载荷，后端预留拖挂连接点位，可适配小型牵引设备或者人工拖行操作，驻停时底盘后端的两个支撑脚直接接触地面，配合前部轮组形成三点稳定支撑，不需要额外加装支腿调平结构，在平整硬化路面上的驻停稳定性完全满足户外抗风等级要求。屏体支撑部分采用三角桁架式支架，左右对称布置在屏体底部两侧，支架下端与底盘平板通过螺栓组刚性连接，上端通过压块结构卡紧显示屏底部边框，支架的斜向撑杆角度经过受力校核，可抵消户外侧风带来的侧向倾覆力矩，同时避免支架结构遮挡屏体显示区域。设计过程中重点考虑了安装边界问题，屏体安装位的预留尺寸适配常规大尺寸户外立式显示屏的底部安装孔距，支架上预留的长条形调节孔可兼容一定范围内的屏体宽度偏差，不需要针对不同尺寸屏体重新加工支架；底盘的离地间隙控制在150毫米左右，既可以适应园区、施工便道等非铺装路面的通行需求，也不会因为底盘过高导致整体重心上抬影响稳定性。整套结构的受力路径非常清晰，屏体的垂直载荷通过两侧三角支架直接传递到底盘主梁，风载带来的水平载荷通过支架斜撑分解为垂直方向的分力与底盘方向的水平分力，最终由底盘自重与轮组、支撑脚的摩擦力抵消，不需要额外增加配重块就可以满足常规户外使用的载荷要求。在实际应用中，这类装置常被用于道路施工临时警示、社区流动宣传、展会临时导览、厂区作业点位信息公示等场景，转场时只需要将拖挂点连接到牵引设备上即可整体移动，不需要拆解屏体与支架，到达点位后直接放下后端支撑就可以投入使用，相比传统的固定屏加临时运输架的方案，转场效率提升60%以上，同时也避免了反复拆装屏体带来的接线松动、边框磕碰等问题。结构细节上，底盘平板采用折弯成型的钢板焊接结构，主梁沿底盘纵向布置，轮组安装位做了局部加强处理，避免长期拖行过程中出现焊缝开裂问题；三角支架采用标准型材焊接成型，焊接位置做了倒角处理避免应力集中，与屏体接触的位置加装了橡胶缓冲垫，既可以防止硬接触刮花屏体边框，也能抵消拖行过程中路面颠簸带来的振动，避免屏体内部电子元件受振动损坏。
