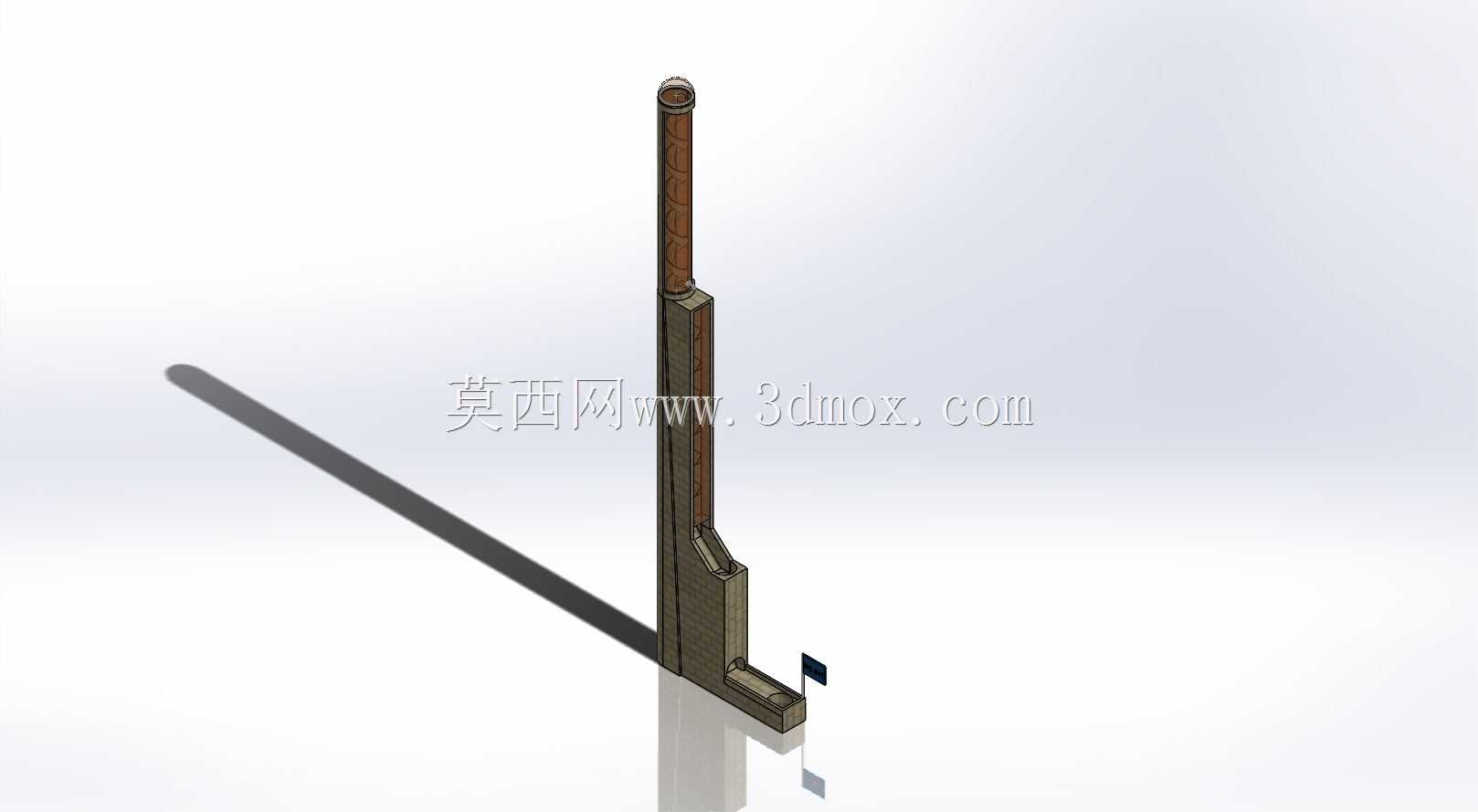

长条立式带侧支槽硬质构件结构设计

该构件在小型桌面游乐装置、拼装类玩具的传动支撑环节中应用较多，日常多作为抬升、导向类功能的承载结构使用，能够在有限的安装空间内完成长行程的滑动支撑动作，避免小尺寸装置内传动路径出现偏移卡滞。从结构设计逻辑来看，整体采用长直杆身搭配底部侧置支槽的布局，杆身主体为等截面矩形长条，上端做收窄的圆柱端头处理，方便与配套的滑动套、限位帽进行装配，杆身表面预留均匀的摩擦纹理，既可以提升装配时的抱紧力，也能在长期往复滑动过程中减少接触面的打滑概率。底部的侧支槽为垂直于杆身方向延伸的凹槽结构，槽体内腔做圆角过渡处理，能够与配套的拨块、传动销形成稳定的卡合配合，当杆身做上下往复动作时，侧支槽可以将动力传递给相邻的联动构件，完成多部件的同步动作输出。设计过程中重点考量了安装边界的适配性，整体构件的总长度控制在小型装置的竖向安装空间范围内，侧支槽的外伸长度不超过装置内部的横向预留间隙，安装时仅需将杆身穿入预设的导向孔位，底部侧支槽对准传动销位置即可完成装配，不需要额外设计复杂的固定结构，能够有效降低小型装置的整体装配难度。构件的壁厚设计遵循等强度原则，杆身主体壁厚保持均匀，底部与侧支槽衔接的位置做局部加厚处理，避免往复动作过程中应力集中导致的结构断裂，杆身与侧支槽的衔接处采用圆弧过渡，既能够减少注塑成型时的缩痕缺陷，也能提升结构的抗冲击性能，在装置受到意外磕碰时不会从衔接位置发生断裂。实际应用中，该构件的滑动行程与杆身有效长度匹配，上端圆柱端头的直径略小于杆身截面尺寸，能够在滑动到上限位时与导向孔端面形成自然限位，不需要额外加装限位挡块，进一步简化了整体装置的结构组成。
