活塞环配套液压阀组结构

项目分类:3D模型 发布时间:2021-10-07 ID:300895
  • 活塞环配套液压阀组结构

本次呈现的阀组结构,是液压系统中与活塞环执行单元配套的核心控制部件,常见于中小型液压站、机床液压夹紧回路、工装夹具驱动回路这类对安装空间有严格限制的应用场景。从结构设计来看,整体采用方块式集成油路布局,摒弃了传统管式连接的零散管路设计,将通油孔道直接加工在阀块本体内部,大幅减少了外接管路的接头数量,从根源上降低了管路泄漏的概率,同时也压缩了整个控制单元的安装占用空间,适配设备内部紧凑的安装边界。

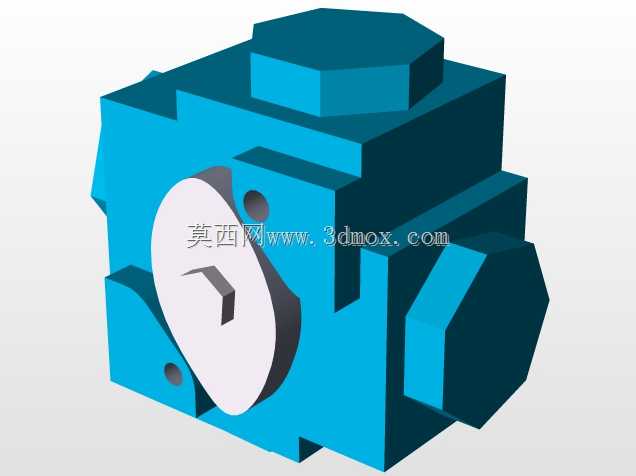

外形上阀块主体采用近似方形的切削结构,各面均加工有标准的阀件安装面,顶部的八角形凸台为溢流阀的安装定位座,侧面的圆形凸台分别对应进出油口与执行元件的连接口,正面的圆形端盖为内置单向阀的检修口,无需拆解整个阀块即可完成内部阀芯的检查与更换,日常维护的操作空间预留充足。设计阶段优先考虑了油路的流道平顺性,内部孔道转弯处均做了圆弧过渡处理,避免液压油在流道内产生紊流与压力损失,在额定16MPa的工作压力下,可保证各油路的压力损失控制在0.2MPa以内,满足活塞环类执行元件的动作响应速度要求。

安装边界方面,阀块底部预留了四个标准安装螺纹孔,孔位间距符合通用液压阀组的安装尺寸规范,可直接固定在设备的安装面板或液压站的油箱盖板上,各外接油口的螺纹规格统一采用公制细牙螺纹,搭配常规O型密封圈即可实现端面密封,无需额外加工密封槽,降低了现场安装的加工成本。实际使用中,该阀组可实现对活塞环执行元件的伸出、缩回、压力保持三个核心动作的控制,内置的阻尼孔可调节活塞环的动作速度,避免执行元件动作过快产生的机械冲击,延长密封件与活塞环的使用寿命。针对不同工况的适配需求,阀块的各安装面均预留了扩展接口,可根据实际回路需求叠加叠加式节流阀、减压阀等元件,无需重新加工阀块本体,具备较强的工况适配能力。建模过程中严格按照液压元件的安装尺寸规范进行配合公差设计,各安装面的平面度、螺纹孔的位置度均满足行业加工精度要求,可直接导出工程图用于生产加工,也可用于液压系统的装配干涉检查、动作模拟仿真,帮助设计人员在方案阶段提前排查管路干涉、安装空间不足等问题,缩短设备的研发调试周期。
