玩具电池仓替换盖板结构设计

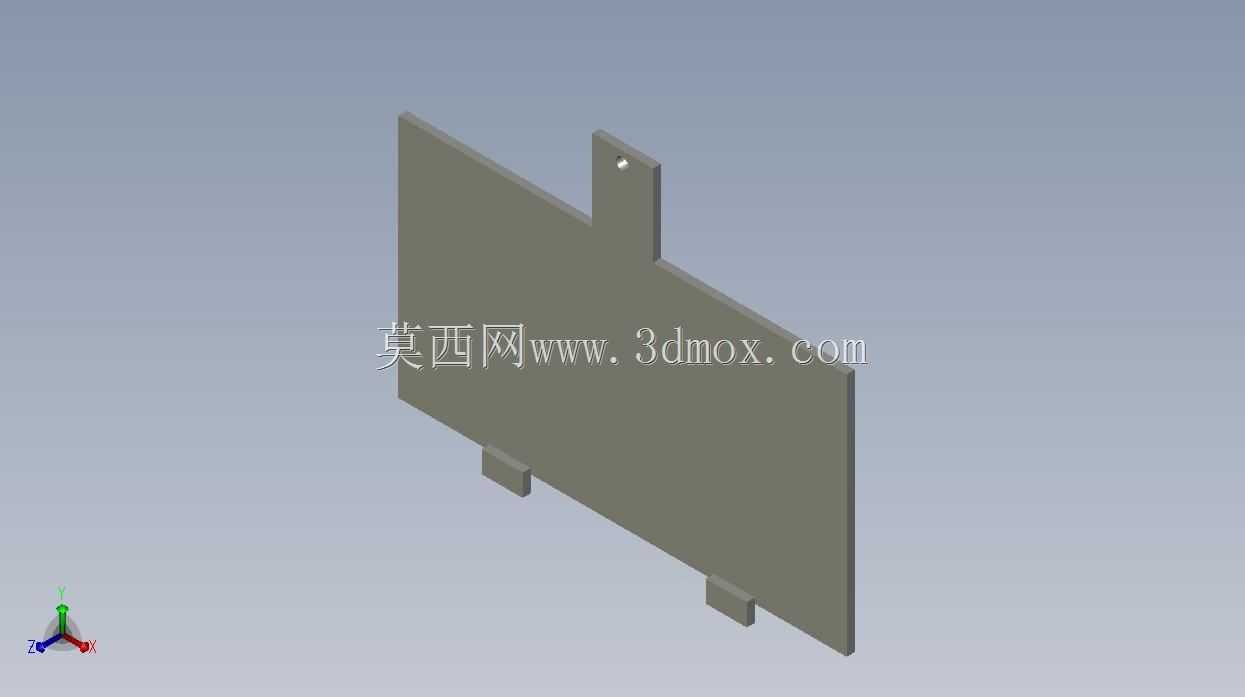

日常家用场景中，儿童玩具的电池仓盖板属于高频损耗部件，这类部件多采用薄型塑胶注塑成型，长期受插拔外力、跌落冲击、电池膨胀挤压影响，很容易出现卡扣断裂、定位柱脱落的问题，一旦损坏往往导致整台玩具无法正常固定电池，直接丧失使用功能，单独采购原厂配件的渠道极少，多数情况下用户只能选择报废整台玩具，造成不必要的浪费。这款替换盖板的设计完全匹配对应型号玩具的电池仓安装边界，整体采用平板式主体结构，厚度控制在与原厂件一致的1.2mm，保证装入后不会与仓内的电池组产生空间干涉，同时不会突出玩具外壳表面破坏原有外观一致性。盖板上端设置带安装孔的定位凸耳，对应电池仓上端的固定柱位，安装时可先将凸耳卡入定位槽完成初步对位，避免安装过程中盖板偏移；下端设置两个对称分布的卡扣凸块，卡扣的倒扣角度设计为15度，既保证装入后能牢牢卡入电池仓的卡槽内，不会因玩具晃动、跌落出现松脱，又能在需要更换电池时，用普通一字螺丝刀轻撬即可顺利开启，不会因为卡扣过紧导致拆卸时断裂。设计过程中充分考虑了家用3D打印的成型特性，所有转角位置都做了R0.5的圆角过渡，没有尖锐的直角结构，既避免打印过程中出现应力集中导致的部件翘曲，也能消除使用过程中的锐边划伤风险。整个盖板的安装不需要额外的紧固件，完全依靠自身的定位结构和卡扣实现与电池仓的可靠连接，普通用户不需要专业工具就能完成更换操作，安装后盖板与电池仓周边的配合间隙控制在0.2mm以内，既不会出现松动晃荡的问题，也不会因为间隙过小导致装配卡滞。这类替换件的设计核心是完全复刻原有部件的安装接口尺寸，不需要对玩具本体做任何修改就能直接替换损坏的原厂件，能大幅延长玩具的整体使用寿命，减少电子废弃物的产生，同时也为同类小尺寸塑胶损耗件的替换设计提供了可参考的结构思路，针对不同型号的玩具电池仓，只需要调整定位凸耳的位置、卡扣的间距和主体外形尺寸，就能快速适配不同的安装需求。
