带法兰安装结构的工装油缸结构设计

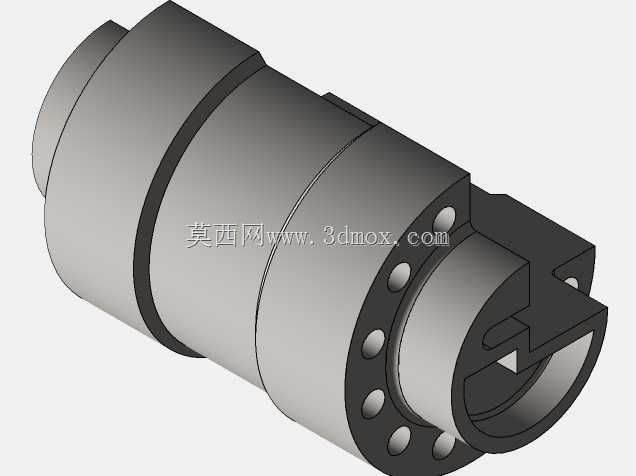

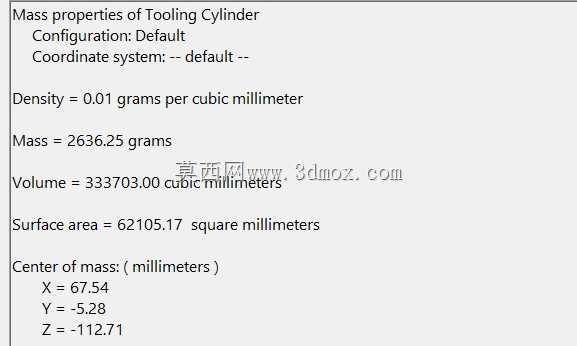

这款带前端法兰安装结构的工装油缸，主要应用在自动化产线的工装夹具工位、专用机床的工件夹紧单元、焊接工装的定位压紧模块中，作为液压系统的末端执行元件，依靠液压力输出直线推拉力，完成工件的定位、夹紧、顶出、支撑这类工装动作，相比气动执行件，它的输出力更大，动作更平稳，在重载工装、切削加工工装这类需要大夹紧力、抗振动的场景中适配性更强。从结构设计来看，这款油缸采用了缸筒与前端法兰一体化的布局思路，前端法兰上均匀布置了一圈安装通孔，安装时可以直接通过螺栓将油缸整体固定在工装基板上，安装面贴合度好，能承受油缸动作时的径向反作用力，避免长期使用后出现安装松动的问题；缸体外侧设计了多道环形凸台结构，一方面可以增强缸筒的结构刚性，降低高压油作用下缸筒的形变率，另一方面也可以作为外置行程检测开关的安装基准，方便用户根据实际工位需求加装磁感应开关，实现活塞行程位置的信号反馈。油缸的活塞杆端做了开槽式连接结构，不需要额外加装连接接头，就可以直接和工装压头、推块这类执行部件对接，减少了中间连接环节的累计间隙，提升动作的响应精度。从安装边界来看，这款油缸的整体外形为阶梯轴式布局，最大外径位于前端法兰位置，缸体主体部分外径小于法兰外径，安装时可以从工装基板的安装孔后侧穿入，法兰面贴合基板正面完成固定，不需要在工装板后侧预留过大的操作空间，适配工装板厚度在15-30mm区间的安装场景；活塞杆伸出端的开槽为对称式结构，连接销孔的同轴度公差控制在0.02mm以内，保证活塞杆动作时不会出现偏载，延长密封件的使用寿命。在油路设计上，油口布置在缸体侧方的法兰端面上，不会和周边的工装结构产生干涉，进回油通道的通径匹配常规的液压系统流量参数，不需要额外定制非标油路接头。实际选型使用时，需要注意油缸的额定工作压力匹配工装液压站的输出压力，安装时保证活塞杆的动作方向和受力方向同轴，避免侧向力长期作用导致活塞杆拉伤、密封件漏油的问题，这款油缸的结构紧凑，安装方式便捷，非常适合集成在各类组合工装、专用夹具中，不需要额外设计复杂的安装支架，就能快速完成装配调试。
