双色分件六面骰子3D打印结构设计

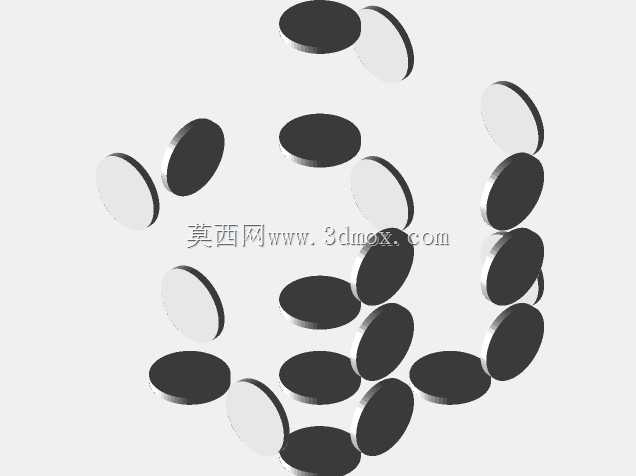

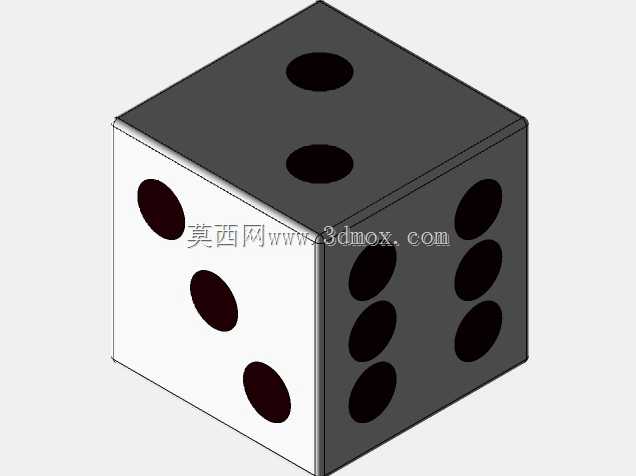

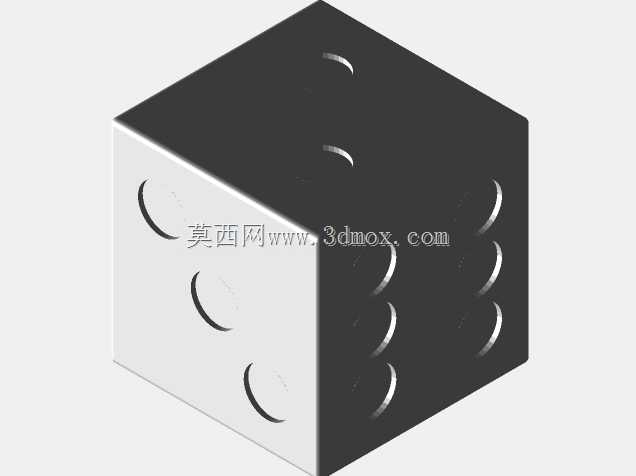

这款双色骰子的结构设计，核心是适配多挤出头FDM3D打印设备的一次成型需求，拆分出两个互相嵌合的独立实体，无需后续粘接工序就能实现黑白分色的外观效果，解决了传统单喷头打印双色件需要中途换料、色差明显、接缝错位的常见问题。从实际应用场景来看，这类分件结构的骰子既可以作为桌游配件用于日常棋牌娱乐，也能作为3D打印入门的结构验证样件，帮助从业者熟悉多材料打印的装配间隙设计逻辑。设计过程中，两个分件的配合面采用了无卡扣的直边嵌合结构，配合间隙控制在0.15mm，既保证打印完成后两个部件可以紧密贴合不会松脱，又不会因为间隙过小导致打印过程中出现材料粘连、无法拆分的问题。骰子的六个面严格遵循标准六面骰的点数布局，相对面点数之和为7，点数凹坑深度统一设置为1.2mm，凹坑边缘做了0.2mm的倒角处理，避免打印过程中出现凹坑边缘积瘤、点数模糊的问题，同时保证点数区域和骰子主体分属两个独立实体，打印时两个挤出头分别输送黑白两种耗材，一次走刀即可完成分色，省去了后处理涂色的工序。外形尺寸采用标准桌游骰子的16mm立方规格，六个面的平面度公差控制在0.1mm以内，保证投掷时落点稳定，不会因为面型歪斜出现某一面概率偏高的问题。分件的拆分面选择在骰子的中部分模位置，拆分线沿着三个相邻面的中线延伸，最大程度降低了分模线对外观完整性的影响，打印时无需添加额外支撑，两个实体分别摆放时都能实现自支撑打印，减少了支撑拆除的后处理工作量，也避免了支撑残留影响表面质感。在结构验证阶段，针对多喷头打印的坐标偏移问题，两个分件的配合边界做了0.1mm的容错偏移量，即使设备存在小幅的喷头定位误差，也能保证两个部件顺利装配，不会出现错位顶死的情况。点数凹坑的尺寸按照不同点数做了等比例缩放，单点直径4mm，两点、三点等多点位的凹坑直径统一为3.2mm，点位间距保持均匀，既符合大众对标准骰子的视觉认知，也避免了小尺寸凹坑打印时出现的堵头、填充不实问题。这类分件设计思路同样可以延伸到其他双色小配件的3D打印开发中，通过独立实体的拆分，降低多材料打印的工艺难度，提升成品的外观一致性。
