多级传动齿轮箱结构三维设计

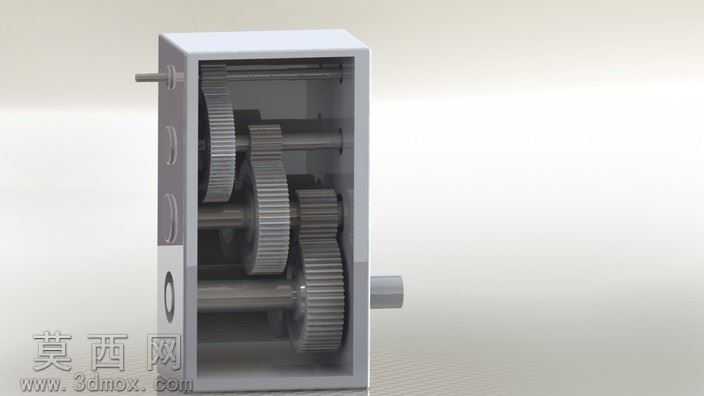

本作品为多级平行轴齿轮传动箱的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先依据齿轮传动的速比分配要求，确定各级传动齿轮的模数、齿数、齿宽参数，通过方程式驱动完成渐开线圆柱直齿轮的精确齿廓绘制，保证齿轮啮合的侧隙、重合度符合机械设计规范要求。建模过程中优先采用自顶向下的设计思路，先搭建整体传动的骨架布局，确定各输入输出轴、中间传动轴的中心距与轴向位置，再逐一完成轴类零件、齿轮零件、箱体壳体、轴承安装位、端盖定位结构的细节建模。箱体采用剖视展示结构，外壳为长方体封闭式铸造箱体结构，预留了输入轴、输出轴的伸出通孔，内壁设计有轴承安装凸台与轴系定位台阶，保证各传动轴的同轴度与支撑刚度，同时箱体侧壁预留了观察与装配的工艺结构，还原真实工业齿轮箱的装配逻辑。渲染阶段采用哑光金属材质模拟箱体的铸铁质感，齿轮与传动轴采用光亮合金钢材质，通过环境光遮蔽效果突出内部多级齿轮的啮合层次，清晰展示动力从输入轴进入后，经过四级圆柱齿轮逐级减速传动，最终从输出轴输出的完整传动路径。设计过程中充分考虑了齿轮箱的实际装配可行性，各齿轮之间预留合理的啮合间隙，轴肩定位尺寸与轴承安装位匹配，轴向固定结构符合机械设计的常规要求，整体结构紧凑，传动层级清晰，可用于机械原理教学演示、传动方案验证以及相关机械设备的传动系统选型参考，完整还原了定轴轮系减速齿轮箱的内部构造与传动逻辑，能够直观展示多级齿轮传动的速比变换过程与结构布局特点。
