双出杆式液压转向油缸三维结构设计

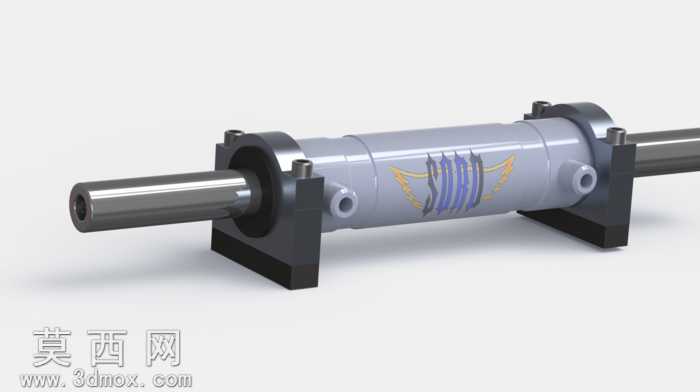

本作品为液压转向执行元件的三维参数化建模成果，采用SolidWorks平台完成全结构建模与真实感渲染，完整还原双出杆液压转向Ram的实体结构特征。建模过程遵循液压元件的实际加工装配逻辑，首先完成核心活塞杆的特征构建，采用高精度拉伸、倒角特征还原活塞杆两端的连接轴头结构，对杆身表面做镀铬质感的材质参数调校，还原金属活塞杆的高光、低粗糙度表面特性。随后完成缸筒主体的建模，对缸筒外壁的油口接口、定位凸台做精准的特征定位，缸筒表面采用哑光金属漆材质，搭配专属标识的纹理贴图，还原工业液压件的出厂外观质感。两端的端盖与安装支座采用独立零件建模后完成虚拟装配，端盖处的紧固螺栓采用标准件库调用的外六角螺栓模型，还原真实的螺栓连接结构，安装支座采用脚架式定位结构，对支座的安装孔、定位面做公差适配的特征处理，保证虚拟装配下无干涉问题。建模过程中对所有密封槽、配合轴径做等比例还原，虽然未拆分内部密封组件等细小零件，但外部装配结构完全符合液压转向油缸的实际尺寸比例，可用于液压系统原理演示、转向机构装配校核、教学演示等场景。渲染阶段采用工作室三点布光方案，主光源从侧上方投射打出缸体的结构明暗层次，辅助光源补光消除暗部死黑，环境光添加微弱的工业环境反射，让金属材质的反射质感更贴近真实工业产品的视觉效果，整体模型结构规整，特征清晰，无破面、错面等建模问题，装配关系符合液压元件的实际装配逻辑，能够直观展示液压转向Ram的外部结构、安装方式与外形特征，为液压系统的方案展示、结构认知提供直观的三维数字模型支撑。
