透明绿挂饰款香水瓶外观结构设计

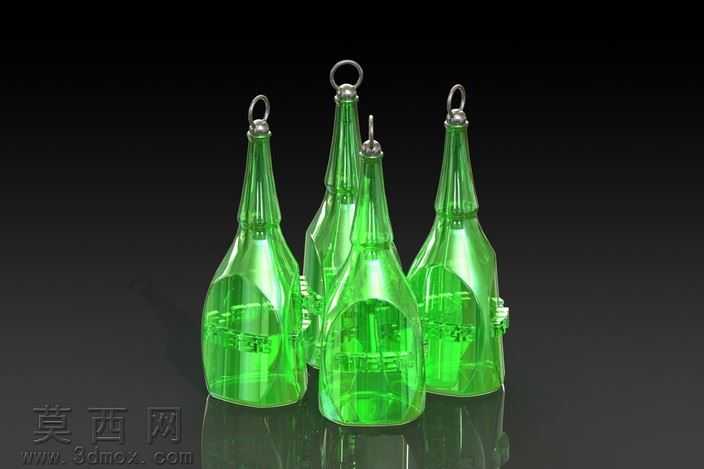

本款香水瓶三维设计采用SolidWorks完成全参数化建模，整体围绕便携挂饰的使用场景展开造型构思，建模阶段先通过草绘绘制瓶身的纵向轮廓曲线，以旋转凸台命令生成瓶身的基础回转体结构，再针对瓶身中下部的多面切割造型，通过拉伸切除、曲面剪裁的方式完成棱面修整，让瓶身既保留流畅的收腰曲线，又具备多棱面的光影折射效果，提升透明材质的视觉表现力。瓶口部分采用阶梯式轴段结构设计，分别适配密封内塞、金属固定箍、挂环三个装配部件，金属固定箍与瓶口采用过盈配合的尺寸设计，保证挂环连接后的结构强度，挂环采用闭合圆环建模，边缘做倒圆角处理避免使用时的剐蹭问题，整体装配关系完全匹配实际生产的装配逻辑。材质渲染阶段，瓶身主体设置为高透绿色玻璃材质，调整材质的折射度、粗糙度与透光参数，还原绿色玻璃通透莹润的质感，在光线照射下能够呈现出自然的光影透射与棱面反光效果，瓶口的金属箍与挂环设置为哑光金属材质，通过金属与玻璃的材质对比，提升整体造型的精致感。建模过程中对瓶身的壁厚做了均匀化处理，保证容器内部的储液空间规整，同时避免壁厚不均导致的渲染失真与生产工艺缺陷，瓶身底部做加厚平底设计，保证放置时的平稳性，所有棱边均做0.2mm的微小倒圆角处理，既符合玻璃制品的生产工艺要求，也避免尖锐棱边带来的使用安全问题。整体设计兼顾了装饰性与实用性，既可以作为盛装香水的容器，也可以作为挂饰使用，多棱面的瓶身设计在光线照射下能够呈现出丰富的光影变化，通透的绿色玻璃材质传递出清新精致的视觉感受，挂环结构的加入拓展了产品的使用场景，整体结构尺寸紧凑，造型流畅统一，完整还原了设计构思中的外观效果与结构功能。
