高旁路涡扇发动机叶片组结构设计

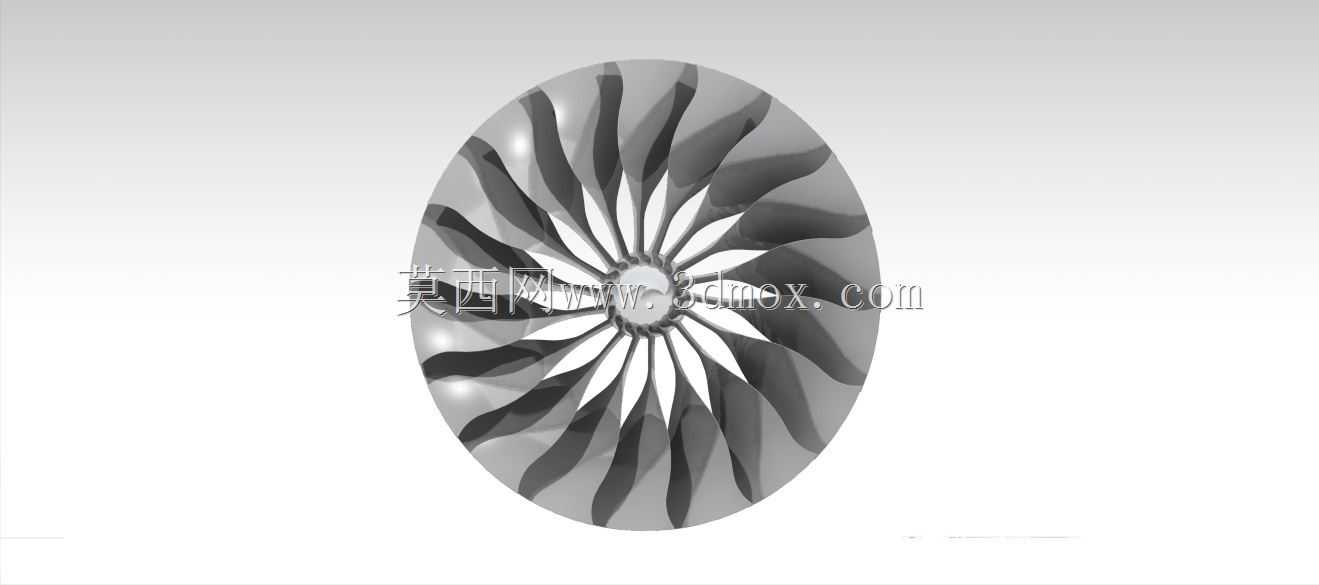

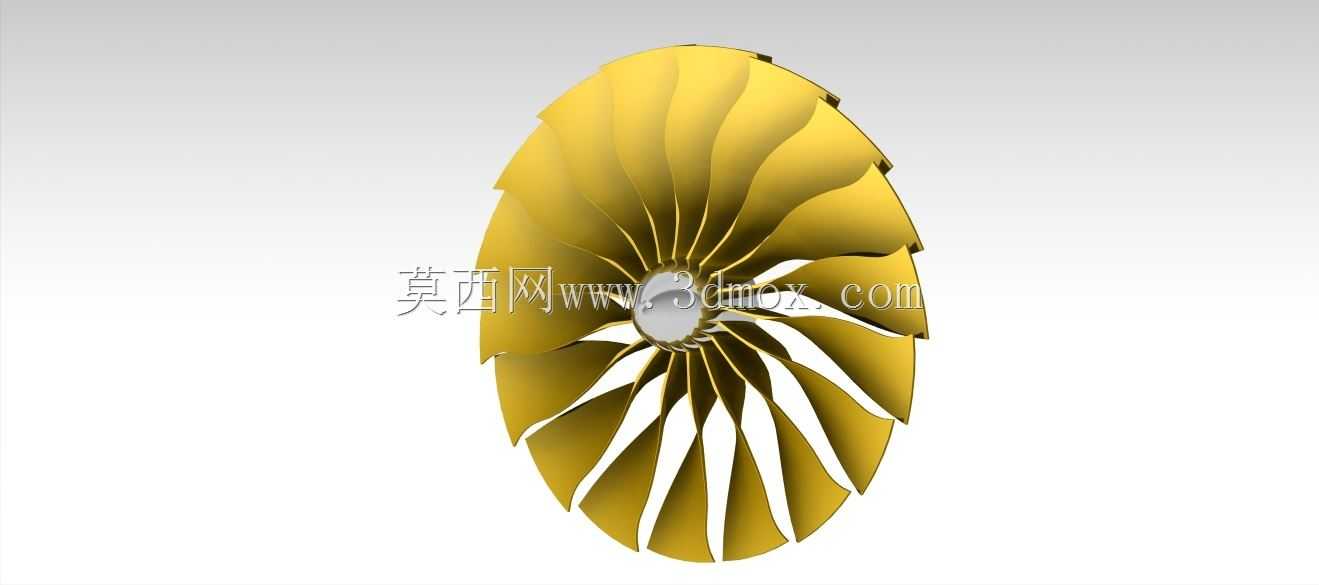

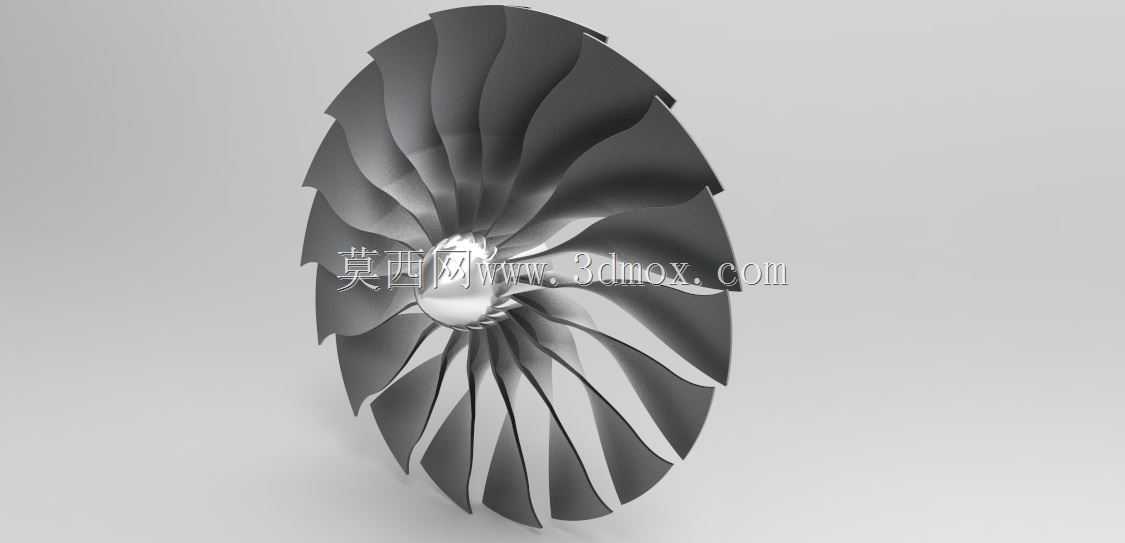

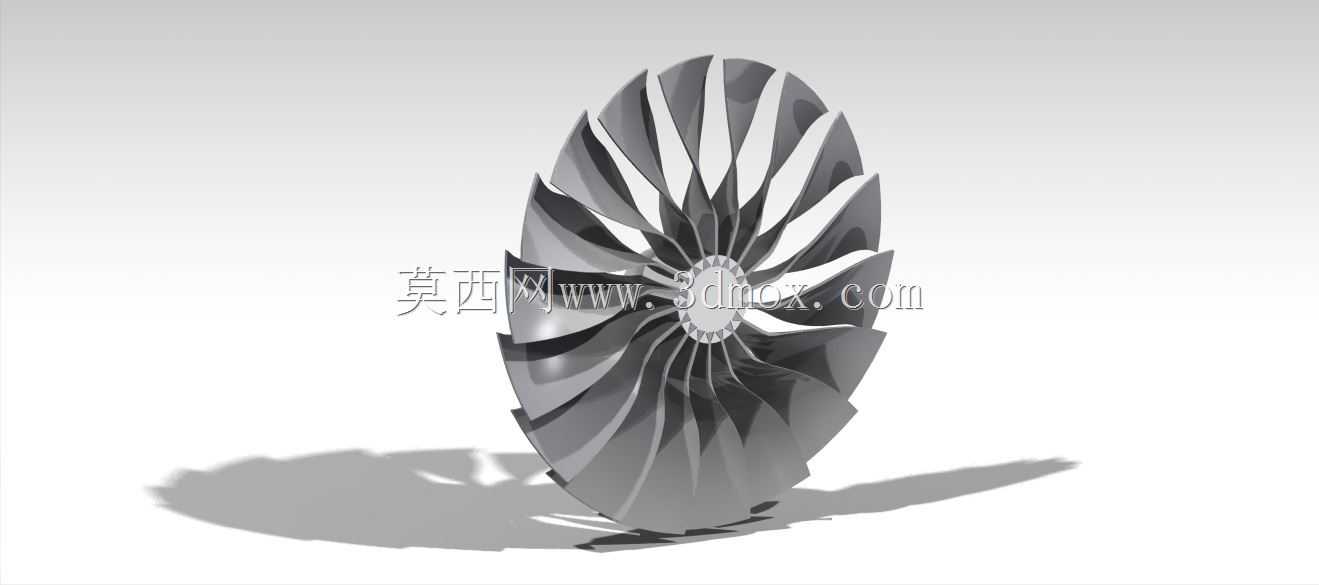

高旁路涡扇发动机的风扇叶片组是大涵道比航空动力装置的核心做功部件，主要承担外涵道气流增压、推力输出的核心功能，在民航干线客机、大型军用运输机的动力系统中应用广泛，这类叶片的设计直接决定了发动机的推进效率、燃油消耗率与运行噪声水平。从实际工况来看，该叶片组工作时需要同时承受高速旋转带来的离心载荷、进气道气流畸变带来的交变冲击载荷，以及高低空温差带来的热应力，因此在结构设计阶段，首先要完成叶型的气动优化，每一片叶片的翼型截面沿叶高方向呈现连续的扭转变化，从叶根到叶顶的弦长、安装角、厚度分布都经过流场仿真迭代，保证气流沿叶高方向的压力分布均匀，减少叶尖泄漏流带来的效率损失。叶片根部采用燕尾型榫头结构，与轮盘上的榫槽实现精准配合，安装时需要保证榫头与榫槽的配合面贴合度满足装配要求，配合间隙控制在合理区间，既能够保证高速旋转时的载荷均匀传递，又能为热膨胀预留足够的变形空间，避免工作状态下出现应力集中导致的榫头断裂故障。从安装边界来看，整个叶片组装配完成后，叶顶与机匣内壁之间需要设计合理的径向间隙，间隙过大会导致外涵道气流回流损失，降低推进效率，间隙过小则会在发动机工作受热变形、叶片离心伸长时出现叶尖与机匣的碰磨故障，严重时会打坏叶片引发安全事故。这类宽弦风扇叶片的设计摒弃了传统带凸肩的窄叶片结构，采用整体式宽弦设计，不仅提升了叶片的抗外物撞击能力，在遭遇鸟撞等极端工况时能够保持结构完整性，还能减少叶片数量，降低轮盘的载荷负担，同时有效降低叶片通过频率带来的气动噪声。在实际建模过程中，需要重点保证叶身曲面的光顺性，曲面的曲率变化连续无突变，避免出现局部应力集中区域，叶根与榫头的过渡区域采用大圆角平滑过渡，分散离心载荷的传递路径，提升部件的疲劳寿命。对于结构设计从业者而言，这类叶片组的建模难点在于叶型数据的精准转换，需要将气动计算给出的多个截面翼型坐标点通过曲面拟合形成连续的叶身曲面，同时保证每个叶片在轮盘上的周向安装角度一致，整体动平衡性能满足高速旋转的要求，装配完成后整个转子的不平衡量需要控制在允许范围内，避免运行时出现过大振动。
