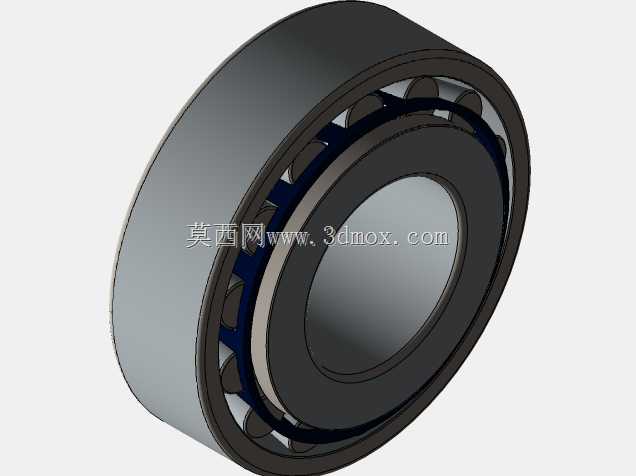

螺旋锥齿轮箱配套铁姆肯圆锥滚子轴承

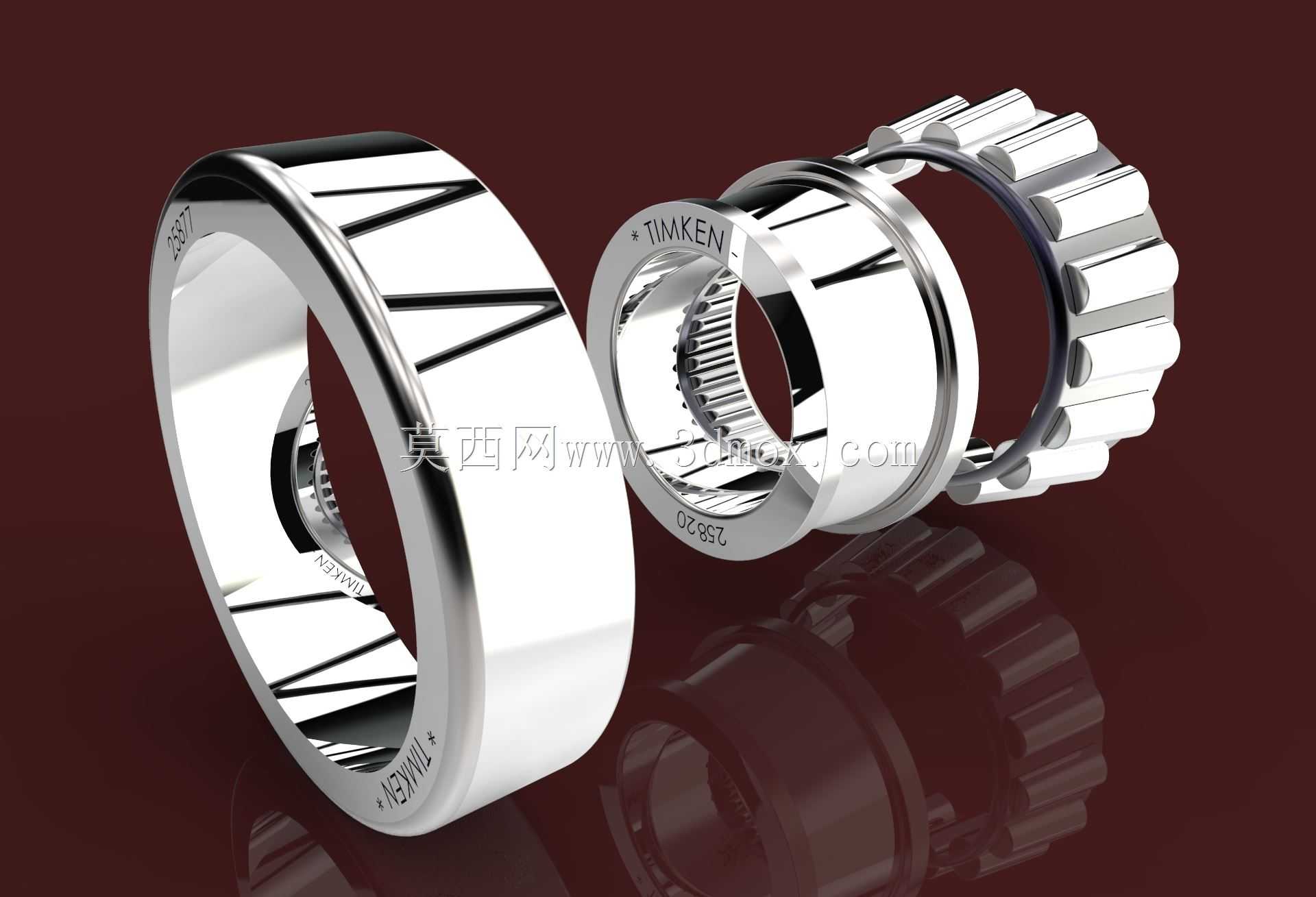

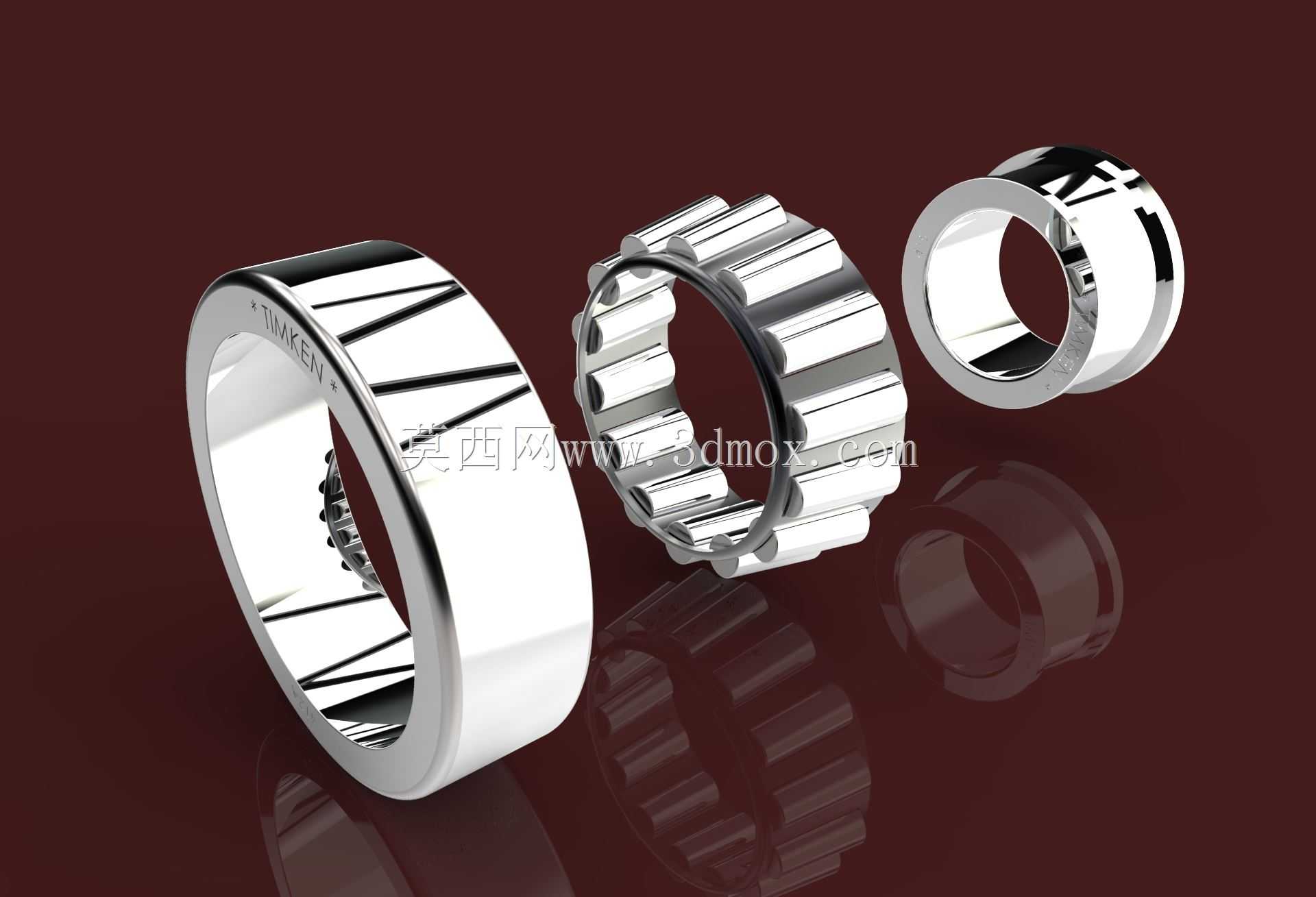

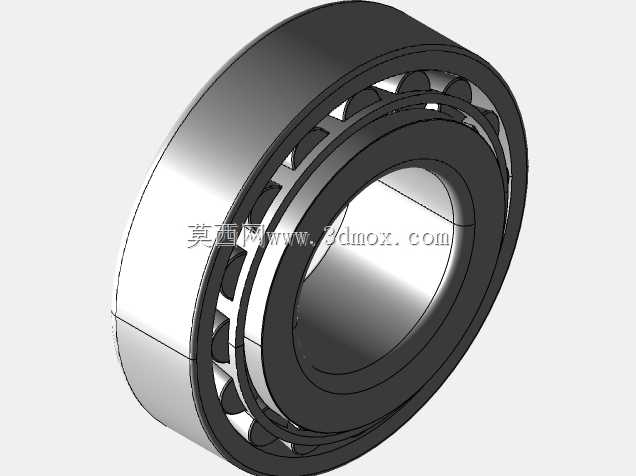

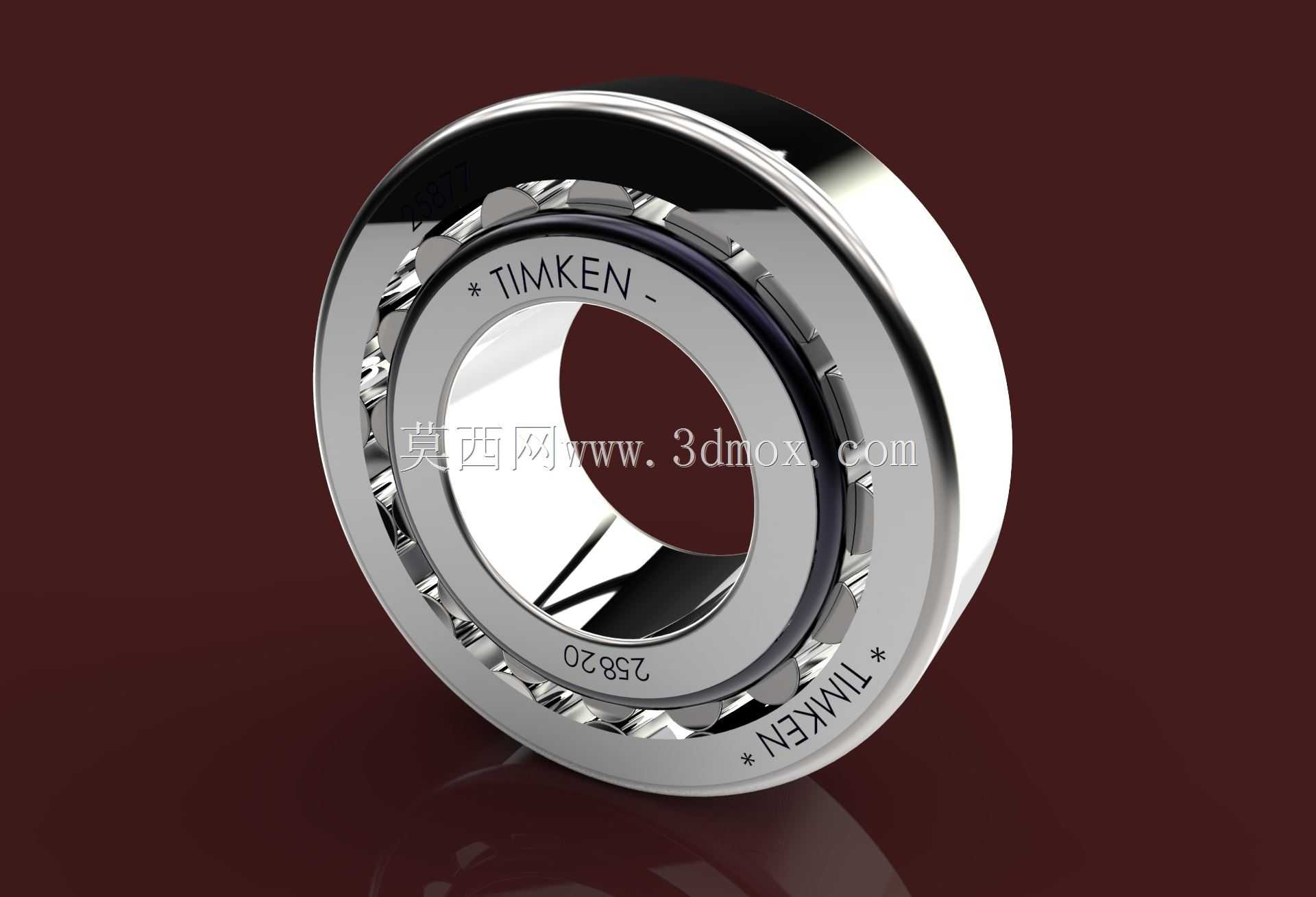

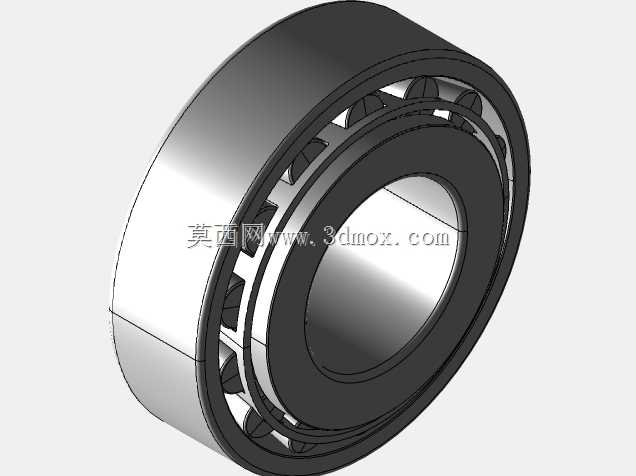

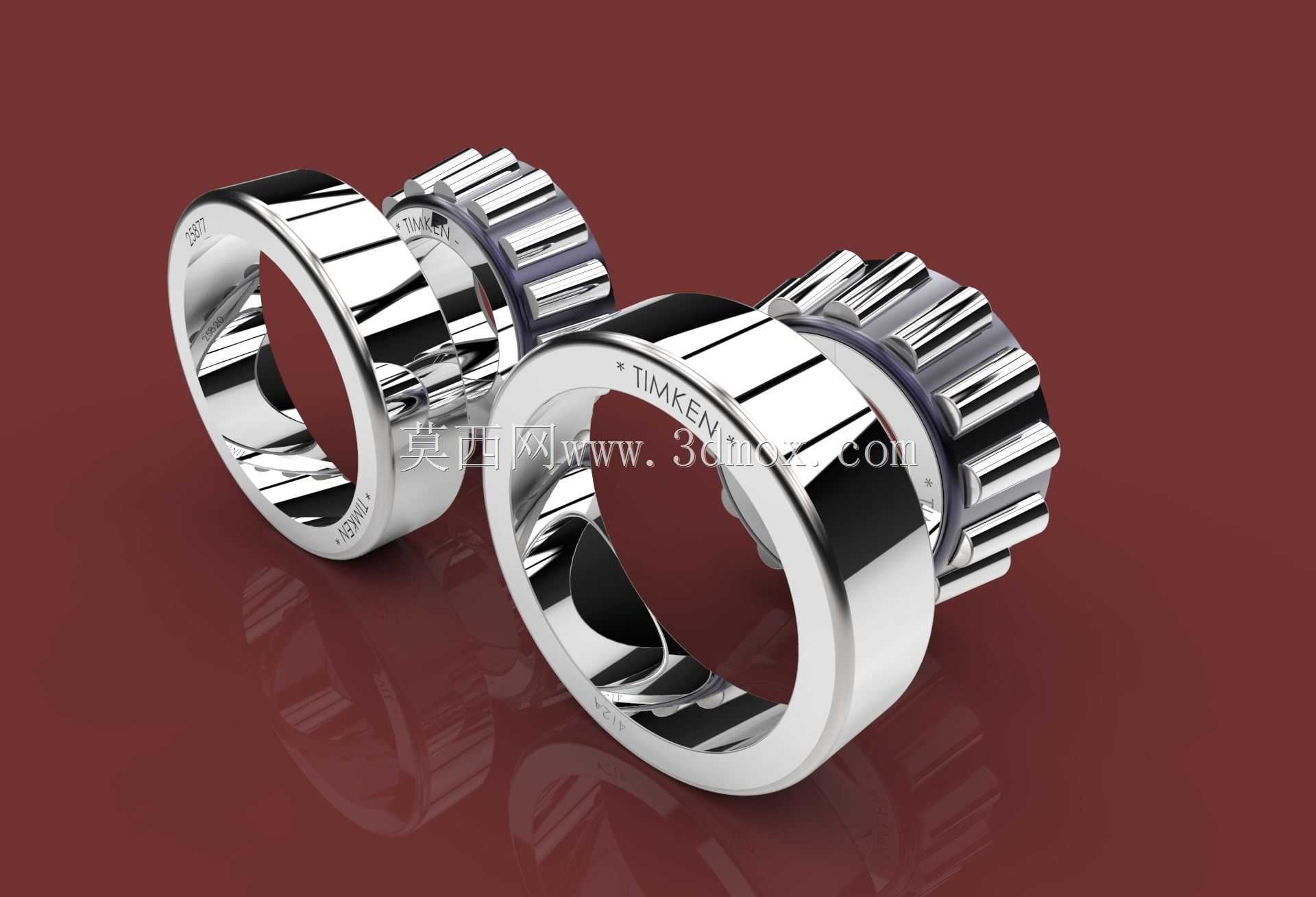

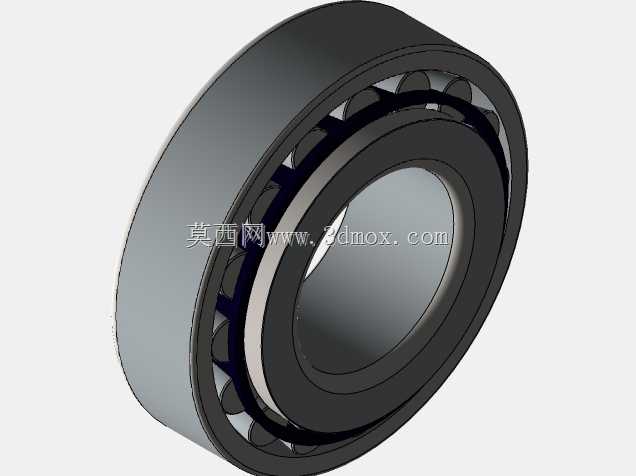

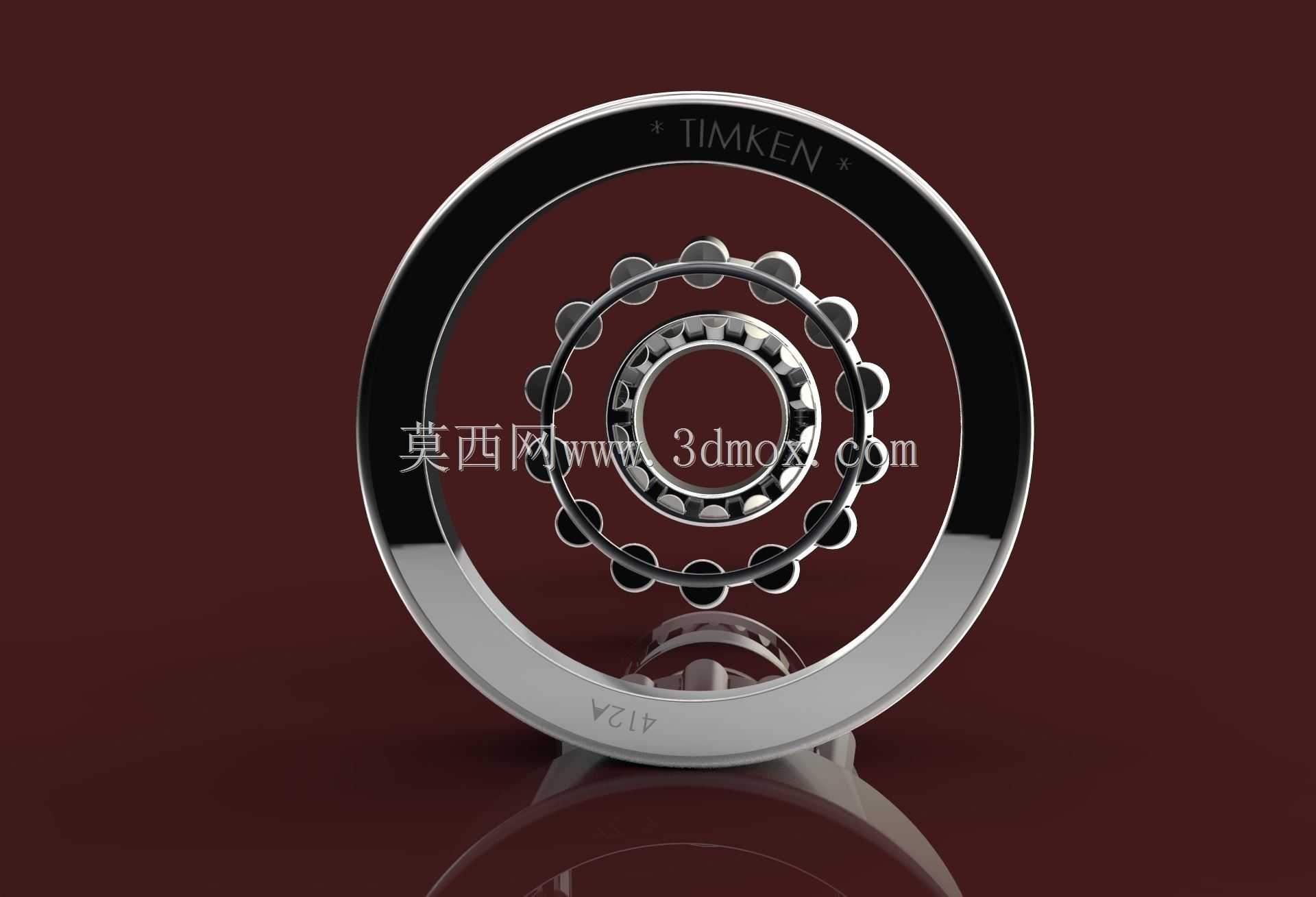

这款轴承主要适配螺旋锥齿轮箱的传动支撑场景，在重载、存在复合径向与轴向载荷的工况下承担回转支撑作用，常见于工业传动系统、工程机械驱动桥、重型输送设备的动力传递单元中，能够在齿轮啮合产生的交变冲击载荷下保持稳定的回转精度，避免轴系出现窜动影响齿轮啮合间隙。从结构设计来看，该款圆锥滚子轴承采用分离式结构设计，内圈带滚子组件与外圈可单独拆分，安装时可通过调整锁紧螺母的预紧量控制轴承游隙，匹配锥齿轮啮合时需要的轴向定位精度，避免齿轮啮合出现偏载导致齿面异常磨损。轴承的滚道锥角经过匹配计算，能够同时承受径向载荷与单向轴向载荷，在螺旋锥齿轮箱的输入、输出轴位置，可成对安装使用以抵消双向轴向力，适配锥齿轮传动时产生的轴向分力。设计过程中严格遵循轴承安装的边界尺寸要求，内圈内径、外圈外径以及装配宽度均符合对应安装位的公差要求，外圈与箱体轴承孔采用过渡配合，内圈与轴颈采用过盈配合，保证运转时不会出现相对爬动。轴承的滚子采用对数曲线修形设计，能够减少滚子边缘的应力集中，在重载冲击工况下避免滚子端部出现早期点蚀，保持架采用冲压钢结构，能够在润滑脂或者齿轮油飞溅润滑的环境下稳定引导滚子运转，避免滚子出现歪斜卡滞。在实际选型应用中，需要注意该轴承的安装预紧力需要匹配轴系的刚度，预紧量过大会导致轴承运转温升过高，预紧量不足则会导致轴系窜动，影响锥齿轮的接触斑点位置，日常维护中可通过观察轴承端盖处的温升以及运转异响判断轴承的工作状态，在齿轮箱首次换油时需要清理轴承周围的金属磨屑，避免硬质颗粒进入滚道造成磨粒磨损。该轴承的密封适配性较强，可根据不同的工况需求搭配接触式或者非接触式密封件，防止外界粉尘、水汽进入轴承内部，同时避免润滑脂泄漏，在低速重载的矿山设备传动箱、高速运转的机床主轴传动单元中都能适配对应的安装需求。建模过程中还原了轴承的所有细节特征，包括滚道的锥面角度、滚子的修形轮廓、保持架的兜孔结构以及套圈上的标识刻印，能够直接用于齿轮箱的虚拟装配仿真，验证轴系与周边零件的干涉情况，也可用于装配工艺的模拟演示，帮助现场装配人员理解轴承的安装顺序与调整要点。
