卡车驱动桥带钢板弹簧总成结构设计

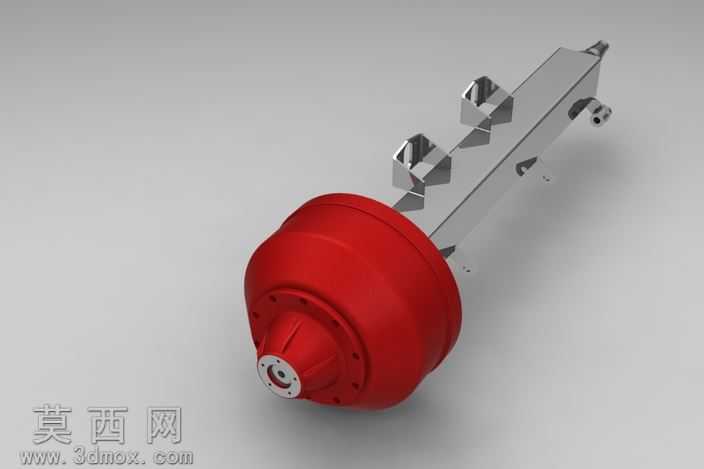

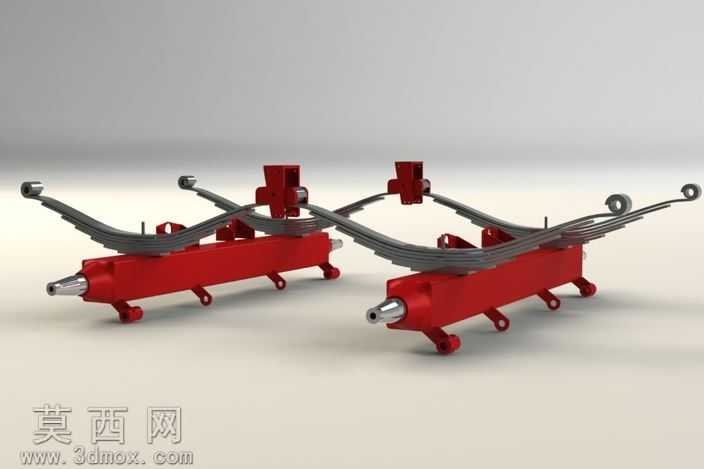

本作品为卡车驱动桥搭配钢板弹簧悬架的总成三维建模成果，建模过程严格参考商用重载卡车的底盘部件实际尺寸比例，在三维软件中先完成核心部件的参数化草绘，通过拉伸、旋转、扫掠等基础特征命令搭建桥壳的主体轮廓，桥壳作为车桥的核心承载构件，建模时还原了其变截面的箱型结构，两端预留轮毂安装的轴颈结构，表面的安装支座、制动底板连接位、推力杆安装座均通过布尔运算与倒角处理还原真实的加工过渡细节，避免尖锐棱角带来的渲染失真问题。针对钢板弹簧部分，采用多片叠合的建模逻辑，逐片绘制不同长度的弹簧片弧面轮廓，通过装配约束还原每片弹簧的叠放顺序与间隙，弹簧片两端的卷耳结构单独建模后与主片完成布尔合并，搭配中部的U型螺栓固定座、缓冲块支架，完整还原钢板弹簧与桥壳的连接装配关系，所有连接螺栓、吊耳销轴均按照标准件参数建模，还原螺纹的细节特征与垫片的压紧结构。材质与渲染阶段，为桥壳主体赋予高光泽的金属红漆材质，调整材质的粗糙度与反射参数，还原商用卡车车桥原厂漆面的哑光带反光质感；钢板弹簧部分赋予经过氧化处理的弹簧钢材质，调整金属度与暗部灰度，还原钢材表面的细微氧化纹理与冷金属质感；连接螺栓、销轴等标准件赋予镀锌亮面金属材质，通过不同材质的区分清晰展现各部件的功能属性。渲染时采用柔和的影棚布光，主光源从斜上方打亮主体，辅助光源补全底部暗部细节，添加柔和的环境反射让金属材质的表现更具真实感，背景采用浅灰色渐变突出总成主体结构。设计过程中重点考量部件的装配合理性，所有安装位的位置、尺寸均参考实际车桥的装配逻辑，预留出制动系统、轮毂、车架连接的对应接口，既还原了实物的外观结构，也清晰展现了车桥与钢板弹簧的配合关系，可用于卡车底盘结构教学、部件展示、改装方案参考等场景，建模过程中对易被忽略的小支架、放油堵、通气塞等细节结构均做了还原，保证模型的完整度与真实感，避免简化过度导致的结构失真。
