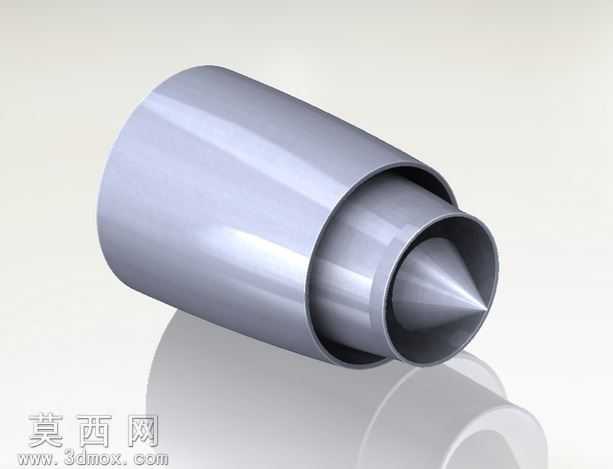

航空发动机外壳机舱结构三维建模作品

本作品为航空发动机外壳机舱的三维参数化建模成果，建模过程以航空动力舱的真实气动外形与装配逻辑为核心依据，全程遵循航空零部件设计的严谨规范。建模阶段首先梳理发动机舱的层级结构：从前端进气整流锥、内涵道支撑环、外涵道筒体到尾部整流段，每一处曲面都通过放样、扫掠等特征命令构建，严格保证进气端的圆弧过渡曲率符合亚音速进气的气动要求，锥尖与外筒的同轴度公差控制在建模精度允许的最小范围内，避免后续装配出现干涉问题。曲面构建完成后，对各段壳体进行抽壳处理，按照真实航空发动机舱的壁厚比例设定壳体厚度，同时在各段筒体的衔接位置设计定位止口结构，还原实际生产中舱段拼接的装配关系，保证模型不仅具备外观展示性，更能体现真实的结构设计逻辑。材质渲染阶段，针对航空发动机舱常用的高温合金材质特性，调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原金属壳体经精密加工后的哑光银灰色金属质感，在曲面转折处添加符合真实光照逻辑的高光带，同时在模型下方添加柔和的倒影效果，提升整体渲染的真实感，让模型的曲面流畅度与结构层次感得到清晰呈现。设计思路上，该模型优先保证气动外形的准确性，摒弃了不必要的内部复杂管路与附件结构，聚焦于发动机外壳机舱的主体轮廓与装配关系，既可以作为航空航天类三维建模教学的典型曲面案例，也能够用于航空科普展示、飞行器整体装配的子部件调用，模型的各特征参数保留可编辑性，方便后续使用者根据不同型号发动机的尺寸比例进行调整修改，适配不同的使用场景需求。建模过程中反复校验各段曲面的连续性，避免出现曲面褶皱、破面等问题，保证模型可以直接导入各类三维场景进行渲染或装配使用，无需额外的修复处理。
