CNC造型金属U盘创意结构设计

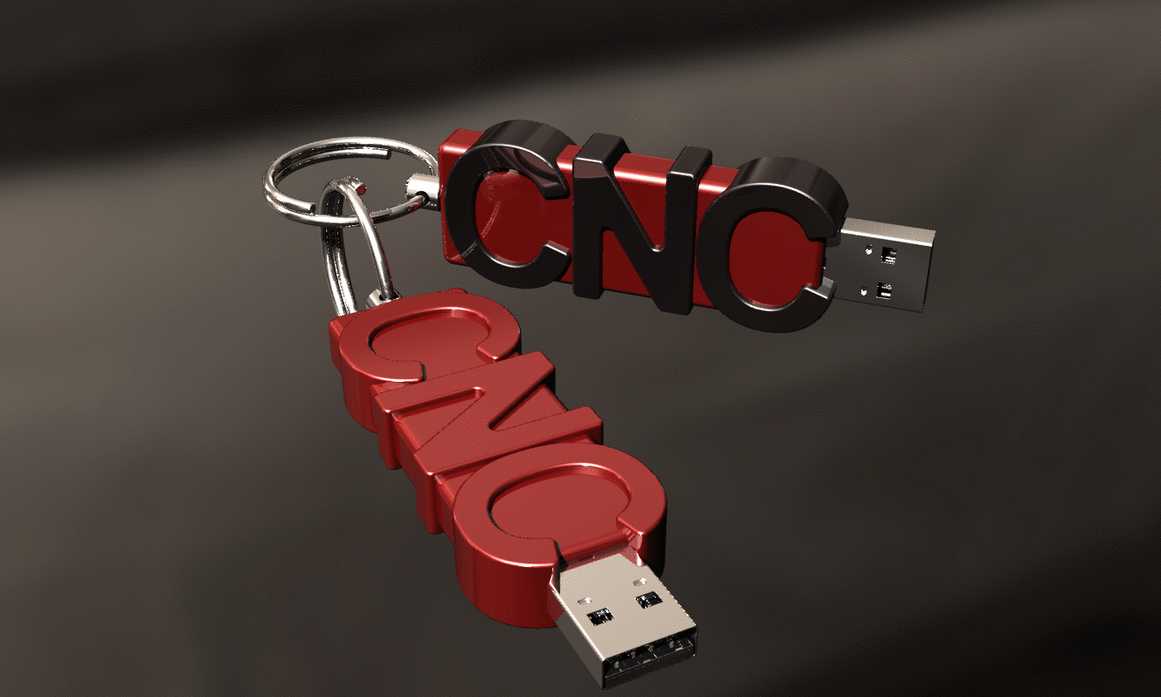

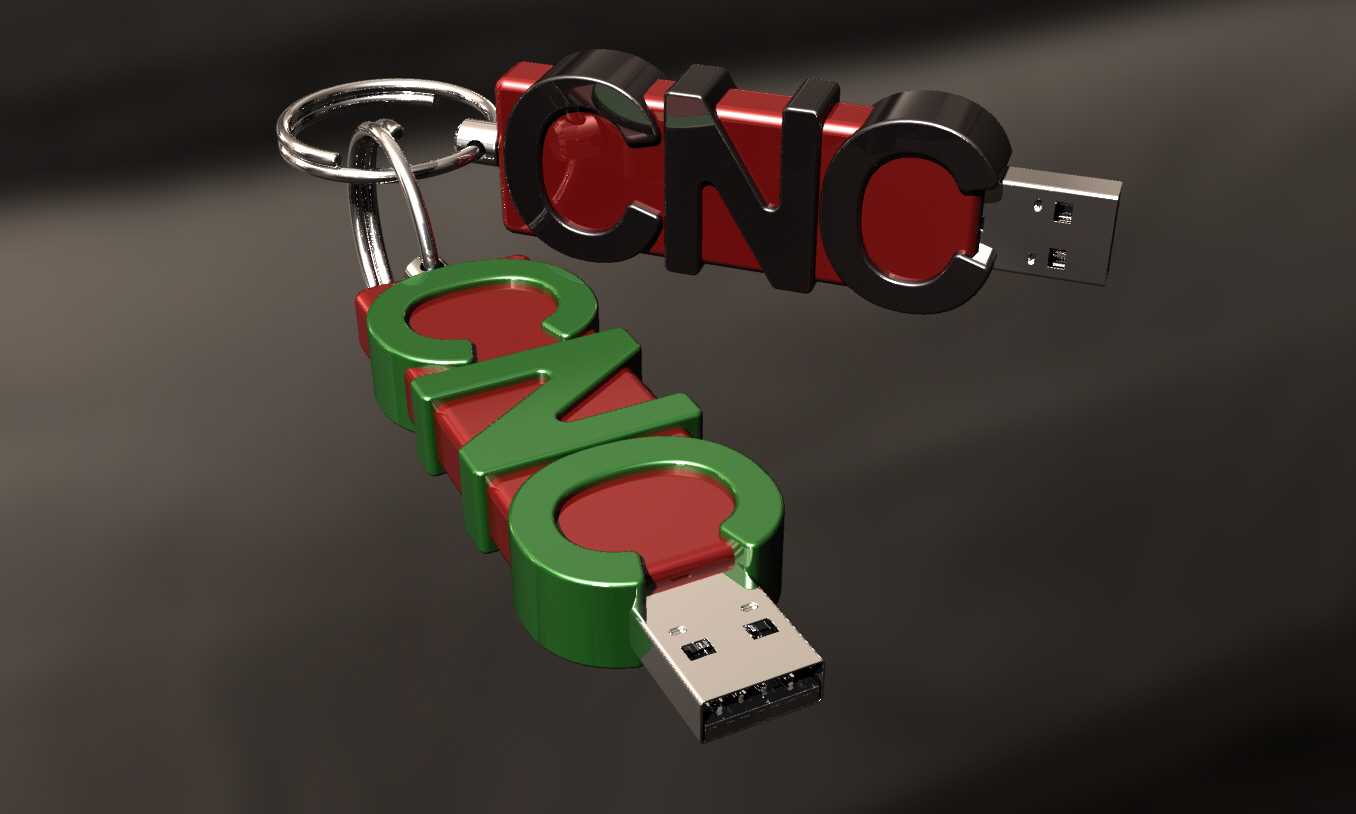

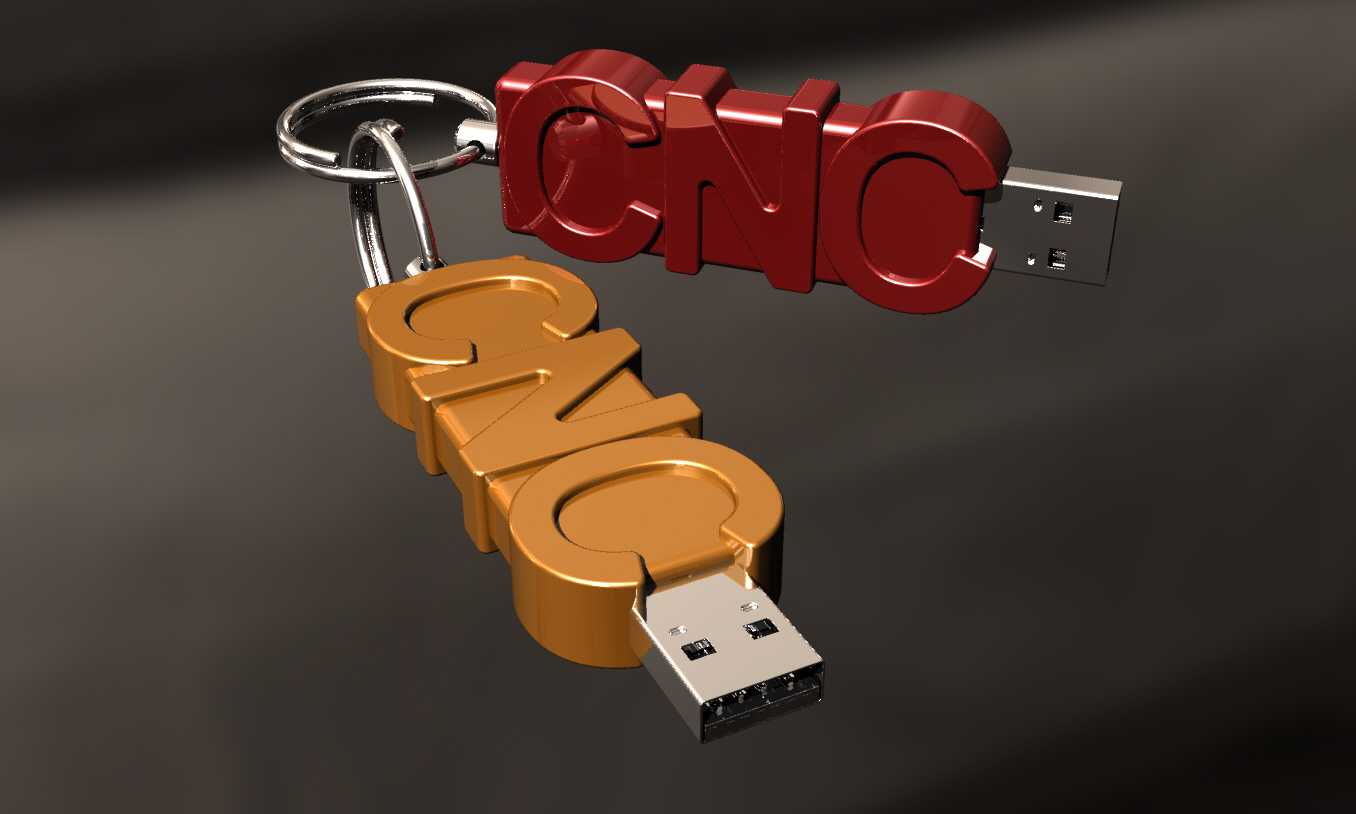

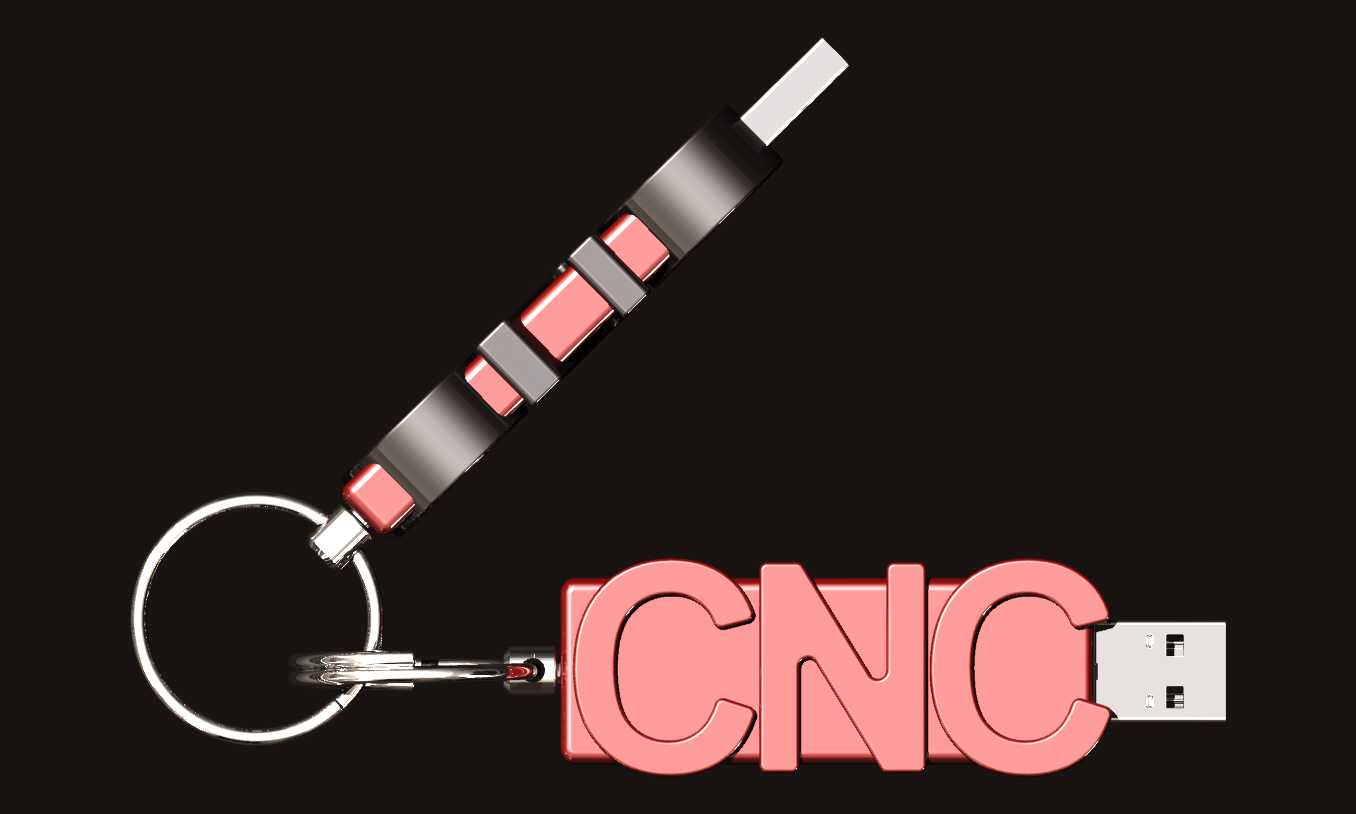

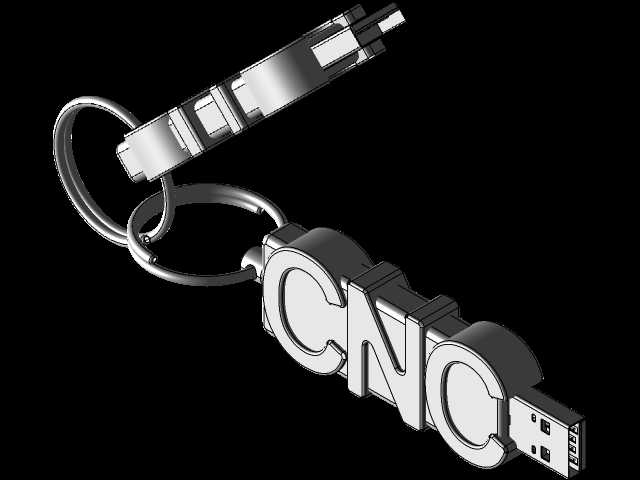

这款U盘的设计初衷是面向机加工行业从业者打造兼具实用属性与身份标识的随身存储配件，整体采用立体CNC字母作为主体造型，区分两种不同表面处理的配色方案，可适配不同使用场景的审美需求。从结构设计层面来看，产品将标准USB公头直接嵌入字母造型的端部，无需额外设置滑盖或保护帽结构，公头与外壳的衔接处做了0.2mm的止口配合，既保证装配后的同轴度，也能避免日常插拔过程中外壳与接口发生剐蹭。外壳部分采用一体化金属加工思路，字母的立体棱边做了R0.3的圆角过渡，既保留金属切削的质感，也能避免尖锐边角划伤衣物或皮肤。产品尾部集成了标准钥匙圈挂环结构，挂环与主体之间采用可转动的连接轴设计，连接轴的配合间隙控制在0.1mm以内，既保证转动顺畅无卡滞，也不会出现松旷晃动的问题，可直接挂接在工装钥匙串、工作牌挂绳上，适配车间作业、外出技术交流等多种携带场景，降低随身小物件遗失的概率。从功能适配角度，该结构兼容标准USB2.0/3.0协议的公头模组，内部预留的存储芯片安装空间可覆盖常规容量的贴片存储元件，外壳内壁做了定位筋结构，装配时芯片模组可直接卡入定位筋，无需额外打胶固定，提升装配效率的同时也方便后续的维修拆解。外形尺寸方面，整体长度控制在70mm以内，最大宽度22mm，厚度12mm，属于便携存储设备的常规尺寸区间，不会因为造型设计导致体积过大影响携带，插入设备USB接口时，外壳突出接口部分的长度为55mm，不会遮挡相邻的接口位置，适配工控机、笔记本、车间数据采集终端等多种设备的接口布局。表面处理上，两款不同配色的外壳分别采用阳极氧化与电镀工艺，可提升外壳的耐磨性能，适配车间环境下频繁使用的耐磨需求，表面的CNC标识也能让从业者快速识别产品的行业属性，在技术交流、方案拷贝等场景下具备更强的辨识度。
