0.75英寸三滑式织带塑料锁扣结构设计

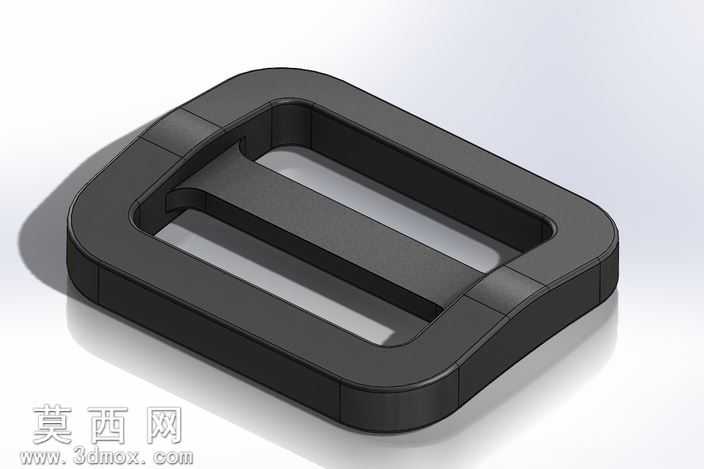

本作品为适配0.75英寸宽织带的三滑式塑料锁扣，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循注塑件的工艺规范，从结构合理性、使用流畅度、装配适配性多个维度完成设计推敲。建模初始阶段先绘制锁扣外轮廓的基准草图，将圆角过渡、边框厚度、内部滑档的位置参数全部做关联约束，保证后续调整尺寸时整体结构不会出现特征报错。外框采用圆角矩形的闭合结构，四个转角处做了大半径的圆弧过渡，既避免塑料件注塑冷却时出现应力集中导致的开裂问题，也能消除使用过程中的锐边划伤风险，外框的壁厚做了均匀化处理，所有壁厚差控制在0.2mm以内，避免注塑时出现缩痕、翘曲等成型缺陷。内部设置三道平行的滑动挡条，也就是三滑翔结构的核心部分，挡条与外框的连接位置做了加强筋过渡，提升挡条的抗弯折强度，挡条之间的间隙经过反复测算，刚好适配对应厚度的织带穿过，滑动时织带可以顺畅在挡条间隙中调整位置，同时依靠塑料本身的弹性摩擦力实现织带的锁止固定，不会出现受拉扯后松脱滑位的问题。材质设定上选用常用的箱包扣件POM塑料，渲染时赋予哑光磨砂的黑色塑料材质，调整材质的粗糙度、反射率参数还原真实塑料的质感，打光采用柔和的工作室三点布光，主光从侧上方投射突出锁扣的轮廓立体感，辅光补亮暗部细节避免阴影死黑，轮廓光勾勒锁扣的边缘结构，最终渲染图清晰展现锁扣的整体造型、结构细节与表面质感。设计过程中重点考量了锁扣的实际使用场景，针对织带穿入的导向做了优化，挡条的端部做了小倒角处理，方便织带快速穿入装配，同时对锁扣的受力位置做了强度校核，保证在承受常规拉扯力时不会出现结构断裂，整体结构简洁实用，没有冗余设计，完全满足箱包、户外装备、绑带等场景的扣件使用需求，建模过程中所有特征都保留了完整的参数化历史，方便后续根据不同的织带宽度、承重需求快速调整尺寸参数，衍生出不同规格的同系列锁扣产品。
