带轴承组件的立方体框架结构件

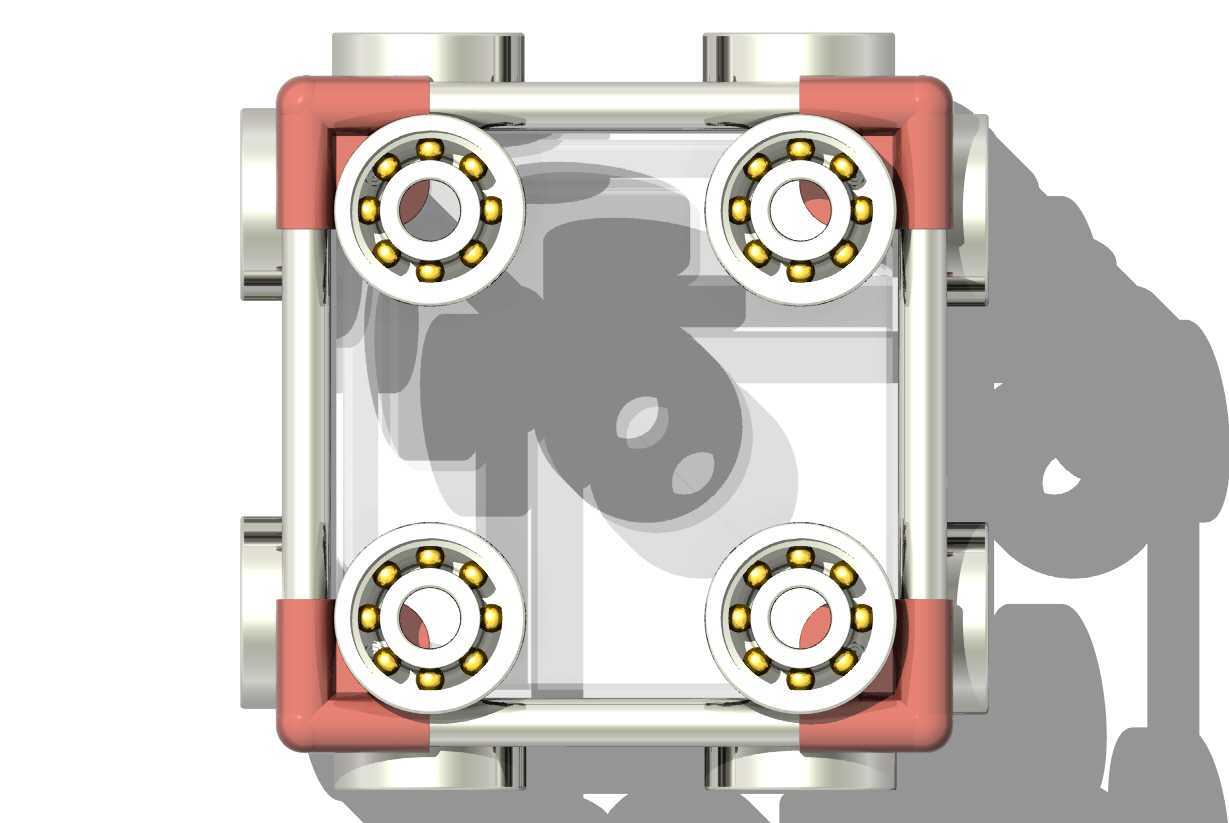

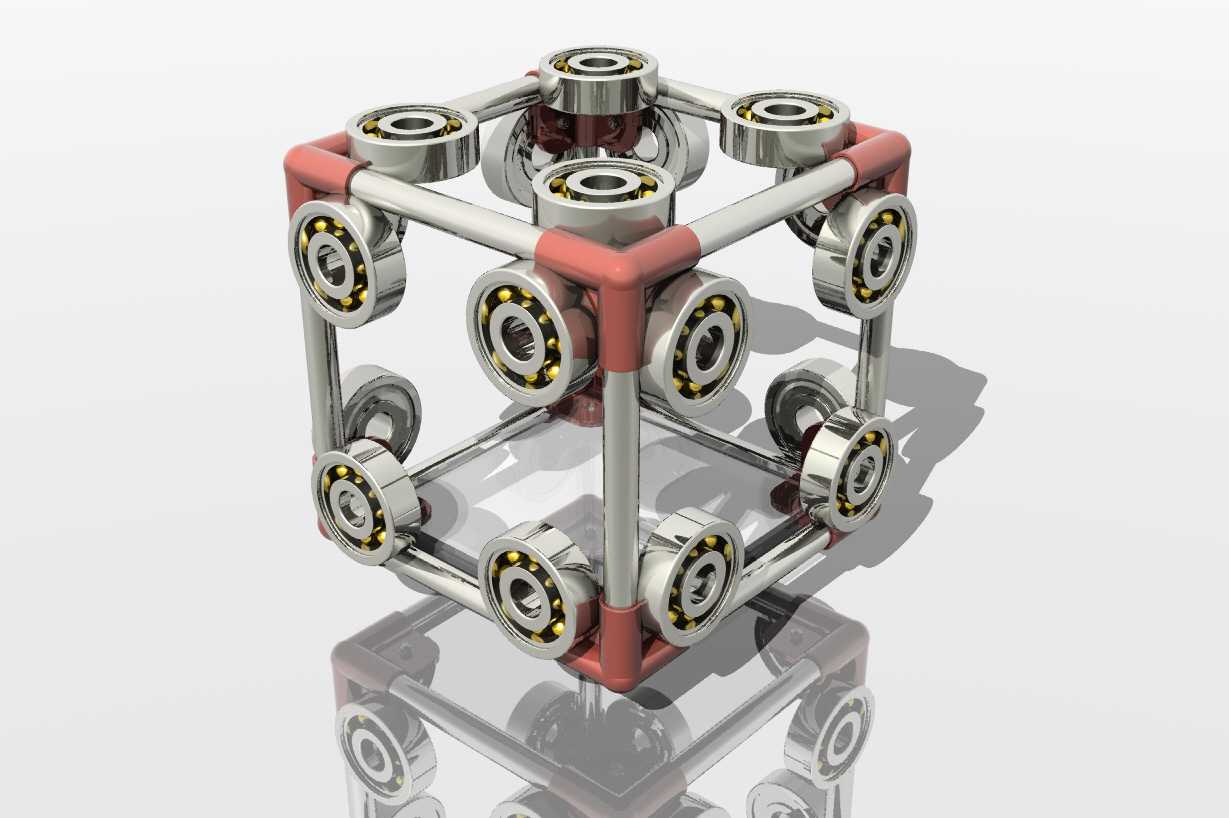

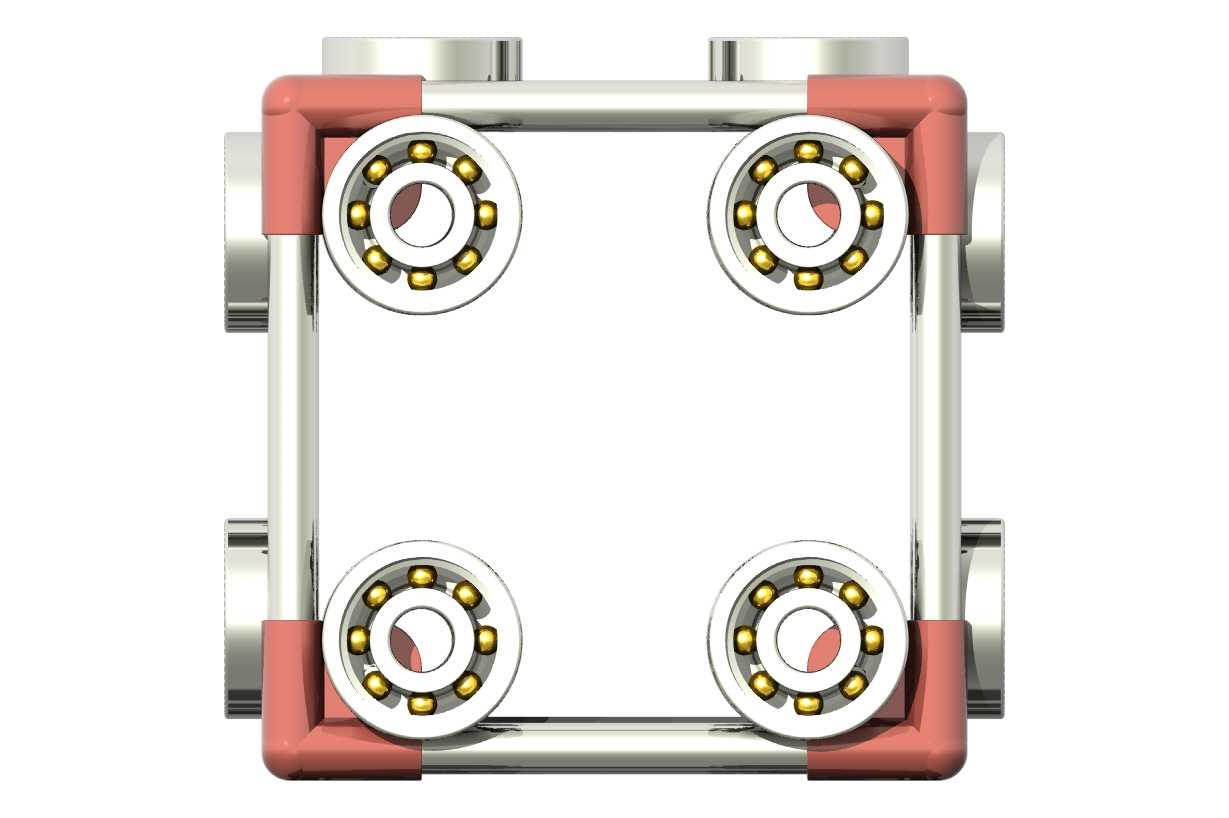

　　该结构件采用正立方体对称框架布局，六个面的中心位置均预留了轴承安装位，框架棱边采用圆角过渡的金属杆件拼接，转角处设置了红色硬质防护套，既可以避免棱边磕碰损伤，也能在装配过程中起到定位缓冲的作用。从实际应用场景来看，这类结构常作为多轴传动实验平台的基体使用，六个面的轴承位可分别安装输入输出轴，实现多方向动力的交汇传输，也可作为教学演示教具，直观展示空间正交轴系的传动逻辑，在小型非标自动化设备的动力分配模块中，这类对称框架结构也能有效缩减设备整体占用空间，保证各轴系的同轴度与安装精度。设计过程中优先考虑了安装边界的控制，整体外轮廓为规整正立方体，各面轴承安装位的中心与对应面的几何中心完全重合，轴承位采用台阶孔设计，

　　可直接适配标准深沟球轴承的外圈安装尺寸，无需额外加工轴承座，减少装配环节的累计误差。框架杆件采用等径圆管设计，转角连接件与杆件采用插接配合，装配时可先将轴承压入对应安装位，再逐根拼接框架杆件，最后通过转角处的紧固件完成整体锁紧，这种拆分式设计既降低了整体加工的难度，也方便后期对单个轴承或杆件进行更换维护。在功能特性上，对称式的六面轴承布局可以同时支撑六根正交布置的转轴，每根转轴的轴线均穿过立方体的几何中心，可实现空间内三个垂直方向的动力输入与输出，适配锥齿轮、万向节等多种传动件的安装需求，框架杆件的壁厚经过核算，可承受多轴同时运转时产生的径向与轴向载荷，转角防护套采用耐磨工程塑料材质，在设备搬运或装配过程中可吸收部分冲击载荷，

　　避免金属框架变形影响轴承位的同轴度。实际选型使用时，需注意各轴承位的安装深度与所选轴承的厚度匹配，框架拼接时需保证相邻面轴承位的轴线垂直度控制在公差范围内，避免转轴运转时出现卡滞或额外磨损，这类结构相比传统一体式轴承座组，空间利用率更高，整体重量更轻，适合对安装空间有严格限制的小型传动机构使用。
