刻面金戒加工用金刚石刀具工装结构

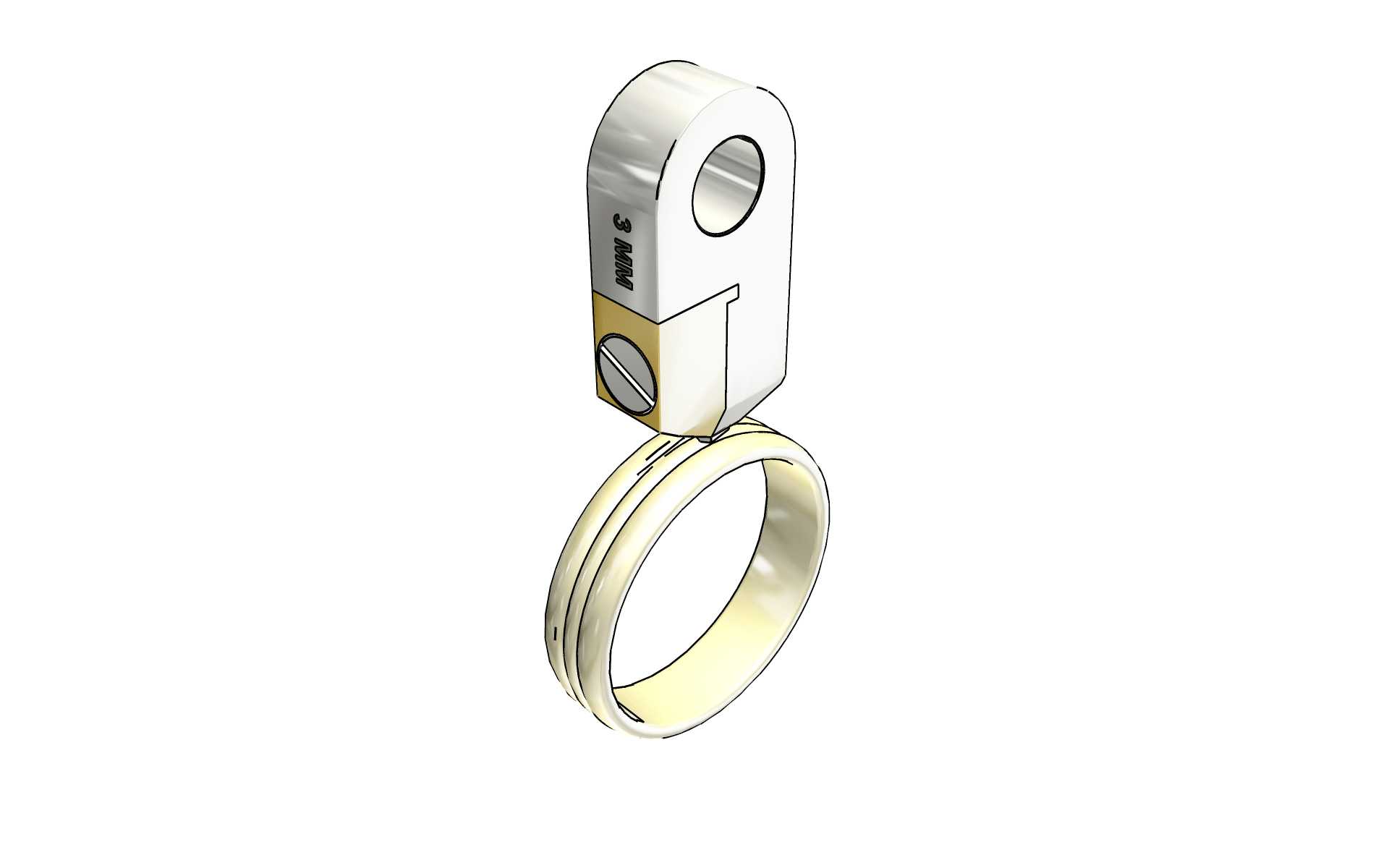

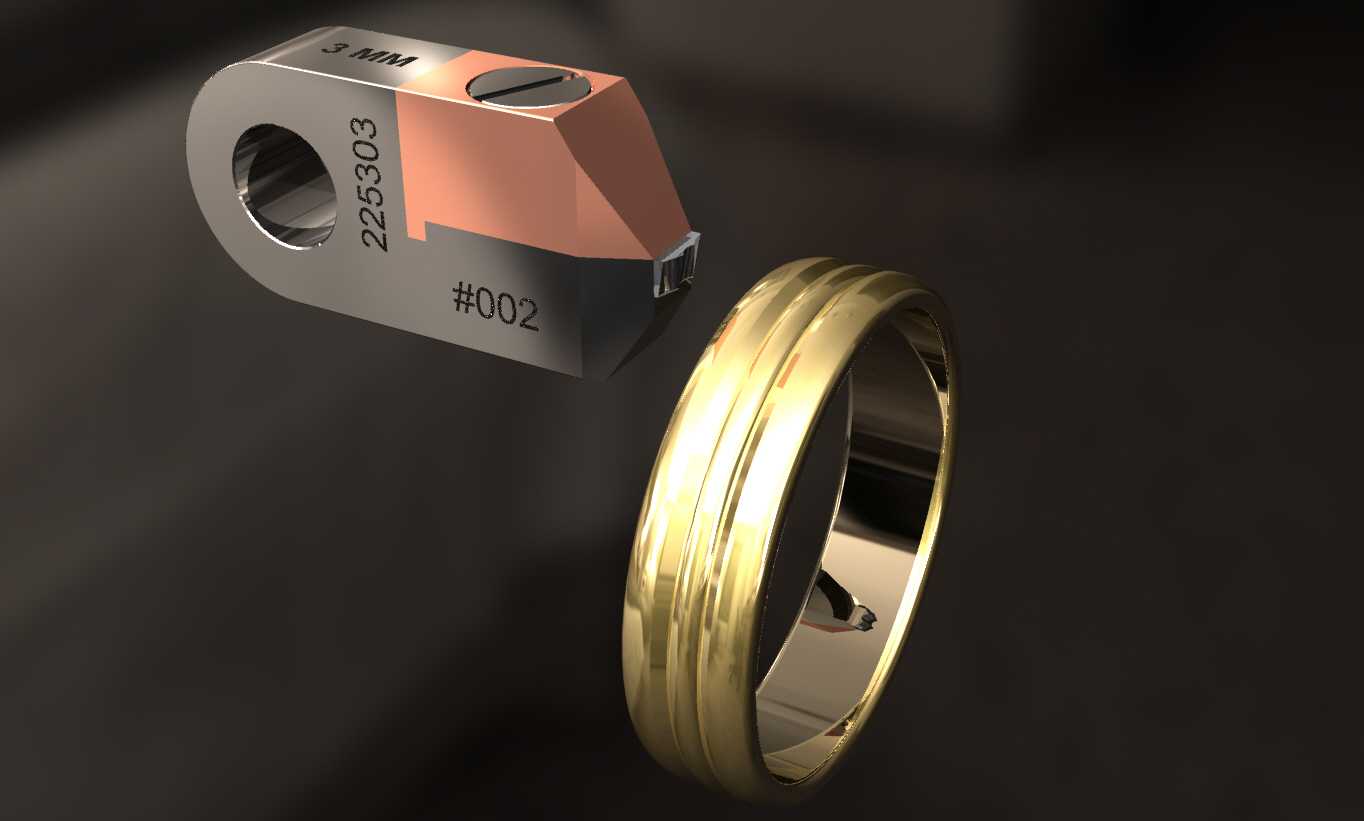

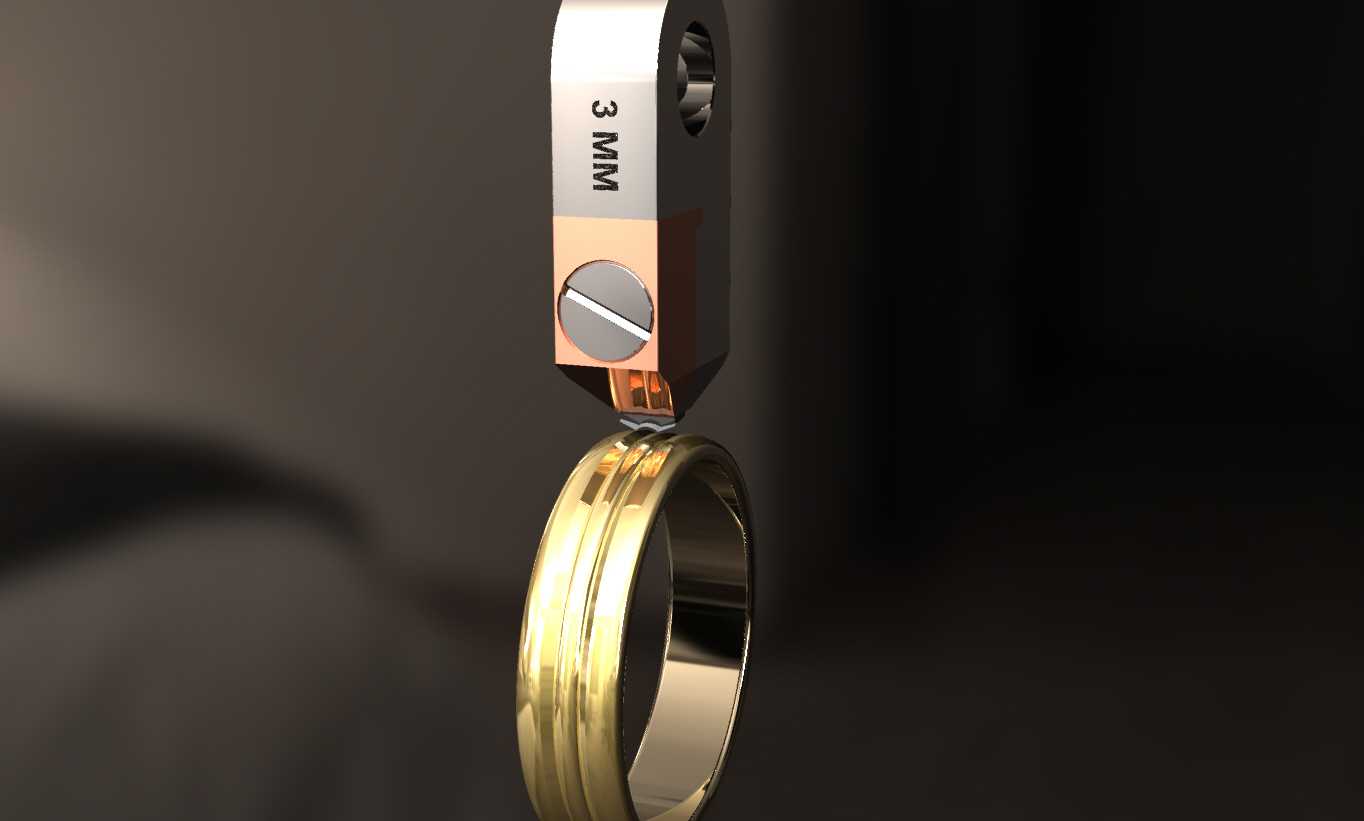

这款金刚石加工刀具主要面向贵金属首饰批量刻面加工场景，是首饰加工生产线中用于黄金戒指表面车刻成型的核心执行部件，适配多工位旋转刀架的首饰车花设备，可在高速进给状态下完成戒指弧面的高精度刻槽、亮面切削作业。从结构设计来看，刀具主体采用分体式装配结构，硬质合金基体承担整体装夹受力，前端焊接固定的金刚石刀头承担实际切削作业，基体上开设的贯通安装孔用于和刀架定位销配合，顶部的一字紧定螺钉用于锁紧调整刀具伸出长度，可根据不同刻面深度需求快速调整刀头探出尺寸，无需整体拆卸刀座即可完成微调，适配批量生产中的快速换型需求。刀头部分的切削刃做了针对性的角度修磨，针对黄金材质质地偏软、切削易粘刀的特性，刃口采用大后角设计，减少切削过程中贵金属材料的粘附，保证加工后戒面的镜面光洁度，避免出现毛刺、刀纹等影响首饰成品外观的缺陷。基体侧面标注的尺寸标识可辅助操作人员快速核对刀具规格，不同编号的刀具对应不同宽度的刻面加工需求，单刀架可同时装载六把不同规格的同系列刀具，通过设备的旋转工位切换，一次性完成戒指表面多道不同宽度刻面的连续加工，无需中途停机换刀，大幅提升首饰加工的生产效率。从安装边界来看，刀具整体外形适配标准首饰车花机的刀架安装槽，安装孔的中心高与设备主轴中心高严格匹配，安装时仅需将基体插入刀架对应槽位，穿入定位销后拧紧顶部紧定螺钉即可完成装夹，不需要额外制作过渡转接件，刀头探出的最大调整行程可覆盖常规黄金戒指0.2mm到1.2mm深度的刻面加工需求，切削过程中基体的异形受力结构可抵消高速切削产生的径向振颤，避免刀头崩损，延长金刚石刀具的使用寿命。在实际生产应用中，这类刀具除了黄金戒指加工外，也可适配K金、铂金等其他贵金属首饰的表面刻面作业，刀头的金刚石材质硬度高，磨损量极小，连续加工状态下可保持长时间的刃口精度，减少频繁换刀、对刀的辅助时间，适配首饰加工行业小批量多款式的柔性生产需求。结构设计上充分考虑了首饰加工的高精度要求，各装配面的形位公差控制在微米级，保证装夹后刀头的跳动量满足镜面切削的要求，避免出现刻面深浅不一、线条偏移的质量问题。
