带安装支架的双十字轴万向传动接头结构

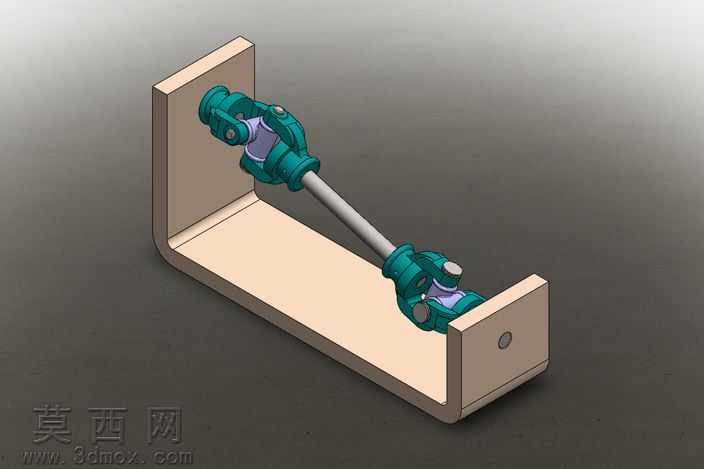

本作品为带U型安装支架的双十字轴万向传动接头三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束完成整体装配，还原万向接头的实际传动连接状态。零件建模阶段，针对十字轴万向节的核心结构，精准绘制十字轴的轴颈、轴承配合面，对节叉的叉耳、轴孔、连接端面做了细节还原，保证轴孔与十字轴轴颈的同轴度约束符合实际机械设计公差要求；中间传动轴采用等直径圆轴结构，两端分别与两侧万向节的内节叉做固定连接约束，还原轴类零件的圆柱面特征；U型安装支架采用钣金折弯特征建模，还原支架的直角折弯结构、两端的安装定位孔，支架表面做平整面处理，定位孔的位置与两侧万向节的外节叉安装轴精准对齐，保证装配后传动轴处于合理的安装角度。材质与渲染阶段，针对不同零件赋予差异化材质：万向节的金属节叉、十字轴部分赋予深青绿色金属漆材质，模拟工业万向接头的表面涂装效果，材质添加细微的金属颗粒质感与低反光粗糙度，还原工业金属件的哑光漆面质感；中间传动轴赋予银灰色金属材质，添加轻微的拉丝纹理，模拟加工后的钢轴表面质感；U型安装支架赋予米黄色硬质工程塑料或烤漆金属材质，表面设置低粗糙度的漫反射效果，还原支架的哑光表面质感。渲染阶段采用柔和的影棚布光，主光源从斜上方投射，搭配辅助补光消除结构暗部的死黑区域，添加柔和的地面接触阴影，让整体结构的立体感充分展现，同时清晰呈现各零件的装配关系。结构设计上，该万向传动结构采用双十字轴万向节布局，能够实现两交错轴之间的旋转运动与扭矩传递，补偿安装过程中的角度偏差与轴向偏移，U型支架为整套传动结构提供稳定的安装定位基准，两侧外节叉通过销轴与支架侧壁铰接固定，保证万向节在工作过程中可灵活转动，无结构干涉。建模过程中对所有活动配合面做了间隙处理，还原实际装配的配合公差，避免零件之间出现不合理的穿透干涉，整体结构完整，可直接用于传动结构的原理演示、安装布局参考，也可作为机械设计教学中万向传动结构的示例模型，帮助理解十字轴万向节的传动原理与装配关系。
