汽车发动机塑料油底壳结构设计

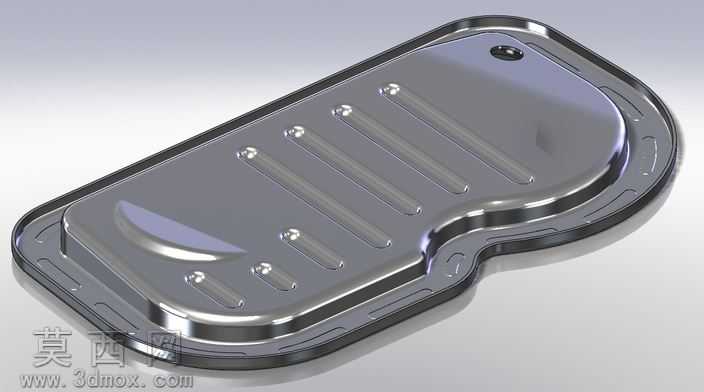

本作品为汽车发动机配套的塑料油底壳三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自顶向下的设计思路，先确定油底壳与发动机缸体连接的安装基准面，再逐步向下推导壳体的整体轮廓、内部加强结构与外部安装点位，确保所有尺寸与发动机下部安装空间完全匹配，避免出现装配干涉问题。建模阶段首先绘制油底壳的外轮廓草图，结合发动机油底壳的储油容量需求，确定壳体的深度与整体异形轮廓，针对油底壳靠近变速箱侧的避让需求，对壳体侧边做内收曲面处理，保证周边部件的装配间隙。壳体主体采用薄壁抽壳特征完成基础造型，壁厚均匀控制在2.5mm，兼顾塑料件的成型工艺性与结构强度要求。为提升壳体的整体刚性与散热能力，在壳体外表面设计了多道平行布置的纵向加强筋，加强筋与壳体本体做圆角过渡处理，避免应力集中，同时这些凸起的筋条可以增大壳体与外界空气的接触面积，提升机油散热效率；在壳体边角位置额外布置了小型点状凸台，进一步提升壳体的抗形变能力，避免车辆行驶过程中因振动、磕碰导致壳体开裂。在壳体上部的安装法兰面，设计了连续的密封槽结构，用于装配密封胶条，保证油底壳与缸体连接后的密封性，防止机油渗漏；法兰面上均匀布置了安装螺栓孔，每个孔位都做了局部加厚的凸台处理，避免螺栓锁紧时造成塑料壳体开裂。在壳体最高位置设计了机油液位传感器的安装孔位，孔位周边做加强凸台结构，保证传感器安装后的稳定性与密封性。材质方面，模型赋予了玻纤增强聚丙烯的材质属性，渲染阶段调整材质的金属质感反射参数与表面粗糙度，还原塑料壳体表面略带金属光泽的磨砂质感，同时通过环境光影调整，清晰展现壳体表面加强筋的凹凸结构、曲面过渡细节与整体轮廓特征，让模型的视觉呈现与实际注塑成型后的零件效果高度一致。整个建模过程所有特征均保留参数化关联，后续可根据不同机型的安装需求、容量需求快速调整壳体尺寸、筋条布局与安装点位，具备较强的设计复用性。
