圆盘十字支架摆动旋转联动测试结构

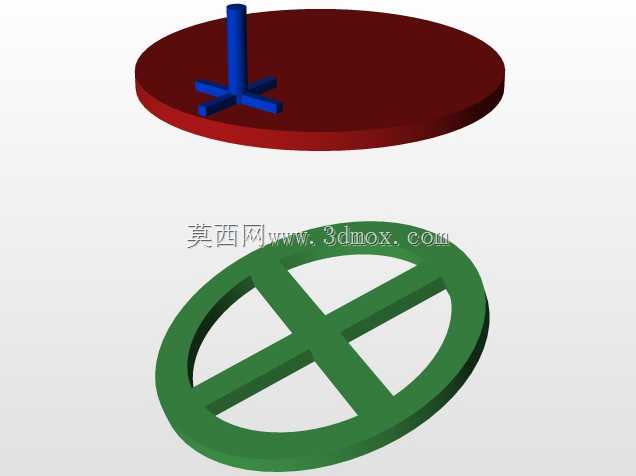

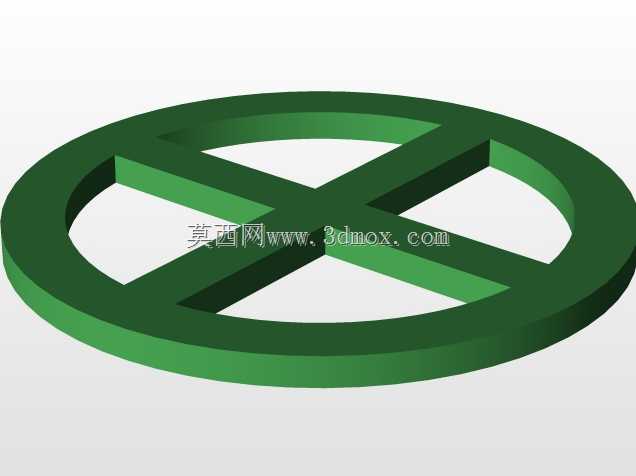

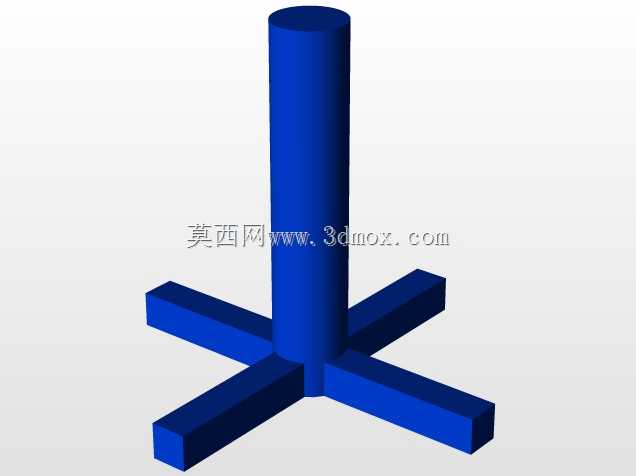

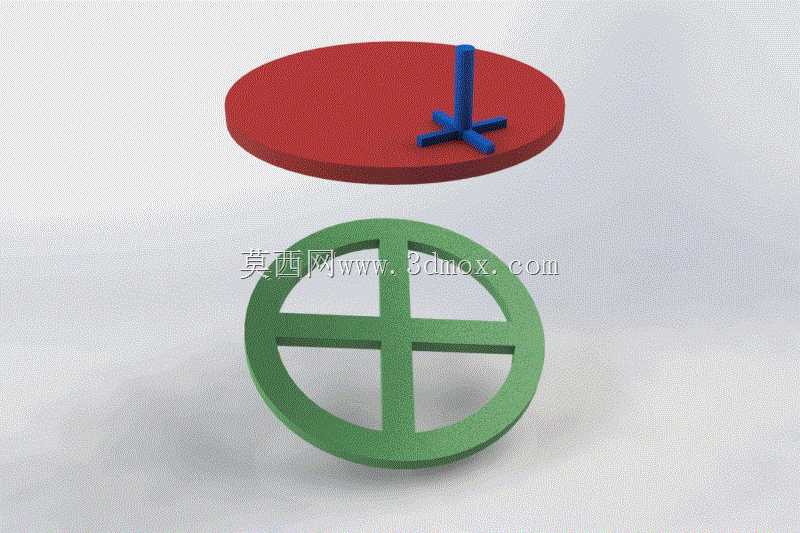

这套结构主要面向小型运动机构的原理验证场景，可用于教学演示、简易传动方案预研这类需要直观观察运动轨迹的场合，能帮助设计人员快速排查运动干涉、验证摆动与旋转动作的联动逻辑，避免直接开模或加工整机带来的成本损耗。从结构组成来看，上部为带十字定位凸台的红色圆盘，下部为带十字筋的绿色环形轮体，两者通过中心蓝色立柱实现轴向定位，十字筋与十字凸台的配合间隙经过反复调整，既保证摆动过程中不会出现卡滞，也避免间隙过大导致的运动轨迹偏移。设计初期最先敲定的是下部环形轮体的尺寸，轮体外径控制在120mm，环形宽度15mm，十字筋厚度8mm，这个尺寸比例能保证轮体在摆动过程中拥有足够的转动惯量，同时不会因为自重过大导致支撑立柱受力变形；上部圆盘直径设定为100mm，厚度5mm，表面的十字凸台高度3mm，刚好能嵌入下部轮体十字筋的间隙中，实现两个部件的运动传递。安装边界方面，整套结构的总高度控制在85mm以内，底部环形轮体的最低处距离安装基准面预留10mm的摆动余量，侧向最大摆动幅度下，轮体外缘不会超出直径150mm的安装投影范围，可直接固定在标准光学实验平台或小型工装台面上使用。功能特性上，这套结构重点优化了摆动动作的顺滑度，中心立柱与上下部件的配合面采用小间隙公差配合，摆动过程中无明显旷量，而旋转运动的传递存在一定的滑动差，这也是设计过程中特意保留的特性，可用于演示不完全联动的运动效果，适合用于机械原理课程中讲解运动副的传动特性，也能作为小型创意摆件的核心传动结构使用。实际建模过程中，对十字筋的过渡圆角做了多次调整，最初采用直角过渡时，摆动到极限位置会出现应力集中的问题，后续将圆角调整为R2后，既消除了应力集中隐患，也让部件之间的相对运动更加顺滑，不会出现棱角卡滞的情况。
