iPhone专用壁挂式固定坞站结构设计

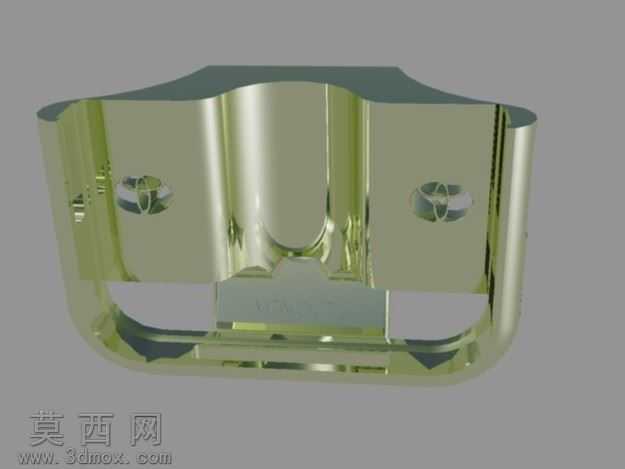

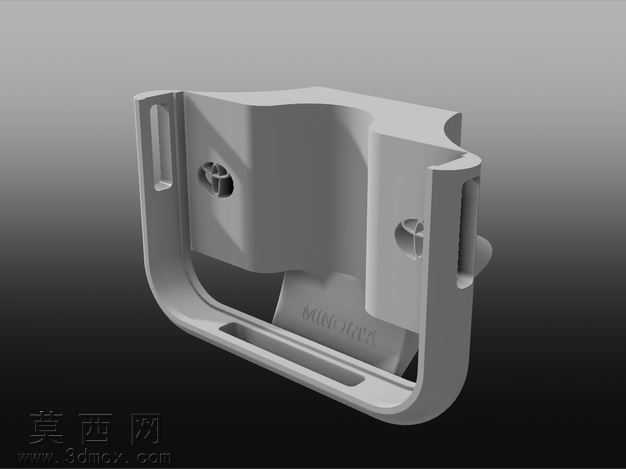

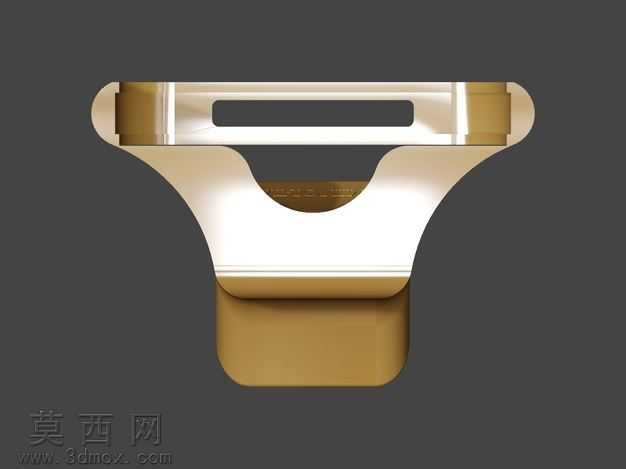

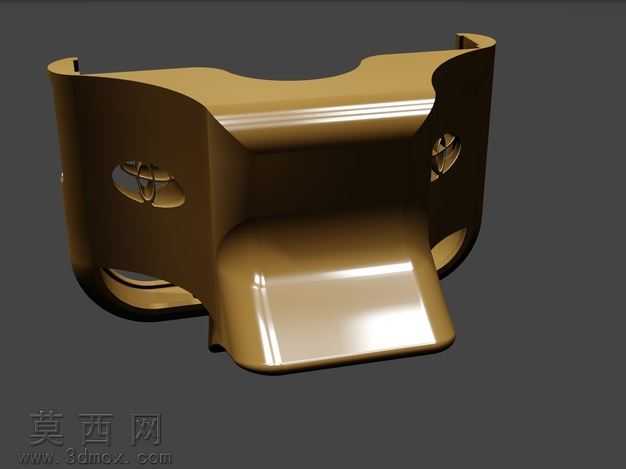

本作品为适配iPhone系列手机设计的壁挂式固定坞站三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，整体遵循一体化注塑成型的工艺逻辑进行特征绘制，所有壁厚、圆角、卡扣结构均符合量产注塑件的设计规范，避免出现壁厚不均、倒扣无法脱模的结构问题。模型整体采用U型环抱式主体结构，两侧设置对称的竖向导向滑槽，可引导手机顺滑滑入坞站内部，滑槽内侧预留细微的弹性变形余量，适配带轻薄保护壳的iPhone安装使用，避免安装过程中刮花手机边框。坞站背部设计有两个对称的沉头安装孔，可通过螺丝将整个坞站固定在墙面、桌面侧边、车载中控台等垂直安装面，沉头孔结构可保证螺丝安装后表面平整，无凸起结构剐蹭手机背部。坞站底部预留开放式的走线缺口，可在手机固定后顺畅连接充电线材，同时底部承托结构做了内凹弧度处理，完全贴合iPhone底部的曲面轮廓，承托受力均匀，长期使用也不会出现压痕。模型中部的镂空区域既可以减轻整体结构重量，减少注塑材料的消耗，也能为手机背部提供充足的散热空间，避免手机充电时热量堆积。渲染阶段采用哑光硬质塑料材质赋予模型主体，模拟ABS工程塑料的细腻磨砂质感，场景采用柔和的影棚布光，突出结构的轮廓线条与曲面过渡细节，所有棱边均做了R0.5-R1mm的圆角处理，无尖锐边角，使用过程中不会划伤手部或手机表面。设计过程中充分考虑了使用场景的实用性，整体结构无多余装饰部件，造型简洁利落，既可以作为墙面充电固定座使用，也可以作为桌面立式支架使用，多角度的结构受力验证保证了手机安装后的稳定性，不会出现松脱滑落的问题，模型的所有配合尺寸均经过公差校验，与iPhone机身的配合间隙控制在0.2mm以内，既保证安装顺滑，又不会出现晃动异响的问题。
