发动机动力传动连杆活塞杆三维设计

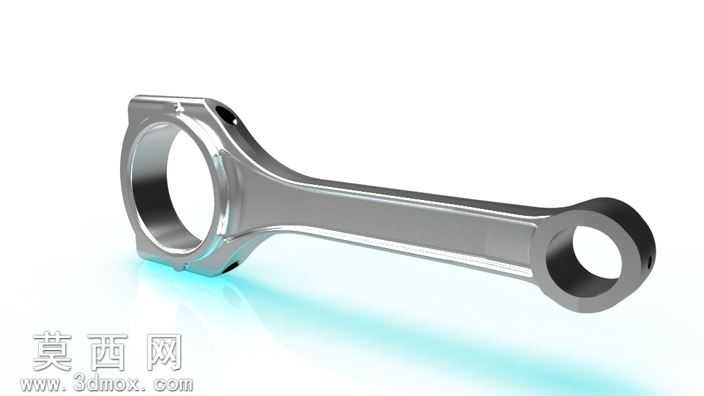

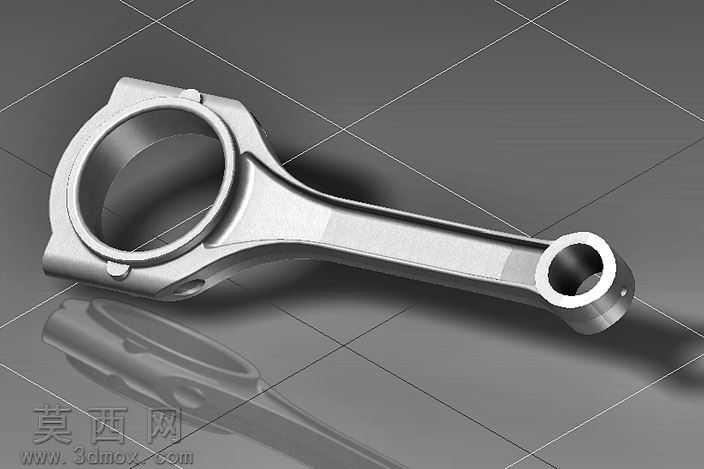

本次设计的活塞杆为发动机曲柄连杆机构的核心传动零件，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循机械设计规范，先通过二维草图绘制零件的对称截面轮廓，添加完整的几何约束与尺寸约束，保证杆身的对称度、大小端孔的同轴度等关键形位公差符合设计要求，再通过旋转、拉伸、切除等基础特征命令生成零件的基础基体，随后对大小端的安装定位凸台、螺栓孔、油道孔等细节结构进行精细化建模，对杆身与大小端的过渡位置添加符合力学要求的圆角特征，避免应力集中问题。材质配置阶段为零件赋予了锻钢材质属性，调整材质的金属粗糙度、反光度参数，还原钢制机加工零件的真实质感，渲染阶段采用纯色背景配合定向打光，清晰展现零件的整体轮廓与结构细节，能够直观呈现零件的外观形态。结构设计上，该活塞杆采用传统的分体式大端设计，大端孔用于匹配曲轴曲柄销，小端孔通过活塞销与活塞连接，杆身采用工字形截面设计，在保证整体结构强度与刚度的前提下，尽可能降低零件自身重量，减少往复运动过程中的惯性力，大小端的连接螺栓孔位置经过受力校核，能够满足发动机运行过程中交变载荷的承载要求，大端内侧预留轴瓦安装位，小端预留衬套安装位，符合实际发动机零部件的装配逻辑。设计过程中参考了成熟量产发动机连杆的结构参数，对杆身的长径比、大小端孔径比例、过渡圆角半径等关键参数进行了反复调整，确保零件的结构合理性，建模完成后通过软件的干涉检查功能验证了各结构之间无干涉问题，整体模型结构完整，细节还原度高，可用于发动机结构教学、零部件装配演示、有限元受力分析等场景，能够帮助学习者直观理解曲柄连杆机构的传动原理与活塞杆的结构特点。
