木质三向斜接榫卯连接结构

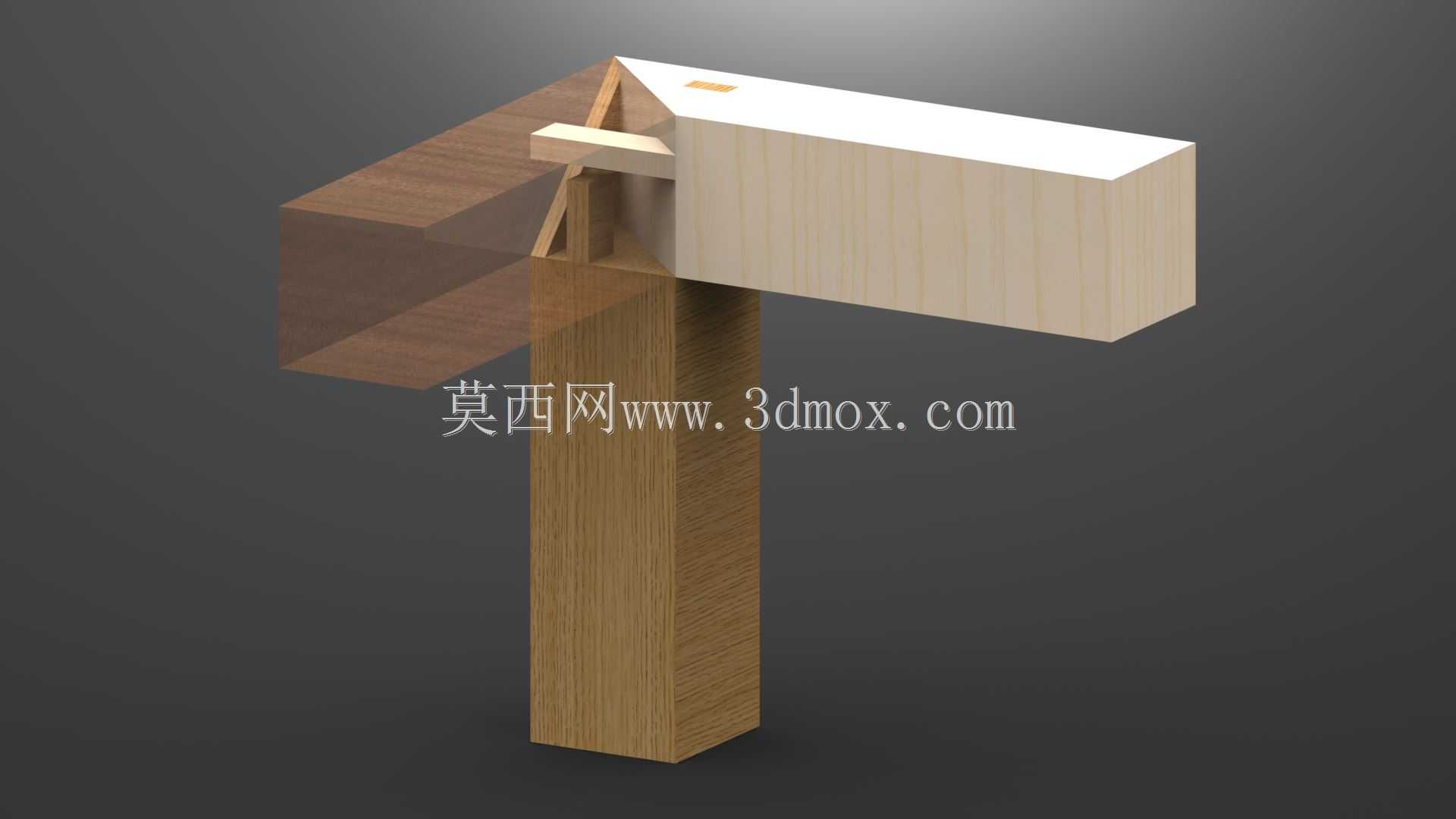

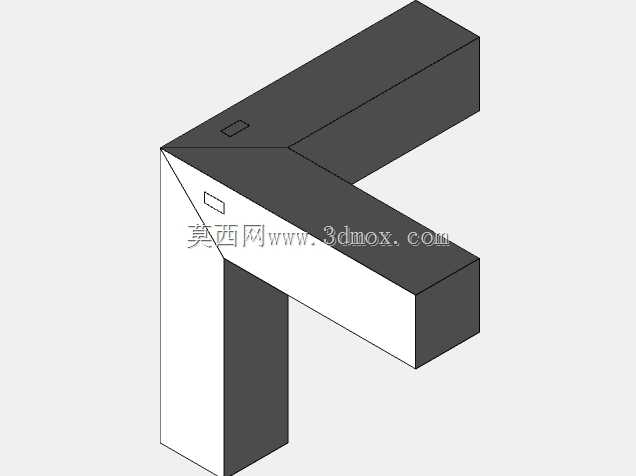

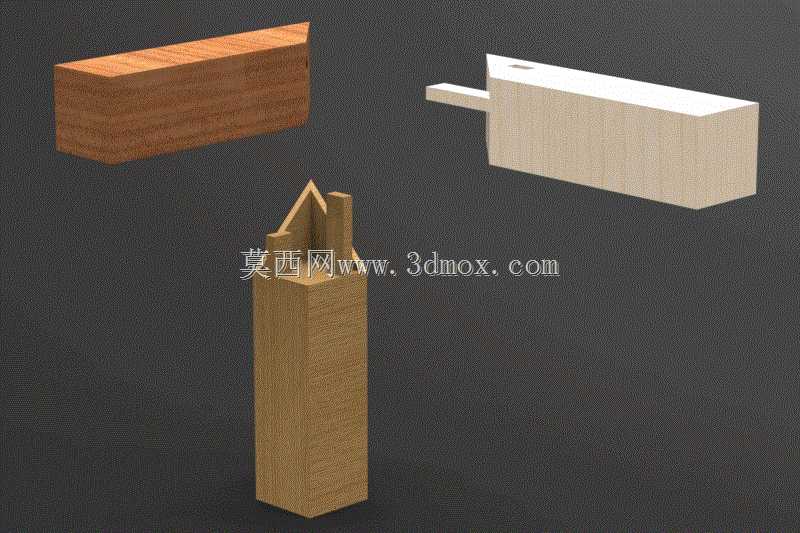

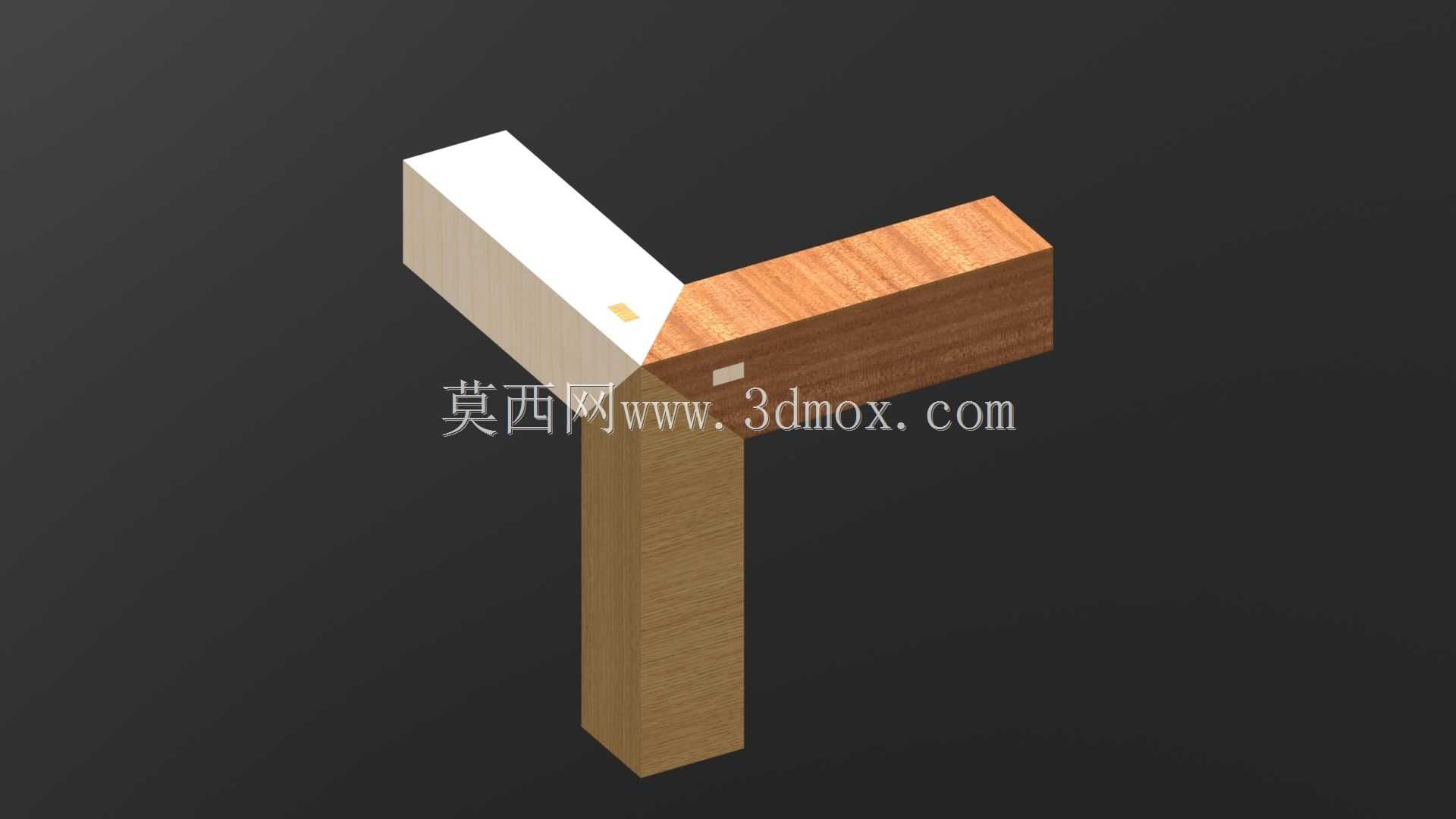

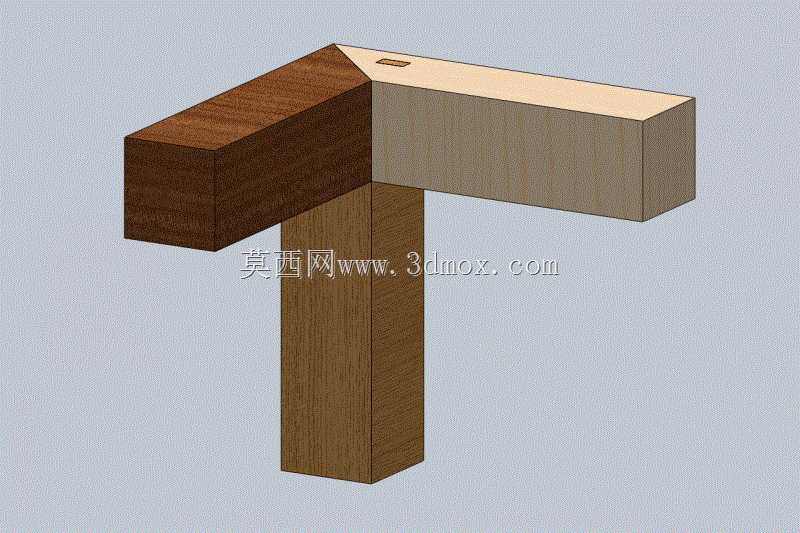

这款三向斜接榫卯结构，主要应用于实木家具框架、古建木作节点、定制木质展架的三维空间杆件连接场景，区别于常见的直榫、燕尾榫仅能完成两个方向构件的拼接，该结构可实现三根互成角度的木方在同一节点的无钉化稳固连接，无需额外金属固件即可完成空间框架的受力传递。从实际使用场景来看，这类接头常出现在中式实木家具的腿足与横枨、拉档的交汇位置，或是小型木质构筑物的角部节点，能在不破坏木材表面完整性的前提下，抵消三个方向杆件受载时产生的拉脱、扭转应力，避免常规角码连接带来的外观瑕疵与长期使用后的固件松动问题。设计过程中首先要明确三根构件的空间交汇角度，每根构件的榫头都采用斜切复合截面，其中竖向构件的榫端开出三道互成角度的V型卡槽，两根横向构件的榫头则加工成与卡槽完全贴合的斜楔形态，安装时无需额外施胶即可通过构件间的过盈配合完成初步锁止，施胶后可进一步提升节点的整体抗剪强度。建模时需要严格控制各榫面的配合公差，斜接面的角度偏差不能超过0.2度，否则会出现安装时榫头卡滞或是装配后存在缝隙的问题，单根构件的截面尺寸可根据实际使用场景调整，常规家具应用中适配30mm至50mm见方的实木方料，节点整体外轮廓不超出杆件截面的外接圆范围，不会额外占用安装空间，也不会在构件表面形成突出的连接结构。这类斜接结构的受力逻辑是通过三个方向榫面的互相咬合，将单根杆件承受的竖向荷载、水平侧向力均匀分散到另外两根构件上，避免节点处出现应力集中导致的木材劈裂，相比金属连接件固定的节点，全木质的榫卯结构能更好适配木材的温湿度变形特性，长期使用过程中节点会随着木材的张缩越卡越紧，不会出现固件锈蚀、连接松动的问题。建模时需要重点处理各斜切面的过渡位置，所有榫头的棱边都做了0.5mm的微小倒角，既避免安装时木材棱边崩缺，也能引导榫头顺利滑入卡槽，完成装配后三个构件的外表面完全齐平，无需额外打磨处理即可直接进行后续的表面涂饰工序。
