BTC6-35型钢丝绳隔振器三维结构设计

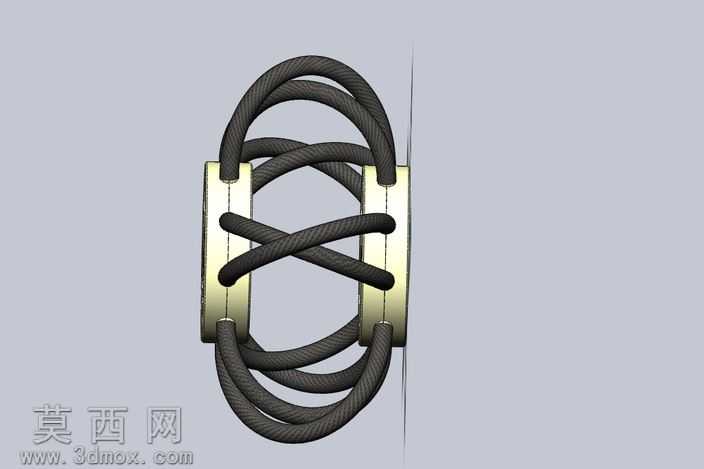

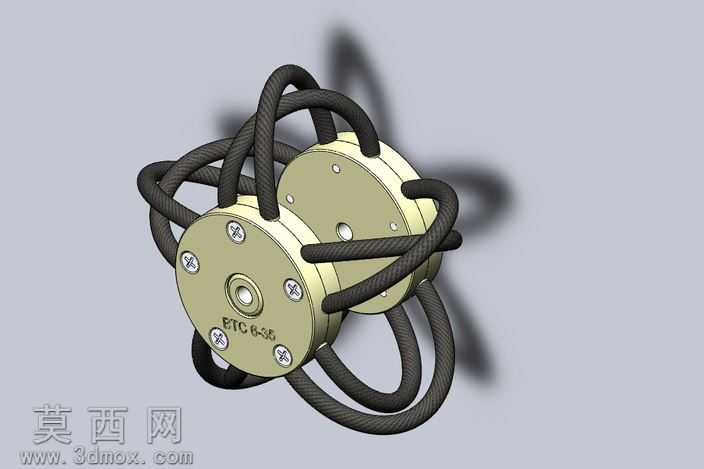

本作品为BTC6-35型钢丝绳隔振器的三维参数化建模成果，建模过程严格遵循实物测绘尺寸与工程设计规范，在SolidWorks软件中完成全结构的特征化搭建，确保各部件尺寸精度与装配逻辑完全符合实际产品的生产要求。模型整体采用上下对称的双金属安装板搭配多组缠绕式钢丝绳的结构布局，上下两块圆形金属安装板为核心承载基体，建模时通过拉伸凸台、切除拉伸等基础特征完成板体轮廓构建，精准还原了板面上的安装沉孔、中心定位孔以及螺丝固定孔的位置与尺寸，孔位的同轴度、孔间距公差均按照机械加工标准进行约束，保证后续虚拟装配与实际生产的适配性。安装板表面的产品标识字符通过包覆特征实现，还原了实物表面的蚀刻标识效果，金属部件的材质在渲染阶段赋予哑光合金材质，模拟航空铝合金经表面氧化处理后的细腻金属质感，边缘处添加微小倒角特征还原真实机加工的工艺细节，避免模型棱角过于生硬脱离实际。核心的隔振钢丝绳部分采用扫掠特征完成建模，根据钢丝绳的缠绕走向绘制三维空间路径，以圆形截面沿路径扫掠生成绳体，精准还原了钢丝绳在上下安装板之间交错缠绕、多圈环绕的空间形态，绳体的弯曲弧度、缠绕间距完全匹配实物的隔振力学结构，钢丝绳材质赋予深灰色哑光编织纹理材质，模拟多股钢丝拧绞后的表面质感，渲染时添加细微的纹理凹凸效果，还原钢丝绳表面的编织肌理，提升模型的真实感。装配阶段采用同轴、重合、距离等标准配合约束，将钢丝绳两端与上下安装板的固定位置精准定位，还原钢丝绳与安装板之间的刚性连接状态，整体装配完成后无干涉、无错位，可清晰展示隔振器的完整结构组成。设计过程中充分考虑该类隔振器的功能特性，通过对称式的钢丝绳缠绕布局，保证隔振器在多方向受力时均可提供均匀的缓冲隔振效果，模型可直接用于后续的力学仿真分析、产品装配演示以及工程出图使用，渲染阶段采用柔和的工作室光照环境，通过多角度光源投射突出金属部件的轮廓与钢丝绳的空间结构，阴影效果柔和自然，清晰展现各部件的位置关系与结构细节，整体模型结构完整、细节丰富，完整还原了钢丝绳隔振器的真实形态与结构特征。
