内螺纹直通式手动球阀结构展示

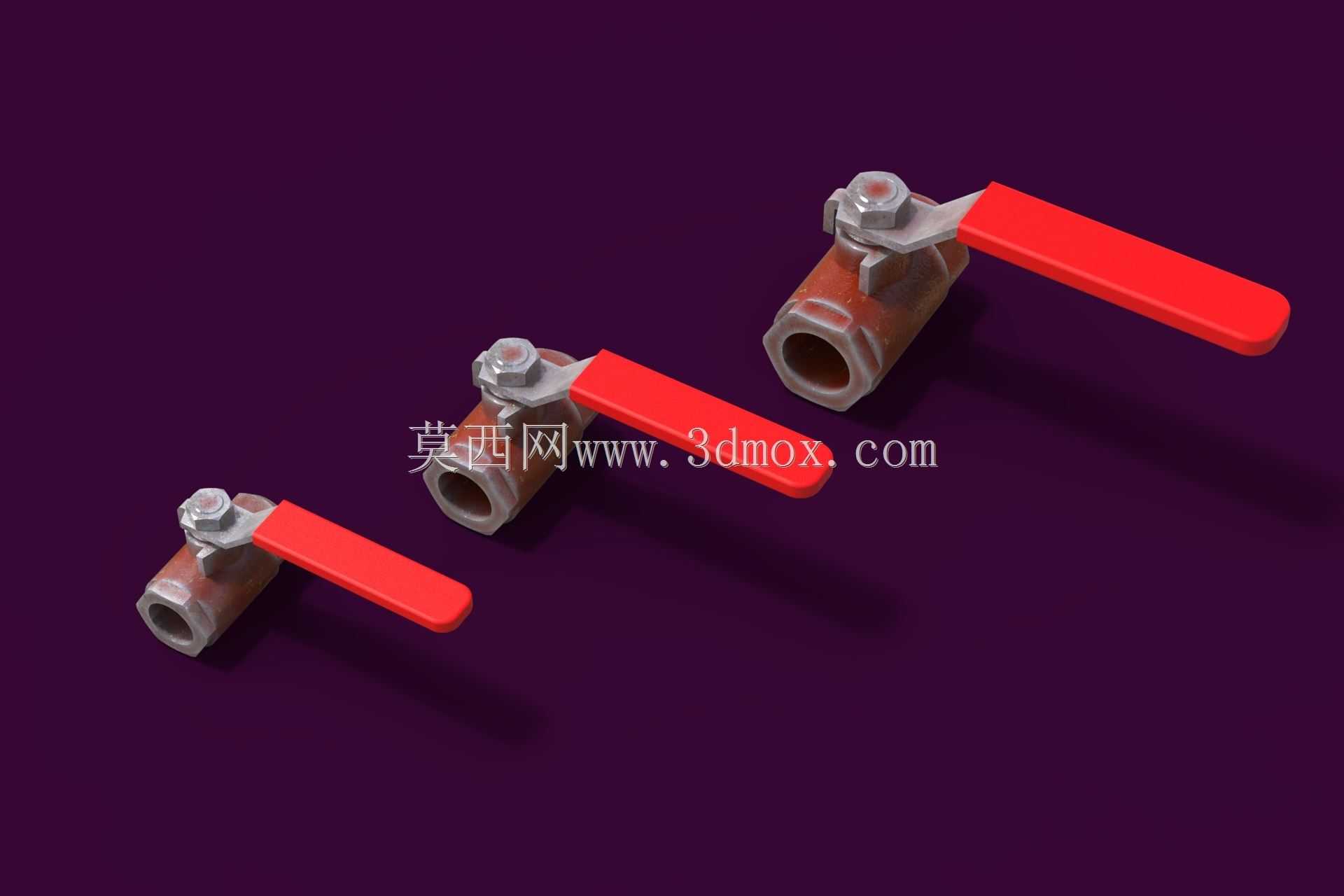

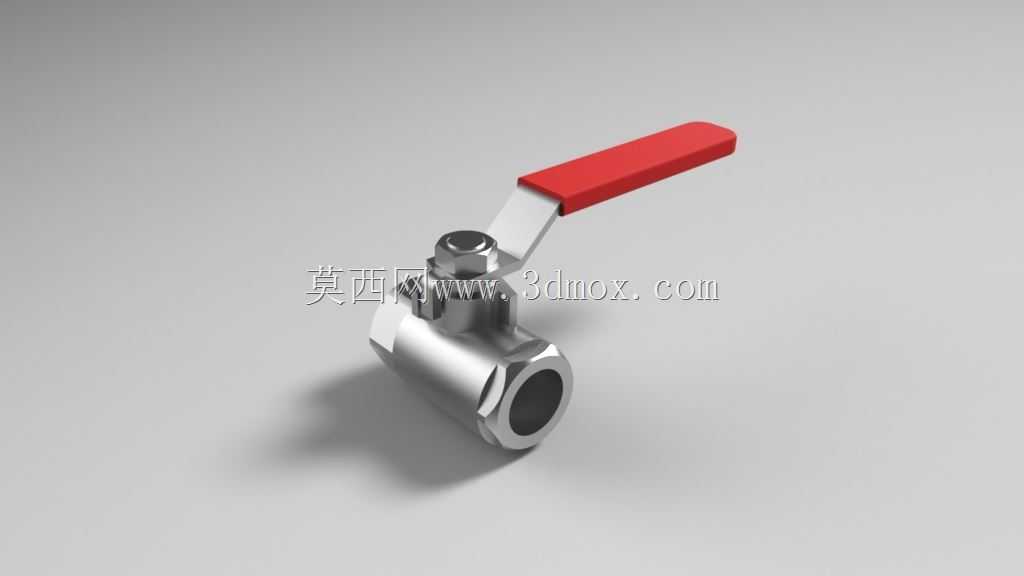

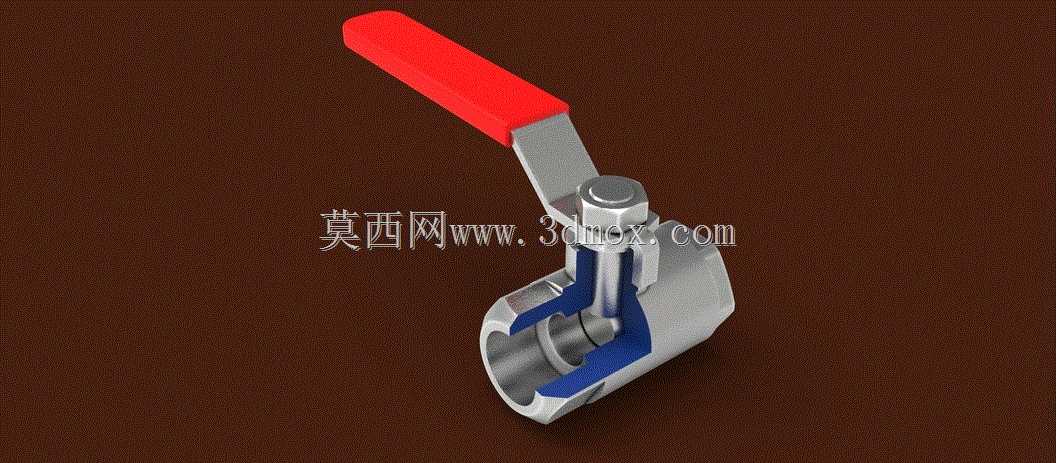

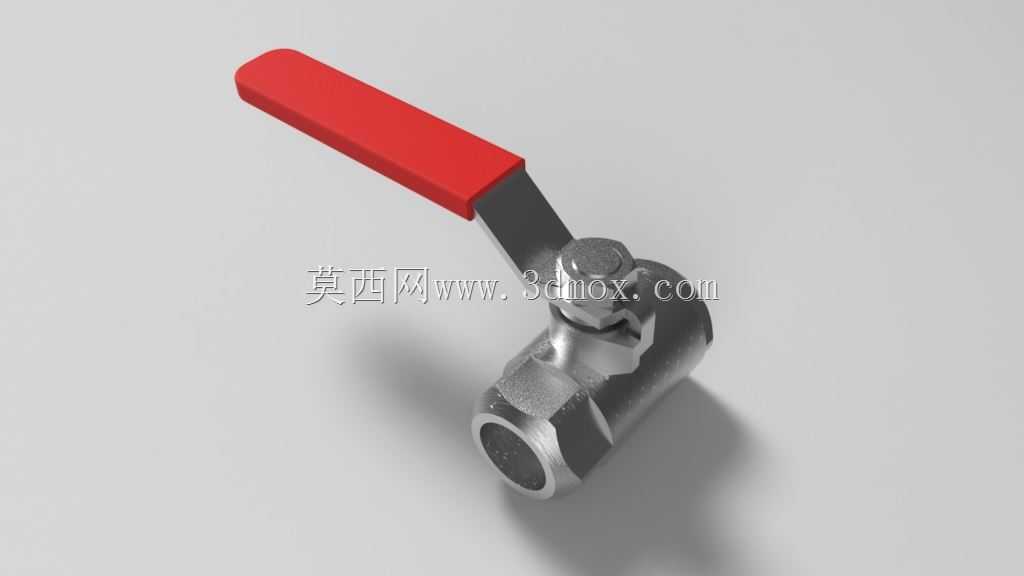

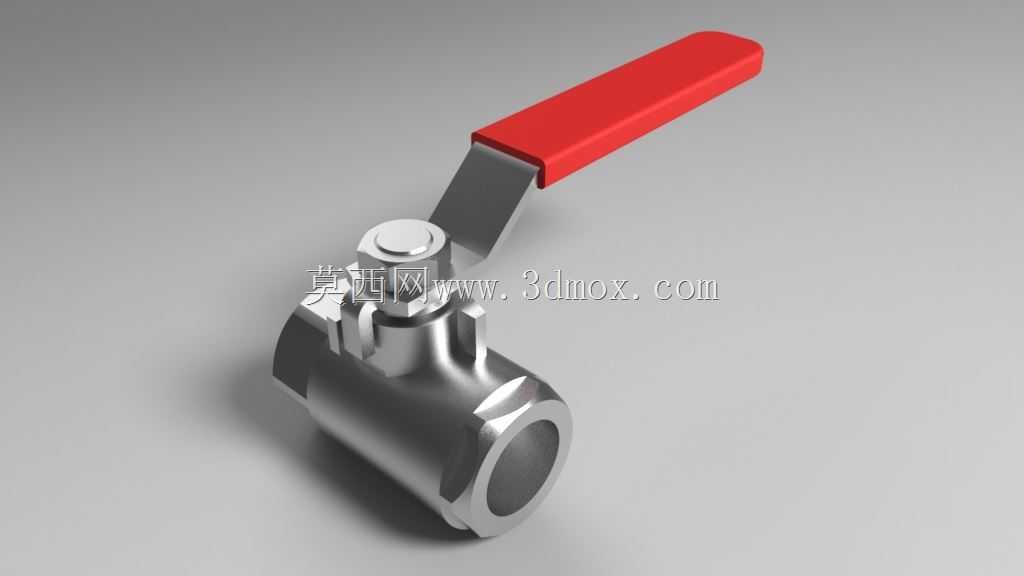

这款手动球阀的三维结构完整呈现了内螺纹直通球阀的核心构造，从剖切视角可以清晰看到内部流道、密封副与操作机构的配合关系，适合管路设计人员做选型校核、装配干涉检查时参考。在民用给排水、小型化工流体输送、暖通空调支路、液压站低压回路等场景中，这类小通径直螺纹球阀是最常用的截断类元件，主要作用是快速切断或导通管路内的流体介质，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，全开状态下流道阻力几乎可以忽略，不会造成明显的介质压降。从结构设计来看，这款球阀采用一体式阀体铸造结构，两端内螺纹接口直接和对应规格的外螺纹管路对接，不需要额外的法兰连接件，安装空间占用更小，适合布置在管路排布紧凑的设备内部。操作端采用红色包覆的杠杆式手柄，手柄长度经过力矩匹配，常温下操作人员徒手就能完成全开全关操作，手柄和阀杆之间通过扁方结构传递扭矩，阀杆处设置了多级密封结构，避免介质从阀杆配合间隙向外泄漏。内部的球体采用带通孔的金属球芯，两侧搭配弹性密封座，当手柄转动90度时，球芯通孔和管路流道完全对齐时为全开状态，转动到通孔垂直于流道时，密封座完全抱紧球芯外壁实现截断，密封性能可靠，在额定压力范围内可以实现零泄漏。从安装边界来看，这类球阀的整体轴向尺寸较短，手柄转动时需要预留足够的侧向操作空间，不能紧贴墙面或其他管路元件布置，否则会导致手柄无法转动到全开或全关位置，影响正常使用。建模时还原了所有配合细节，包括阀体和端盖的连接结构、球芯和密封座的配合间隙、阀杆的防飞出结构，设计人员可以直接参考这个模型的尺寸比例，调整适配不同通径、不同压力等级的同类型球阀设计，也可以直接导入到管路装配体中做整体布局验证，检查和周边元件的空间干涉情况，避免实际安装时出现装配冲突。
