台达伺服CN1连接器布线分接板

项目分类:3D模型 发布时间:2021-10-07 ID:306679
  • 台达伺服CN1连接器布线分接板
  • 台达伺服CN1连接器布线分接板
  • 台达伺服CN1连接器布线分接板

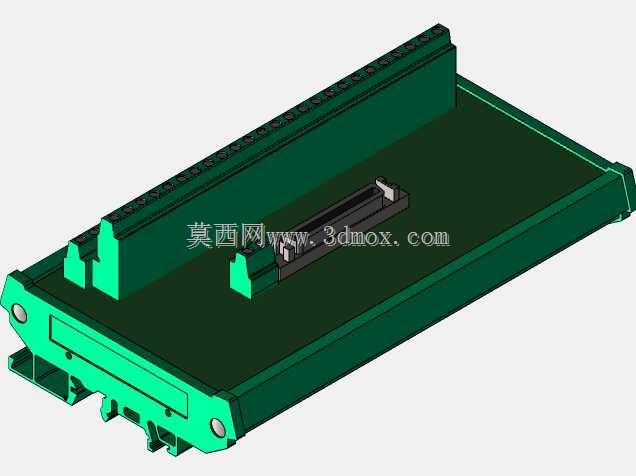

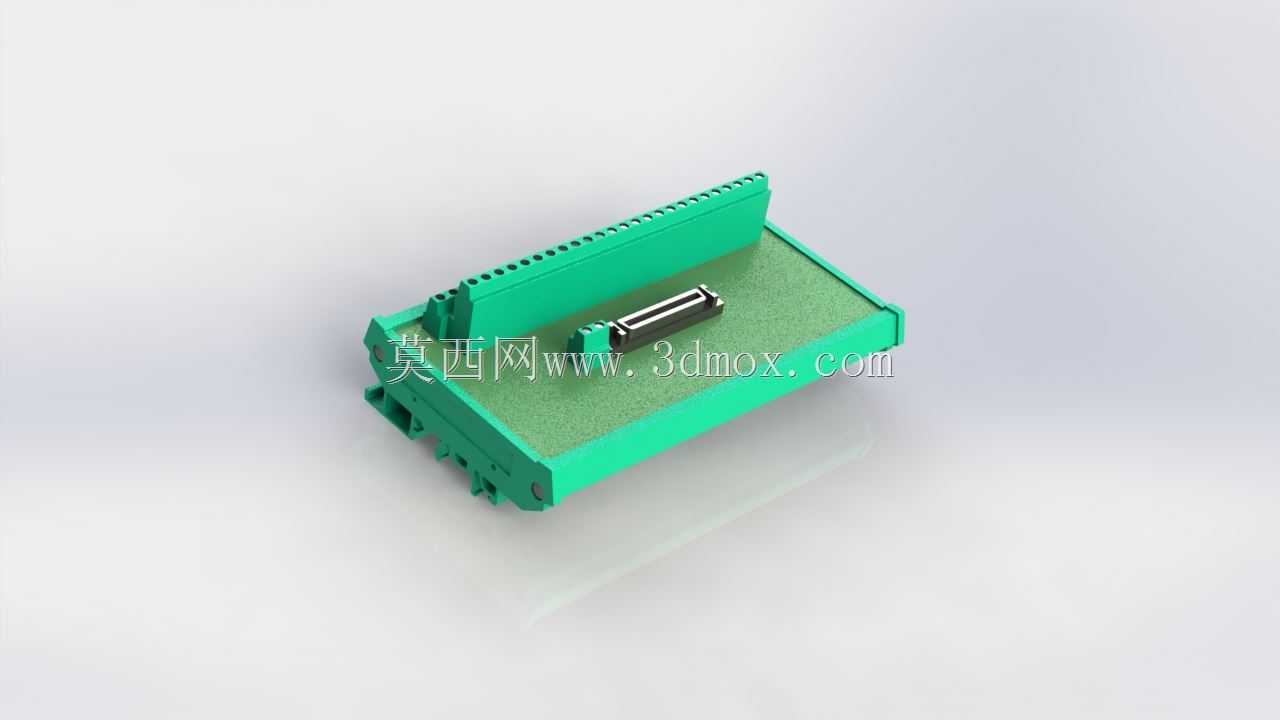

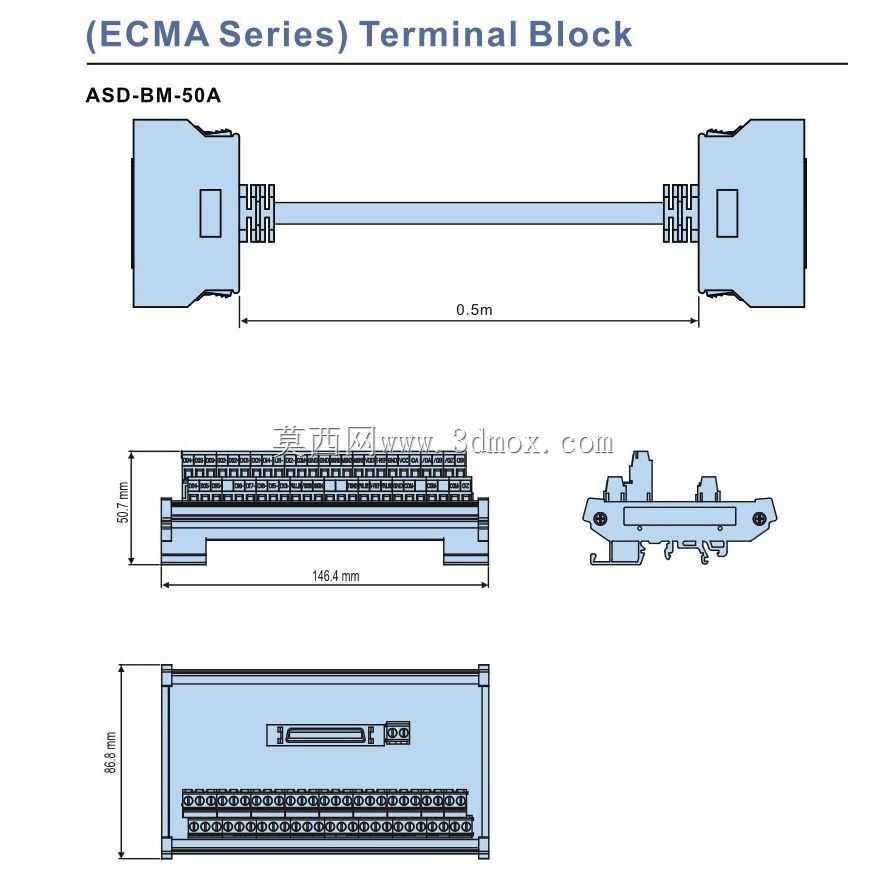

在伺服控制系统的柜内布线作业中,CN1接口作为伺服驱动器与上位控制器、IO模块之间的核心信号交互端口,往往会汇集脉冲指令、方向信号、使能控制、报警输出、编码器反馈等数十路细芯信号线,若直接将线缆压接后插入驱动器接口,不仅柜内走线杂乱无章,后期排查故障、更换线缆时需要反复插拔驱动器端接口,极易造成接口针脚弯折、接触不良等问题,严重时甚至会损坏驱动器本体的信号端口。这款适配台达ASDA-A2系列伺服系统的分接板,正是针对这类柜内布线痛点设计的中转接线部件,可直接对接驱动器侧的CN1连接器,将原本密集的针脚信号全部引出至板载的螺丝接线端子排上,施工人员可在端子排端完成所有信号线的压接、固定与标识,无需反复操作驱动器侧的高密度连接器。从结构设计来看,分接板采用基座与端子排一体化的注塑成型壳体,主体为绿色阻燃绝缘材质,板载区域预留了平整的线缆走线空间,端子排沿板体长边一侧排布,每一路接线位都对应CN1接口的针脚定义,接线时可对照端子旁的丝印标识逐一压接,避免错接漏接。板体中部预留了连接器对接位,可直接与CN1插头完成卡扣式锁紧,对接后不会出现松脱移位,壳体两侧设计了卡扣式安装结构,既可以直接卡装在标准DIN导轨上,也可以通过壳体边角的安装孔使用螺丝固定在柜内安装板上,安装边界适配常规电控柜的内部安装间距,不会与周边的断路器、接触器等元器件产生安装干涉。在实际设备应用场景中,这类分接板除了适配ASDA-A2系列伺服外,只要接口针脚定义匹配,也可用于其他品牌伺服驱动器的CN1端口布线中转,尤其在多轴伺服设备的电控柜内,每台驱动器搭配一块分接板,可让所有信号走线规整排列,每根线缆都可在端子端套上对应线号管,后期维护时只需在端子排处测量信号、更换线缆,完全不会触碰驱动器本体的接口,大幅降低运维过程中的硬件损坏风险。设计过程中,端子排的载流能力完全匹配伺服CN1端口的信号电流等级,绝缘壳体的耐温范围适配电控柜内的常规工作温度,板体的边缘做了圆角处理,避免布线作业时划伤线缆绝缘层,对接端的卡扣结构做了限位设计,插入时到位后会有明显的卡扣反馈,确保连接器与分接板之间的连接可靠,不会因为设备运行过程中的振动出现接触不良的问题。
