双轴自卸式货运拖车三维设计

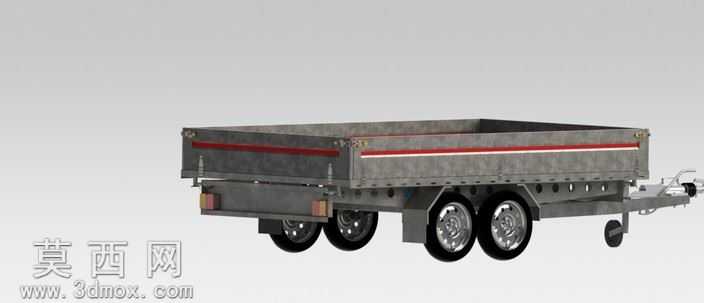

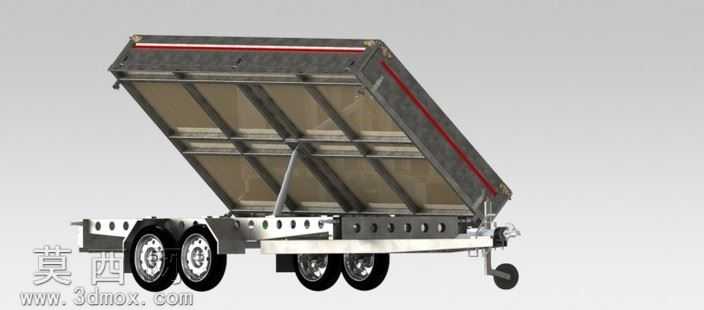

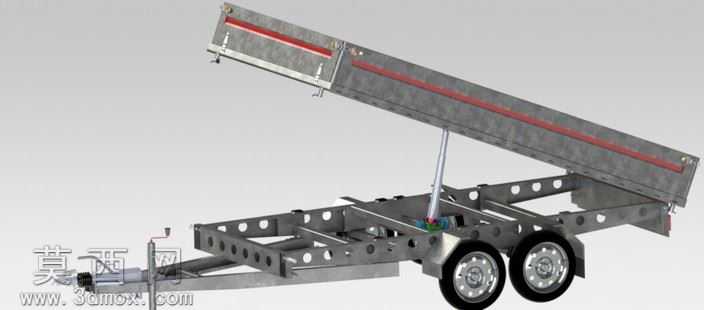

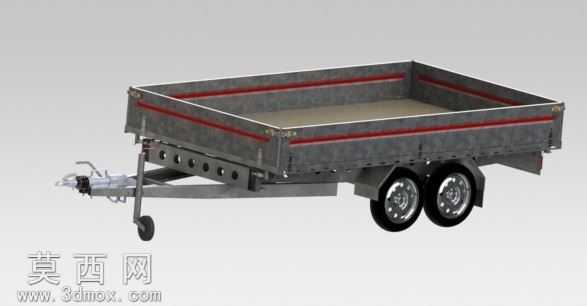

本作品为双轴结构的自卸式货运拖车三维建模成果，建模过程围绕民用短途货运的实用需求展开，在三维软件中首先完成整体比例的框架搭建，严格参照小型拖挂设备的通用尺寸规范，确定车斗容积、轮距、牵引连接部位的基础参数，保证模型与实际使用场景的适配性。建模阶段采用实体建模与钣金建模结合的方式，车斗主体部分模拟冷轧钢板的弯折成型结构，对车斗边缘的加强筋、侧壁的红色反光标识条、底板的防滑承载结构都做了精细化还原，每一处拼接焊缝的位置、板材搭接的厚度都按照真实钣金加工工艺设置，避免出现不符合生产逻辑的结构错误。行走机构部分，对双轮胎总成、轮毂螺栓、轮轴连接结构、支撑驻车的小型导轮都做了独立建模，轮胎表面的防滑纹理、轮毂的金属光泽质感都通过材质编辑实现真实还原，牵引架部分还原了拖挂连接头、制动连接结构、驻车支腿的完整形态，支腿的可转动结构、连接头的锁止部件都做了可动性的结构预留，方便后续做运动仿真演示。渲染阶段采用哑光金属材质模拟车斗的镀锌钢板质感，搭配橡胶材质的轮胎暗面质感、金属镀铬的轮毂亮面效果，通过环境光遮蔽效果突出结构的层次感，将车斗内部的承载平面、侧壁的加强结构、底盘的承重梁结构都清晰呈现。设计思路上重点兼顾自卸功能的结构合理性，在车斗与底盘的连接位置预留了翻转铰接的结构空间，底盘的承重梁采用多道横向加强结构，匹配双轮胎的承重能力，能够满足小吨位散货运输、自卸卸货的使用需求，整体模型没有冗余的结构部件，所有外露的零件都对应真实拖车的功能结构，既保证了外观的还原度，也具备结构设计的参考价值，可用于小型拖挂设备的结构教学、改装方案参考、货运设备展示等场景。
