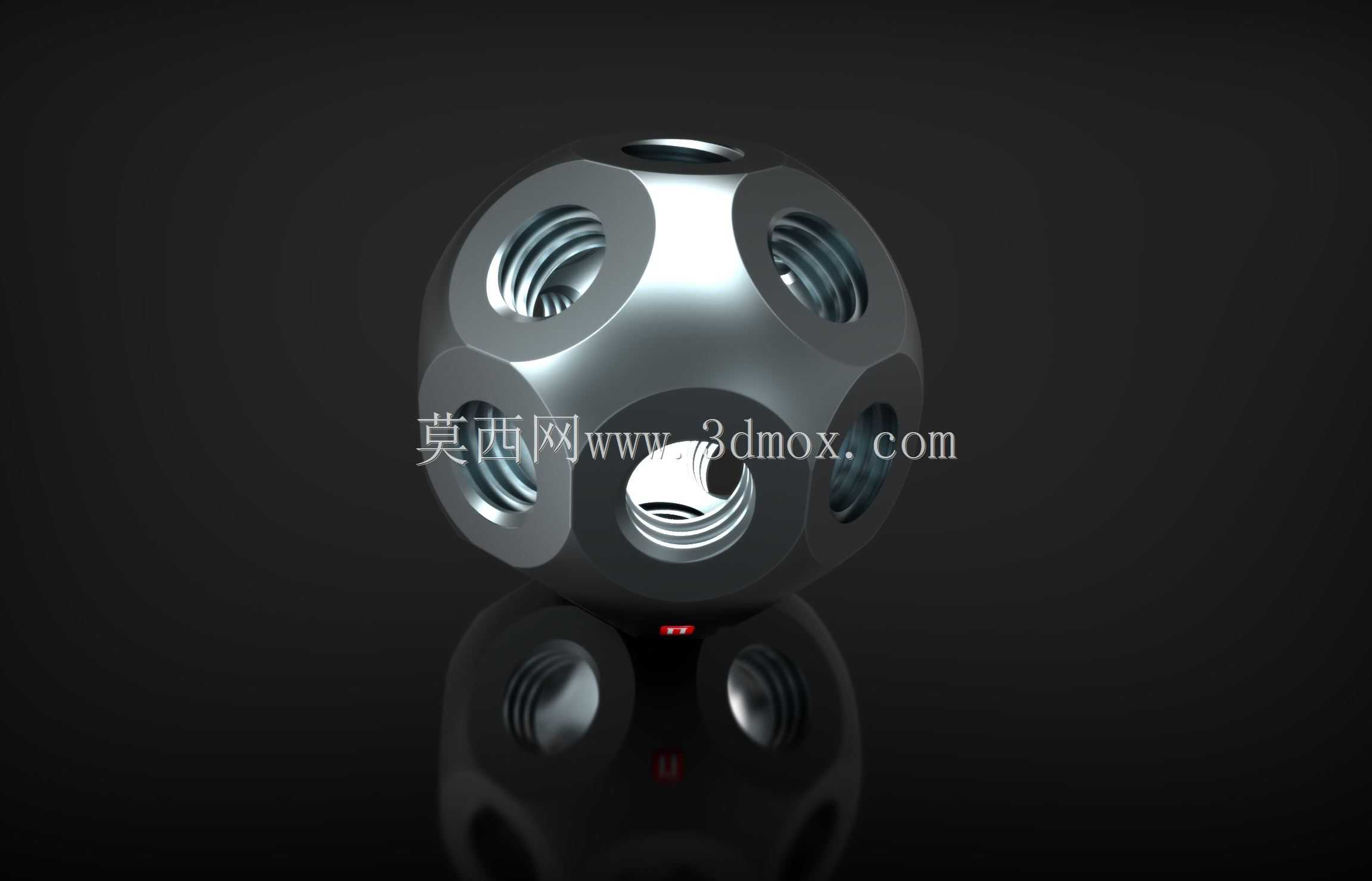

多向螺纹连接球形节点结构件

该球形连接构件主要应用于模块化框架搭建、空间桁架组装、实验工装架设等需要多向杆件交汇连接的场景，在工业测试台架搭建、小型设备支撑框架、定制化工装夹具的组合装配中，能够替代传统的角码、多通接头，实现不同方向杆件的快速对接，减少连接节点的数量，提升整体框架的结构一致性。构件整体为实心金属球体加工而成，球体表面均匀分布多个带内螺纹的安装孔，各孔的轴线均交汇于球心位置，能够保证接入的杆件受力方向沿径向传递，避免连接部位产生附加弯矩，适配不同角度的杆件拼接需求，无需额外加工转接件即可实现多方向的杆件固定。设计阶段优先考虑了受力均匀性，所有螺纹孔的深度根据对应杆件的常规受力载荷设定，螺纹规格统一适配常用的圆管杆件外螺纹尺寸，孔口位置做了微小的倒角处理，既可以去除加工毛刺，也能在杆件旋入时起到导向作用，避免螺纹错牙损伤。球体的外径尺寸根据常规小型框架的杆件规格匹配，安装时仅需将对应带外螺纹的杆件对准孔位旋入即可，无需额外的紧固件，相邻孔位之间的球面间距足够，能够保证杆件旋入后相邻杆件的端部不会发生干涉，预留的操作空间也方便使用扳手对杆件进行锁紧操作。这类球形节点在实际使用中，能够灵活调整框架的搭建角度，尤其适合非标准角度的桁架结构搭建，相比传统的直角连接配件，不需要根据搭建角度定制特殊接头，能够大幅缩短非标框架的组装周期，同时球体本身的结构对称性好，各方向的受力承载能力一致，在承受多向拉压载荷时，应力分布更均匀，不会出现局部应力集中导致的连接失效问题。加工过程中需要保证各螺纹孔的位置度公差，确保各孔轴线精准交汇于球心，避免杆件安装后出现角度偏差，影响整体框架的装配精度，螺纹加工采用成型丝锥攻丝，保证内螺纹的配合精度，让杆件旋入后既具备足够的连接强度，也不会出现过松或过紧的装配问题。
