公路自行车双盘曲柄传动组件结构设计

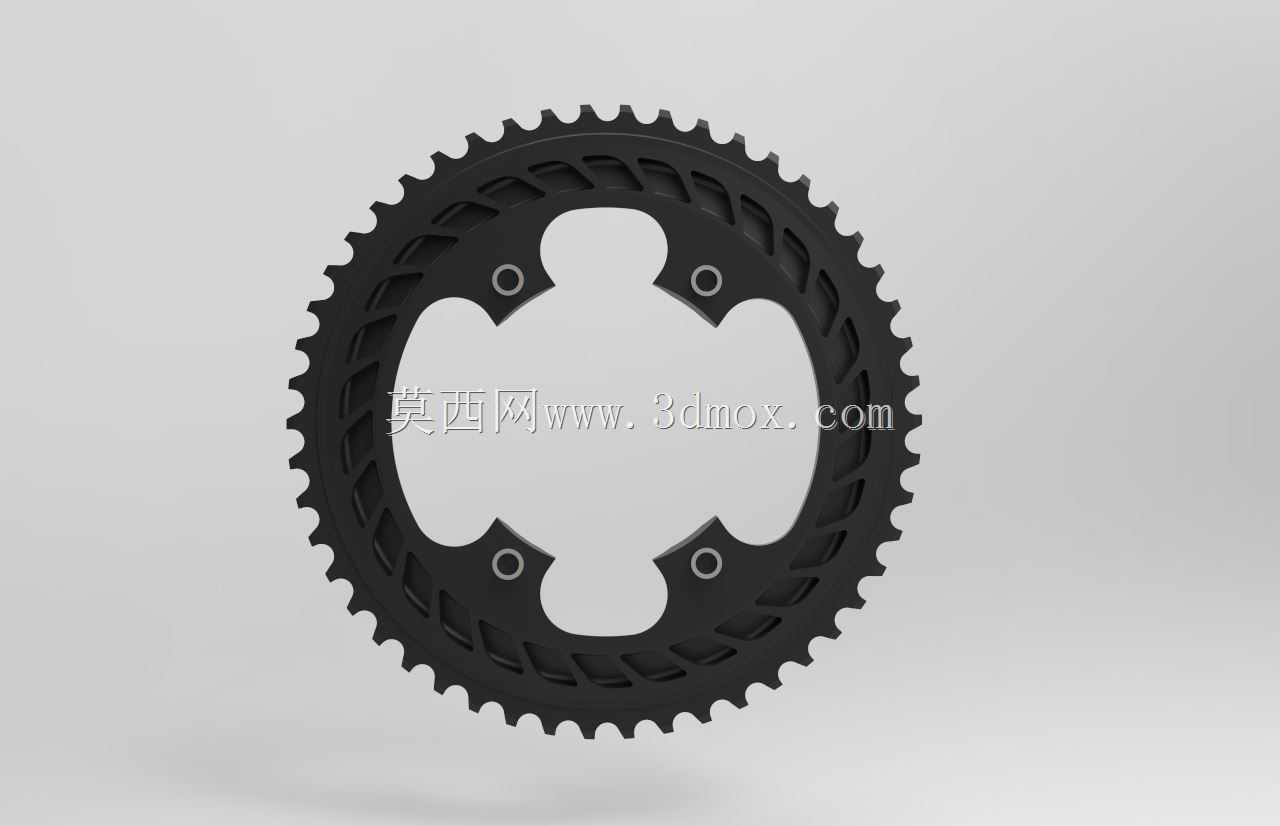

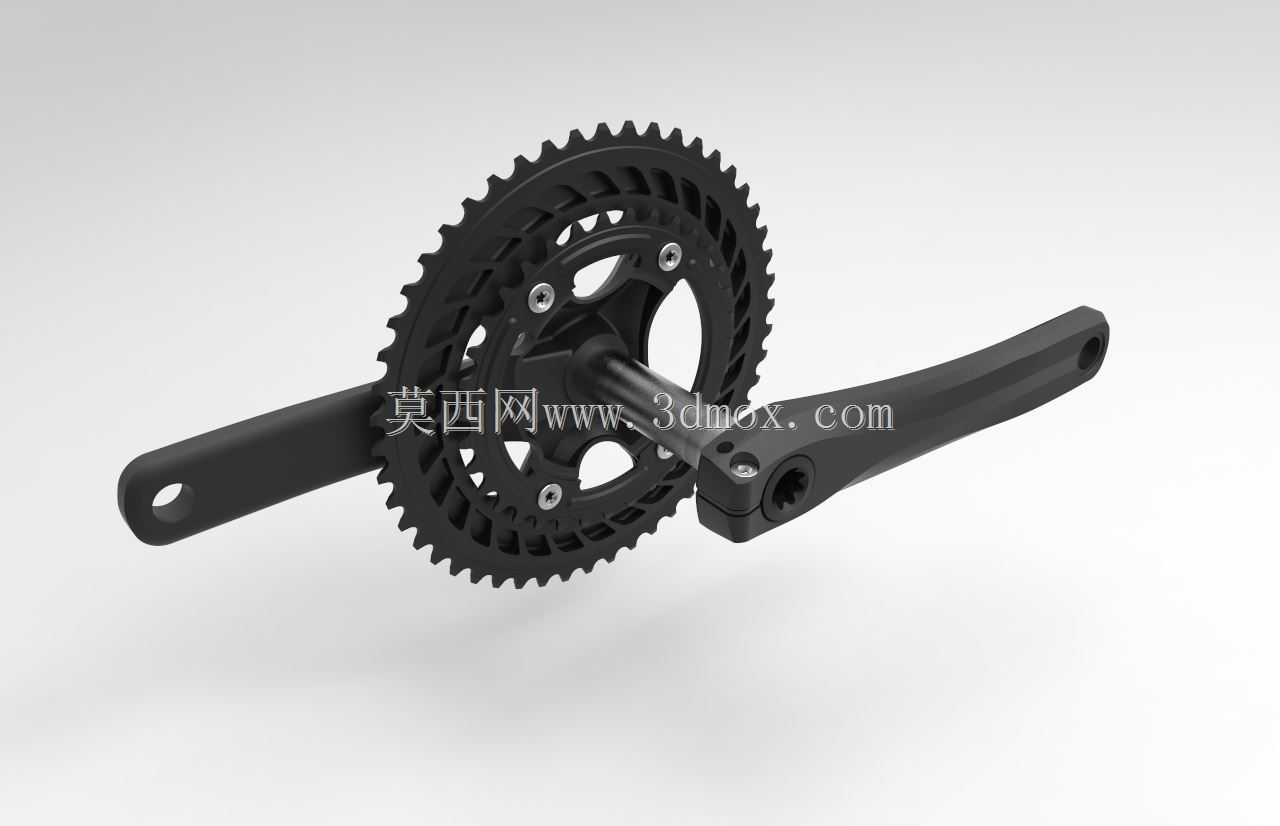

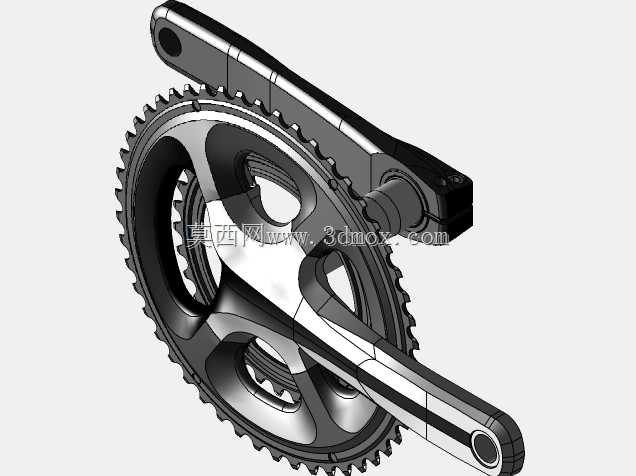

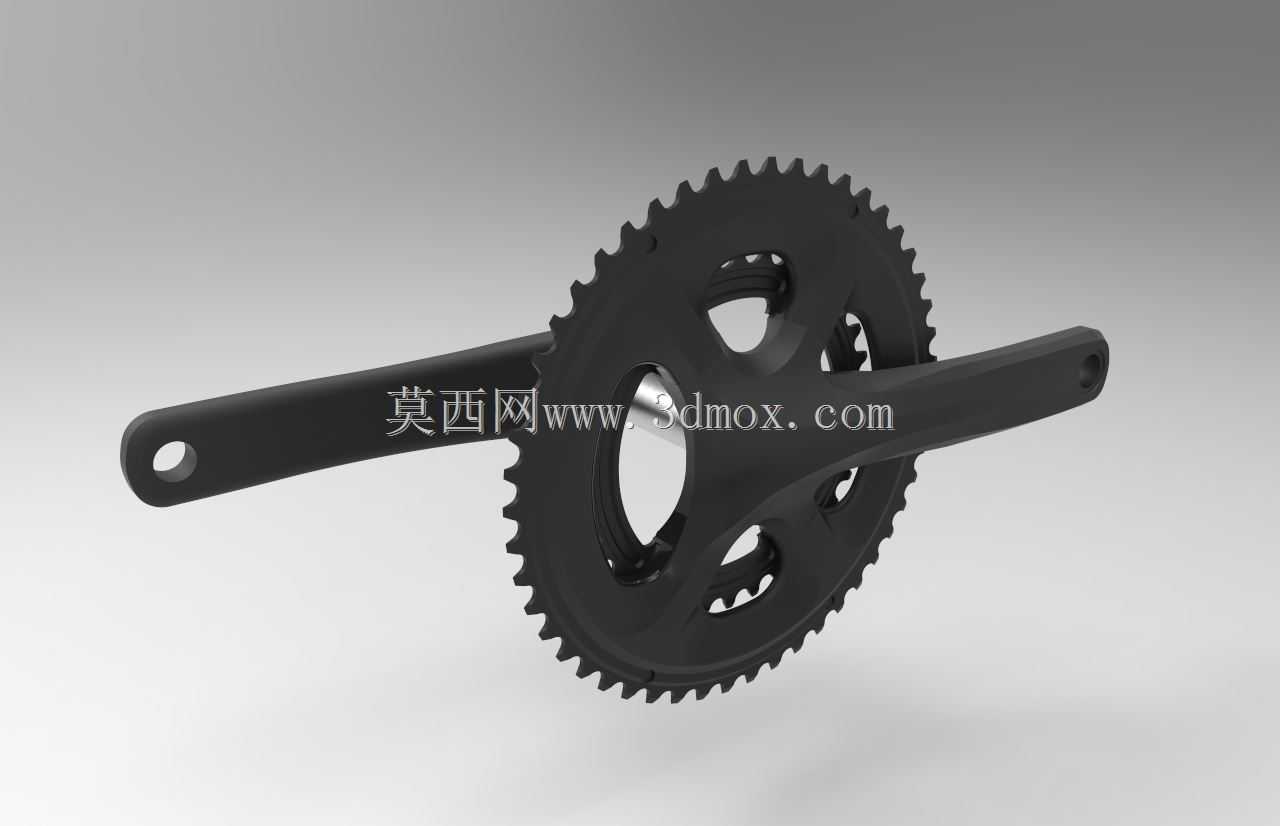

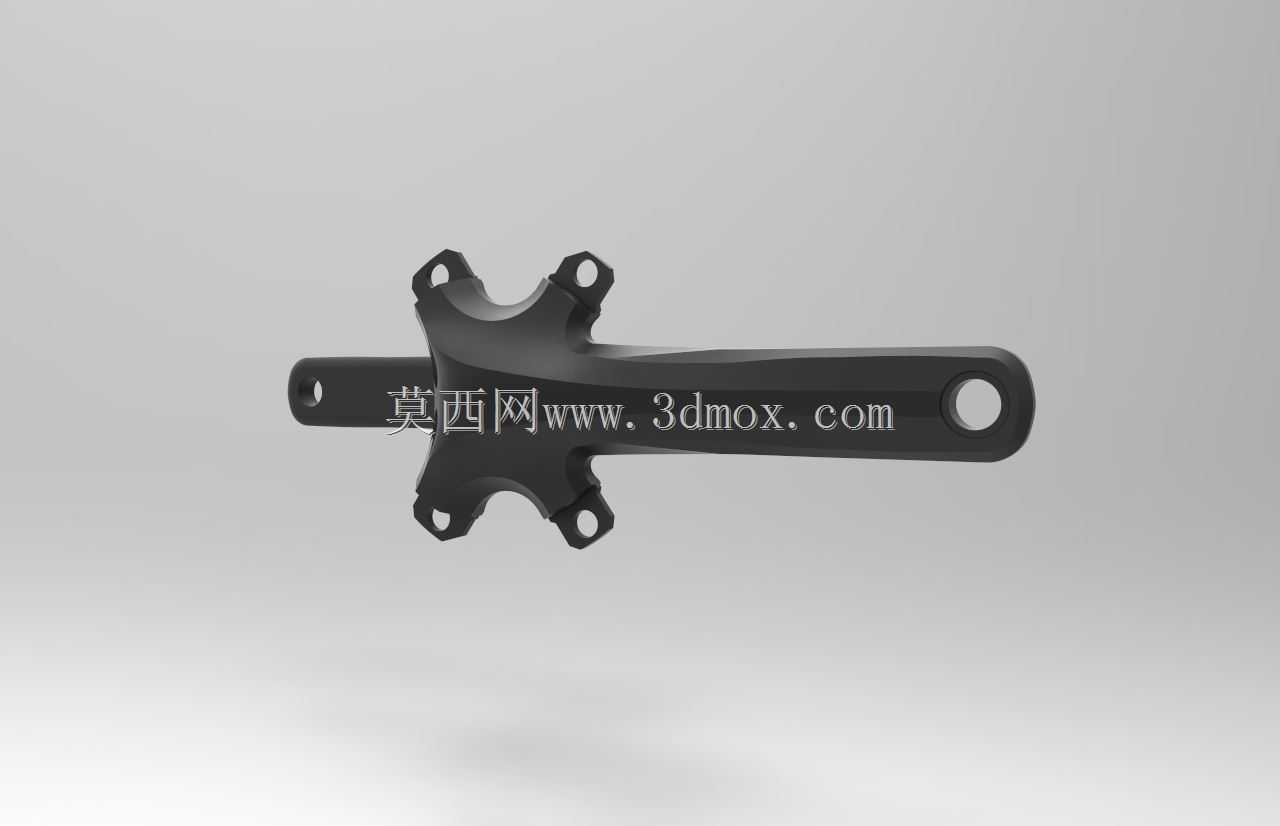

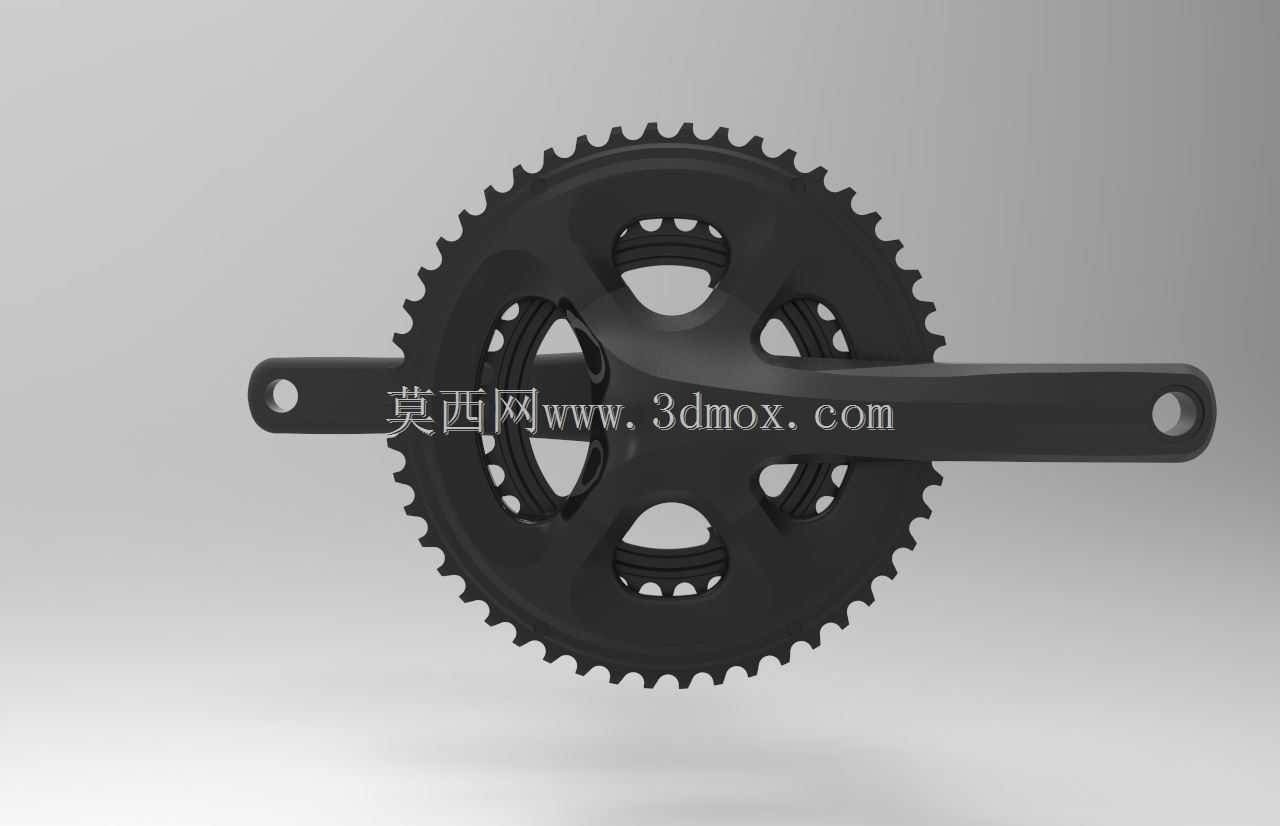

这套曲柄牙盘组件是公路自行车传动系统的核心受力部件，日常骑行过程中，骑行者施加在脚踏上的扭矩会通过曲柄臂传递到盘片位置，再通过链条将动力传导至后轮飞轮，最终驱动车辆前进。在实际骑行场景里，无论是平路高速巡航还是爬坡发力踩踏，这套组件都需要持续承受交变载荷，尤其是站立摇车的瞬间，曲柄根部的应力峰值会达到常规踩踏的数倍，因此结构设计阶段就需要重点考量受力路径的合理性。从结构设计思路来看，曲柄臂采用了变截面流线造型，靠近中轴安装位的位置截面更宽，向脚踏安装端逐步收窄，这种设计既可以在应力集中的中轴连接区域保证足够的结构强度，又能在远离受力核心的区域去除冗余材料，实现整体轻量化的目标。盘片采用双盘布局，大小盘的齿形经过优化，能够配合链条实现顺畅的上下变速动作，盘片上的镂空结构一方面可以降低旋转部件的整体重量，另一方面也能在骑行过程中减少风阻，同时在泥泞路段骑行时，镂空位置可以排出附着在盘片上的泥沙，避免卡链问题的出现。安装边界方面，这套组件适配110BCD的盘片安装标准，曲柄长度为172.5mm，中轴安装位的孔径与对应规格的中空中轴完全匹配，脚踏安装端采用标准的螺纹接口，可以兼容市面上绝大多数公路车脚踏产品。大小盘的齿数搭配为50/34，这个压缩盘的齿数设定非常适合业余骑行爱好者使用，小盘34齿的设定可以在陡坡路段提供足够轻的齿比，降低爬坡时的踩踏负荷，大盘50齿则可以在平路路段支持更高的巡航速度，兼顾不同路况下的使用需求。曲柄臂的外形做了圆弧过渡处理，没有尖锐的棱角，既可以减少应力集中点，提升部件的疲劳寿命，也能在日常使用中避免磕碰对骑行者造成划伤。盘片的齿尖做了倒角处理，能够让链条在变速过程中更顺畅地卡入齿槽，减少变速时的卡顿感，同时降低链条与盘片之间的磨损，延长整套传动系统的使用寿命。在实际装配过程中，需要保证左右曲柄的安装角度相差180度，盘片的安装定位缺口与曲柄上的定位凸台完全对齐，避免安装错位导致的盘片偏摆，减少骑行过程中链条蹭盘的问题。
