3/4规格六角结构管道连接端口

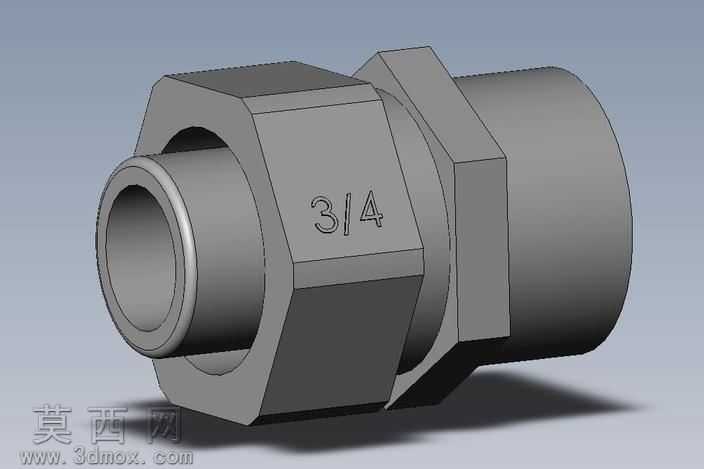

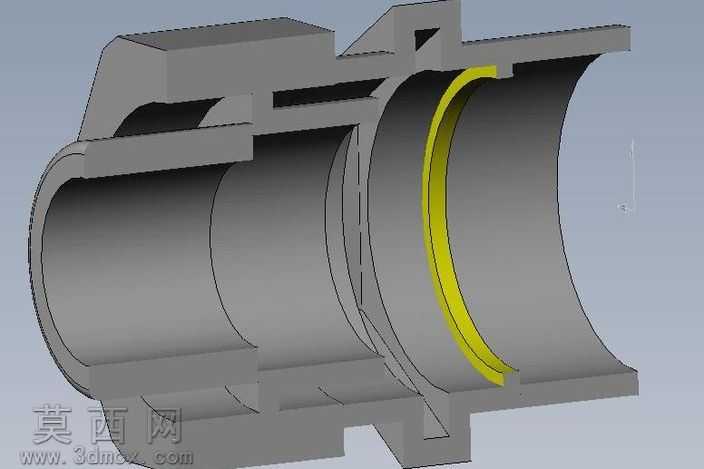

本作品为管道系统用连接端口三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械管路连接件的通用设计规范，整体结构还原度高，可直接用于管路装配验证、产品结构演示或生产加工参考。模型整体采用同轴回转体结合六角夹持结构的组合设计，主体从左至右依次为插接端、六角操作段、限位凸台、外螺纹连接段，各段衔接处均做了符合工艺要求的倒角过渡，避免建模过程中出现尖锐棱角，同时还原实际产品的加工工艺特征。建模阶段首先通过旋转凸台命令生成主体回转基体，精准控制各段的内外径尺寸，其中插接端的内孔直径与外圆尺寸匹配对应规格管路的插接公差，外螺纹段的螺纹参数符合通用管螺纹标准，保证与对应规格内螺纹部件的装配兼容性；随后通过拉伸切除命令生成六角操作段的六方轮廓，六方的对边尺寸符合标准扳手的夹持尺寸要求，方便实际安装时的扳手施力操作，六角段表面清晰刻印3/4规格标识，还原实物的标识特征，便于快速识别管路通径规格。材质渲染阶段采用哑光碳钢材质效果，还原金属管件的磨砂金属质感，通过调整环境光与反射参数，让模型表面呈现出均匀的金属漫反射效果，边缘处的高光处理突出零件的轮廓立体感，阴影效果自然贴合支撑面，整体渲染效果真实还原工业五金件的视觉特征。结构设计上，中部的限位凸台用于安装时的轴向定位，避免接头过度旋入对接部件，六角段与螺纹段之间的退刀槽结构也在模型中精准还原，符合机械加工的工艺要求，内孔全程保持同轴度设计，保证管路介质流通时无突兀变径造成的流阻增大问题。设计思路围绕管路连接的实用性展开，兼顾安装操作的便利性与连接后的密封可靠性，各结构尺寸均参考通用管路配件的行业标准设定，模型无多余特征、无建模错误，可直接导入装配体完成管路系统的整体装配干涉检查，也可用于产品宣传展示、安装教学演示等场景，完整还原了该类管道连接端口的全部结构细节与工艺特征。
