镂空水滴形艺术装饰摆件结构设计

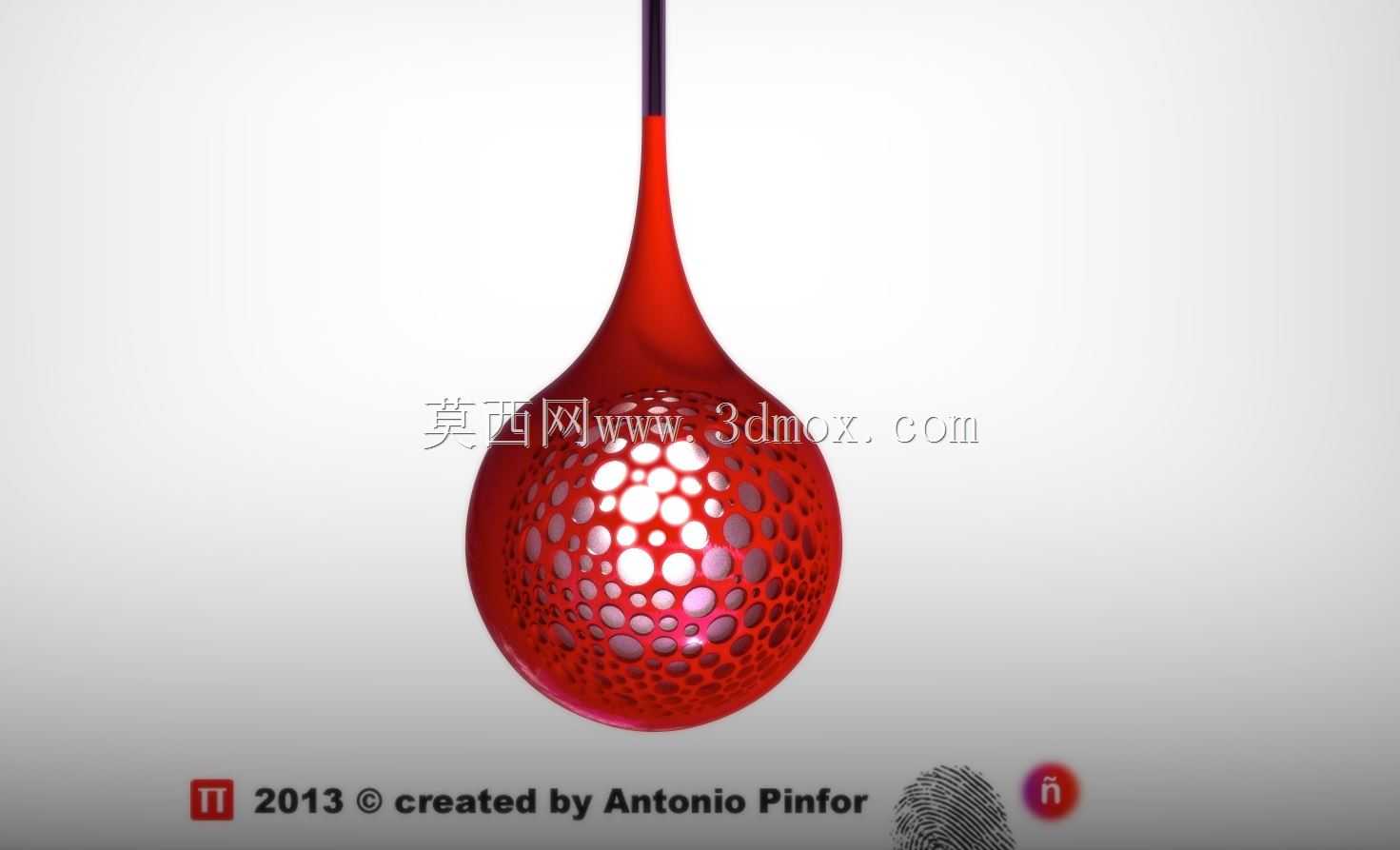

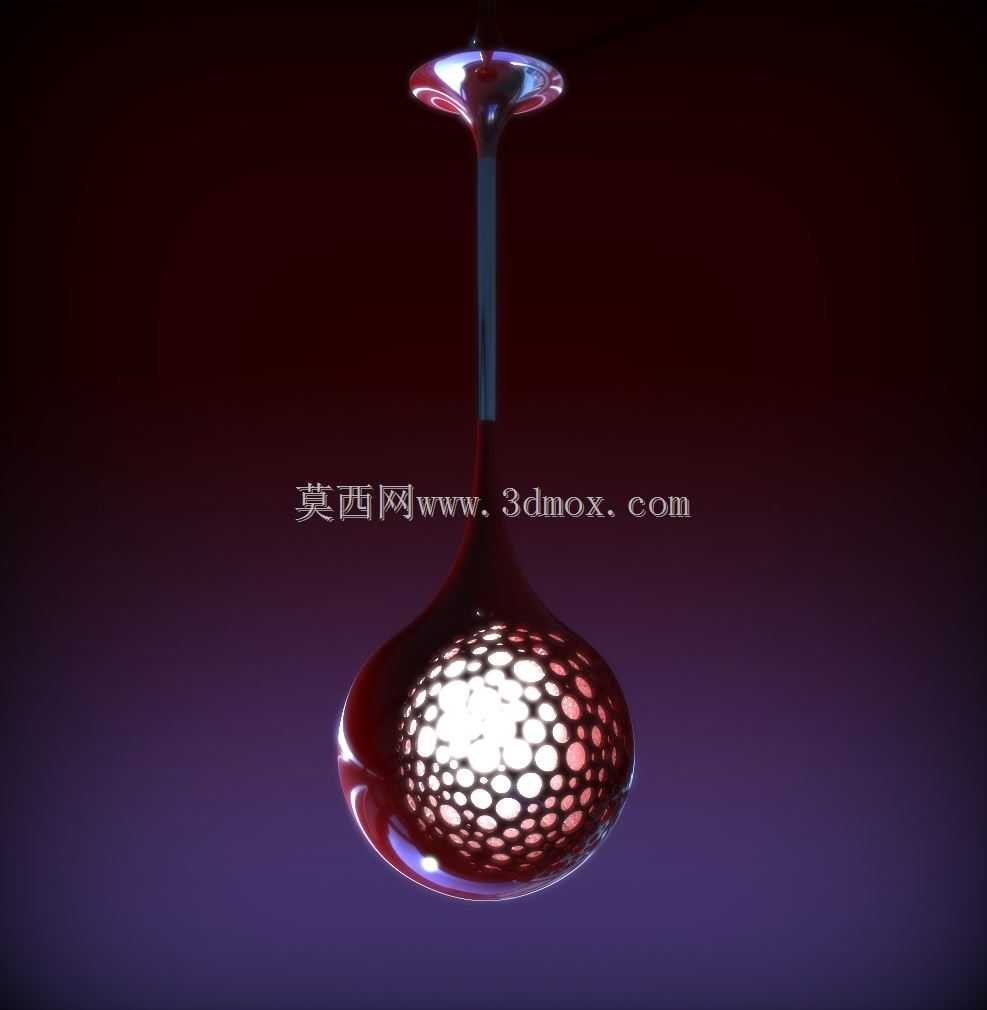

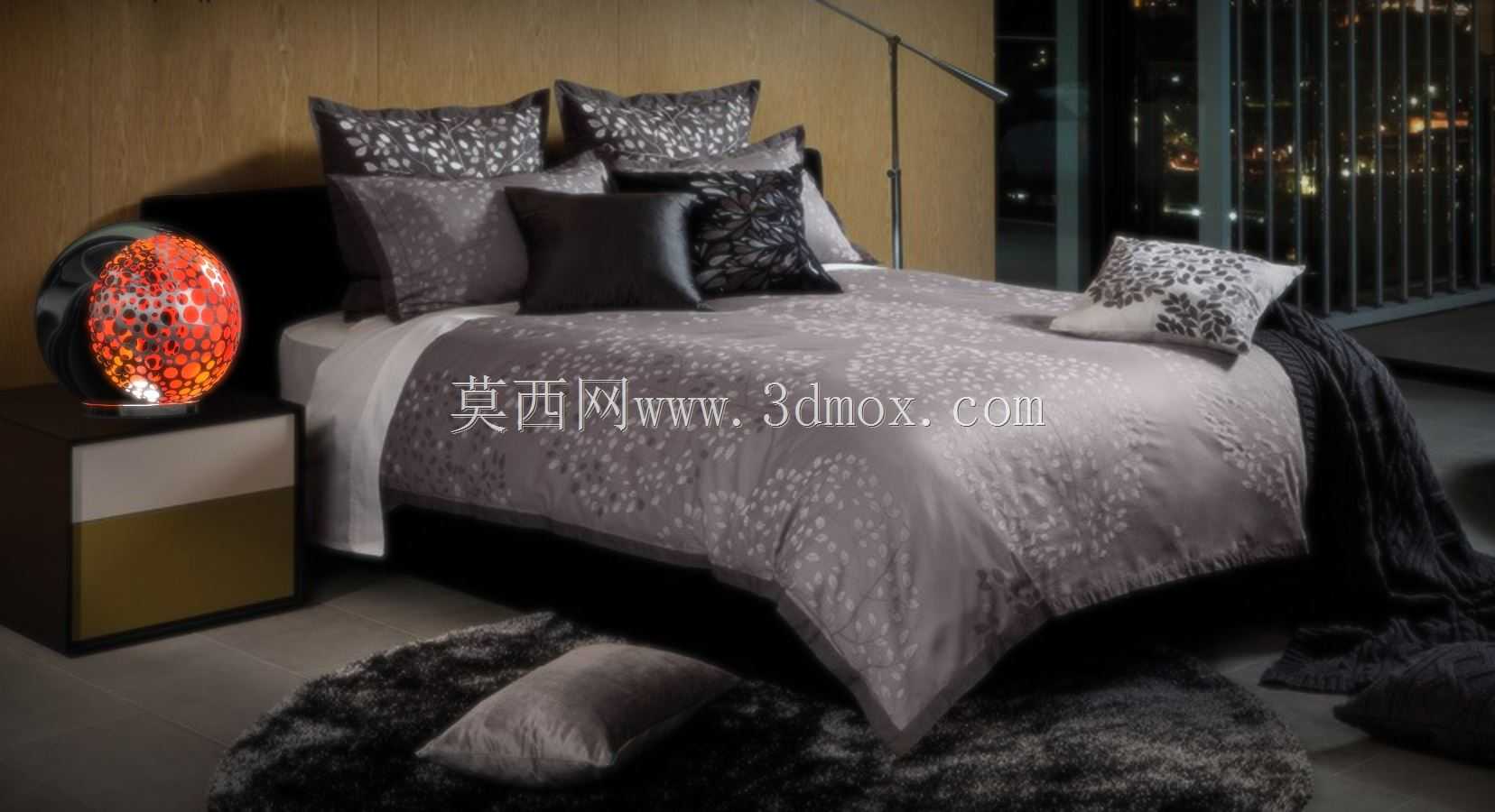

这款水滴形镂空构件在实际应用中，多作为商业空间软装吊挂装饰、艺术展陈装置的核心造型单元使用，也可适配高端家居的软装陈设场景，吊挂安装时顶部细颈结构可直接对接常规吊线、吊杆的安装接口，无需额外设计转接件，安装边界可适配直径10mm以内的标准吊具，整体外轮廓最大直径控制在180mm区间，总高度含顶部连接颈为320mm，吊挂后占用的垂直空间可根据吊具长度灵活调整，不会对周边通行或陈设造成空间干涉。从结构设计逻辑来看，整体采用上窄下宽的水滴曲面作为基础轮廓，顶部收窄的颈段做了壁厚加厚处理，壁厚从主体的2mm逐步过渡到颈段的4mm，能够承担整个构件的吊挂载荷，避免长期吊挂出现颈段变形断裂的问题。主体球形段采用渐变式镂空孔洞设计，孔洞直径从中心区域的12mm向边缘逐步缩小到3mm，孔洞排布遵循曲面流动逻辑，既保证了整体结构的力学强度，不会因为大面积镂空出现结构失稳，又能在光线照射下形成层次丰富的光影投射效果，适配不同场景的灯光氛围营造需求。建模过程中，先通过旋转命令生成水滴基础实体，再利用曲面投影将渐变点阵映射到实体表面，通过布尔运算切除孔洞后，对所有孔洞边缘做R0.5mm的圆角处理，避免锐边造成安装或清洁过程中的划伤风险，整体外表面做光滑曲面处理，可直接适配烤漆、电镀、3D打印等多种表面处理工艺，不需要额外做曲面修复。在实际选型使用时，若作为吊挂装置使用，需要在顶部颈段预留M8的螺纹安装孔，可直接匹配标准吊件的螺纹接口，安装时仅需保证吊点垂直受力即可，不需要额外做侧向支撑；若作为桌面陈设摆件使用，可在底部平面增加配重底座接口，直接粘接或螺纹连接配重底座即可稳定放置，不需要调整主体镂空结构。这类镂空曲面构件在设计时需要重点关注壁厚的均匀性，避免壁厚差异过大导致后续加工过程中出现变形，尤其是采用3D打印工艺制作时，均匀的壁厚能够减少打印支撑的使用，降低后期打磨处理的工作量，同时镂空孔洞的排布需要避开顶部受力颈段，保证受力区域的结构完整性，避免应力集中导致的结构损坏。
