方形法兰安装式精密机械功能部件

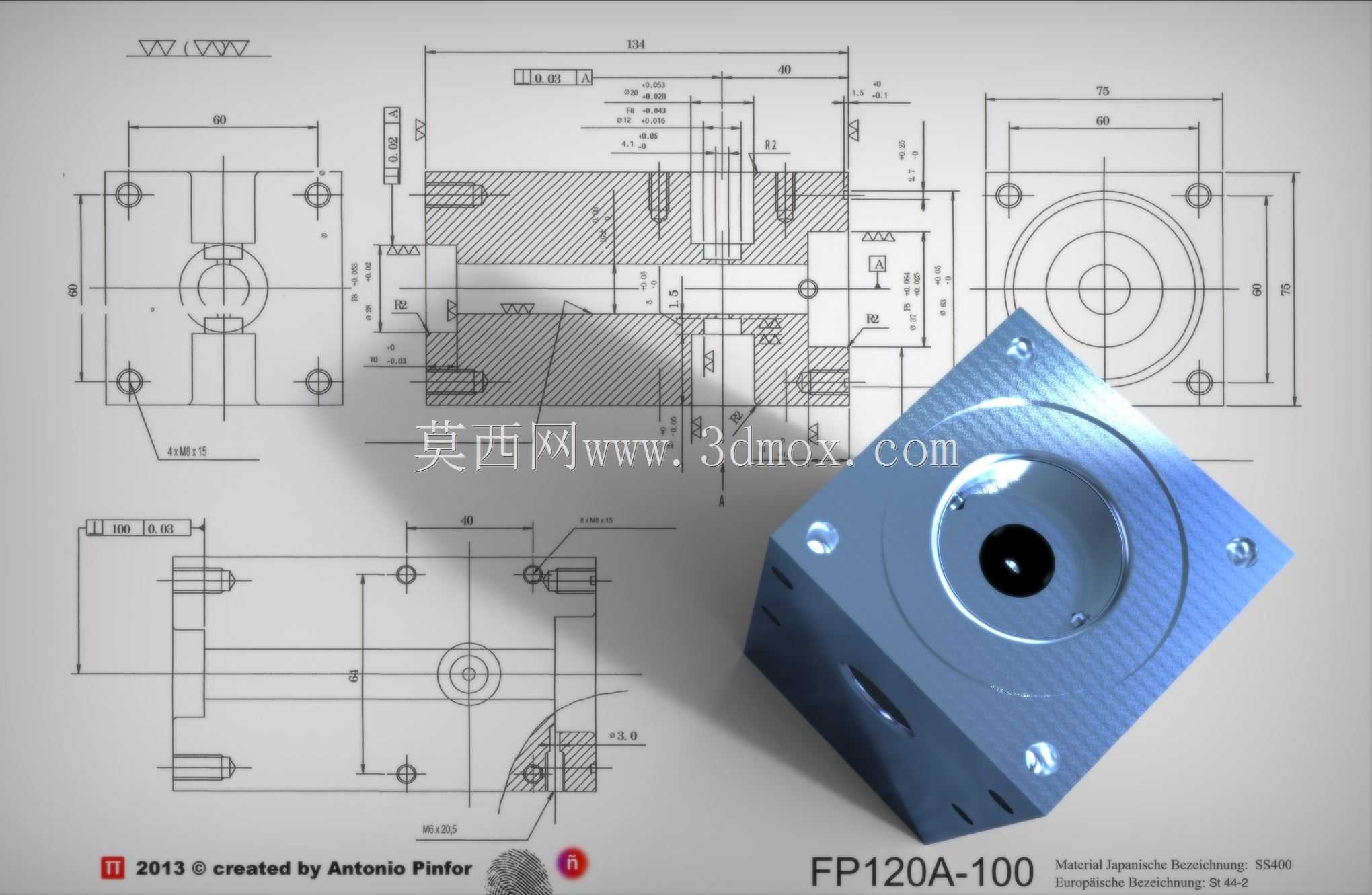

这款方形结构的机械功能部件，常应用于自动化生产线的传动定位工位、小型精密检测设备的执行端安装位，也可作为非标工装夹具的基准连接座使用，承担轴系定位、相邻功能模块衔接、载荷传递的核心作用。从结构设计来看，整体采用方块式主体构型，四个角位预留通孔式安装位，可直接通过螺栓固定在安装基板上，安装孔位的位置度公差控制在0.02mm范围内，能保证反复拆装后的重复定位精度，避免因安装错位导致的传动卡滞问题。主体中心设置阶梯式通孔，用于穿装传动轴或者安装轴承组件，孔内壁的同轴度、圆柱度公差均按照精密传动要求设定，可适配直径匹配的标准滚动轴承，减少轴系运转时的径向跳动。主体侧面分布多个不同规格的螺纹孔与沉孔，分别用于安装限位传感器、油路接头、端盖固定件，无需额外加装转接板即可完成周边辅件的装配，能有效压缩设备整体的安装空间。设计阶段优先考虑了加工工艺性，主体的外部轮廓均采用直角过渡，仅在棱边处设置微小倒角去除毛刺，既方便数控铣削加工时的装夹定位，也能减少加工过程中的走刀空程，提升加工效率。安装边界方面，主体的长宽尺寸控制在80mm级，整体厚度不超过60mm，属于紧凑型安装尺寸，可适配空间受限的设备内部安装场景，安装面的平面度要求达到Ra1.6的表面粗糙度，能保证与安装基板的贴合度，避免长期受载后出现连接松动。中心孔的轴向深度根据轴承安装的预紧要求设计，预留了端盖压紧的调整余量，可根据实际使用的轴承宽度灵活调整垫片厚度，适配不同的轴系窜动控制要求。部件的侧壁还设计了定位销孔，在高精度安装场景下可配合圆柱销完成定位，进一步提升连接刚性，避免设备运行过程中因振动产生的位置偏移。这类结构件在实际使用中，往往需要承受一定的径向载荷与轴向冲击，因此在壁厚设计上针对受力集中的安装孔周边、中心孔支撑位做了局部加厚处理，在控制整体重量的前提下保证结构强度，不会因为长期受载出现形变失效。
