仿三菱T15型记号梅花扳手结构设计

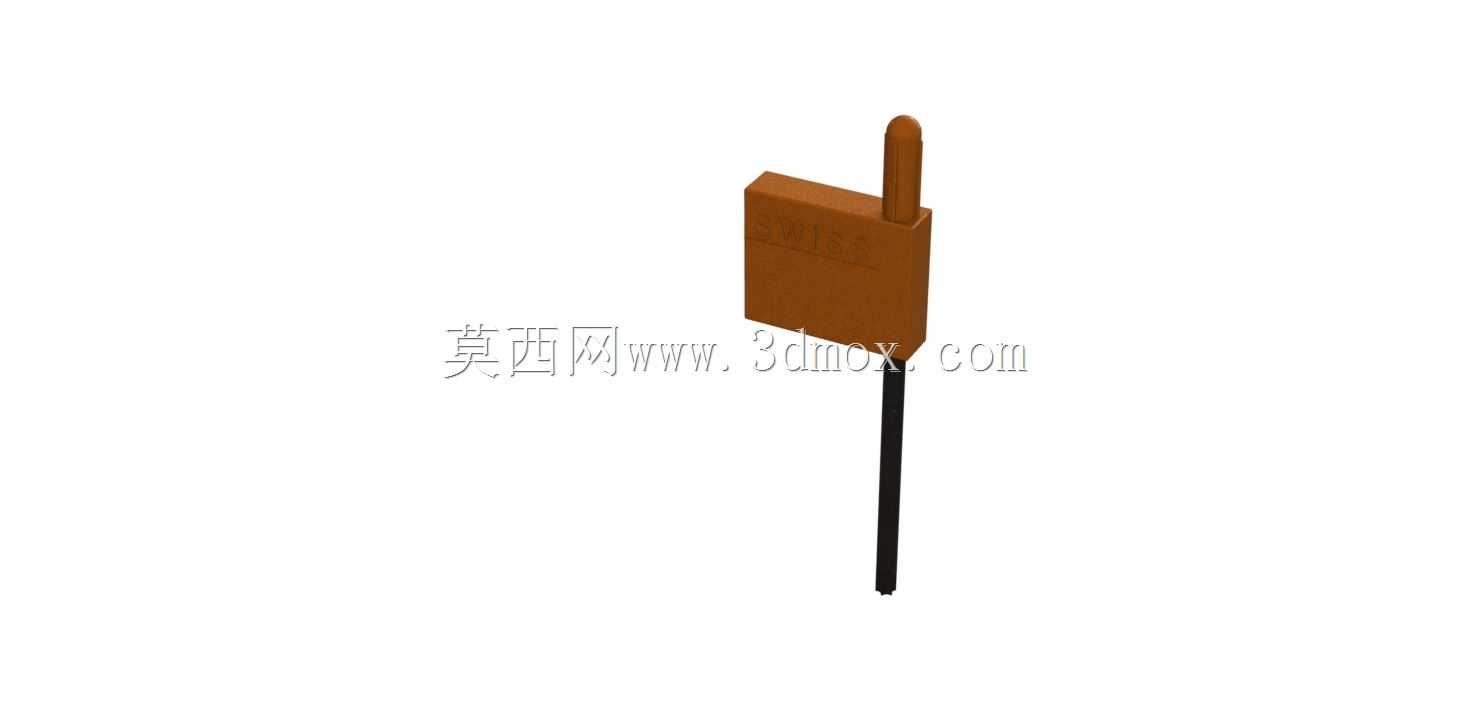

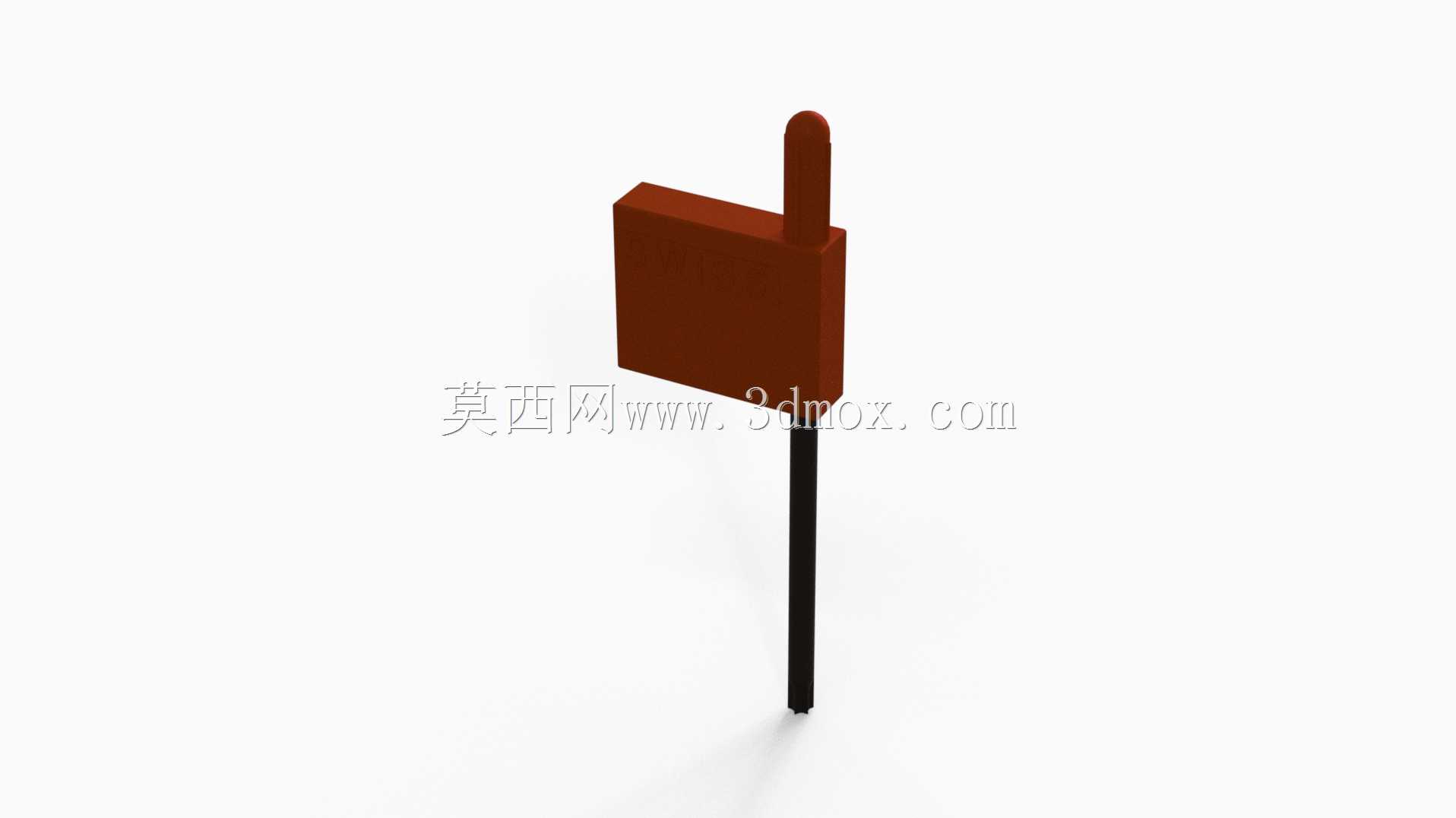

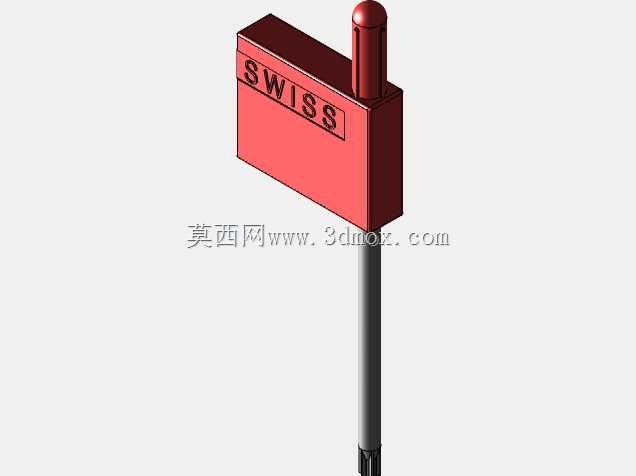

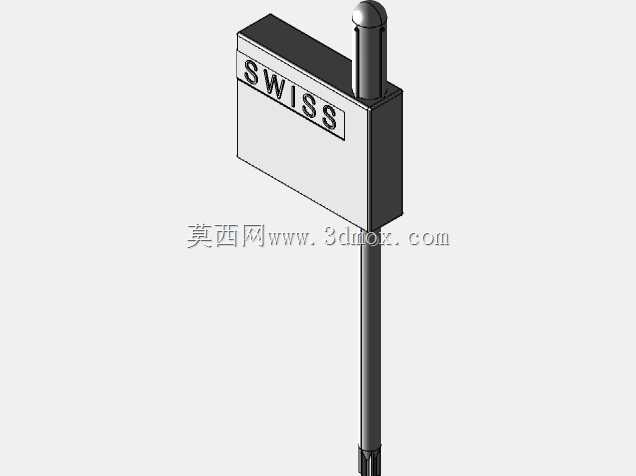

这款梅花扳手的设计参考了三菱品牌旗下瑞士产T15记号扳手的结构特征，整体采用一体式握持加杆状施力的布局，适配车床周边日常维护、小型紧固件拆装的作业场景。在车床日常运维过程中，刀架紧固螺钉、导轨护板小规格螺栓、附属工装的锁紧件经常需要拆装，常规开口扳手容易在狭小空间内滑脱，而这款梅花扳手的头部采用梅花型内孔结构，能完全包裹螺栓六角头，施力时接触面均匀分布在六个棱面上，不会因为受力集中造成螺栓棱角磨损，尤其适合频繁拆装的工位使用。设计时优先考虑了握持手感与施力力矩的平衡，握持块采用方正的块状结构，表面做了贴合手掌弧度的过渡处理，即便手上沾有切削液或金属碎屑，也能稳定握持不会打滑，上方延伸的短杆可以在需要更大力矩时，用手掌按压施加垂直方向的力，下方延伸的细长杆既可以作为快速转动的摇杆，在螺栓初步拧松后快速旋动，也能插入狭小空间内触达位置较深的紧固件。从安装边界来看，细长杆的直径控制在较小尺寸，能穿过直径10mm以内的工装过孔，头部梅花孔的对边尺寸严格匹配T15规格对应的螺栓尺寸，整体长度控制在150mm以内，不会因为过长干涉车床周边的刀架、尾座等部件，放在车床操作侧的工具盒内也不会占用过多空间。结构上没有多余的活动部件，整体为实心结构，抗扭强度能满足8.8级螺栓的拧紧力矩要求，不会因为频繁施力出现杆部弯曲或头部开裂的问题，表面做了哑光处理，避免车床作业时灯光反射晃眼影响操作精度。在实际建模过程中，所有棱边都做了0.5mm的倒圆角处理，既避免加工时出现应力集中，也能防止使用时锋利边缘划伤手部，握持块的侧面预留了防滑纹理的设计空间，后续可以根据实际使用需求增加滚花或橡胶包覆层，进一步提升握持稳定性。这款扳手不仅适用于车床运维，在小型装配工位、家电维修、模型制作等需要小规格紧固件拆装的场景都能适用，细长杆的设计还能在应急时作为通针使用，清理管路或小孔内的堵塞物，实现一物多用。
